360W MobileBlack 12V Wohnmobil Solaranlage 30A MPPT PERC

Offgridtec® MobileBlack 360W Wohnmobil Solaranlage 30A MPPT PERC Solarmodul

Die Offgridtec® MobileBlack Serie besticht durch ein ansprechendes optisches Design in edlem schwarz und durch ihre äußerst überzeugende Leistungsparameter. Angefangen bei den OLP Solarmodulen in modernster Schindelbauweise und einem überragenden Zellwirkungsgrad von über 21%, bis hin zum Offgridtec® MPPT Pro Dualladeregler kann man hier wirklich von einer gelungenen Auslese und Produktkomposition aus dem Hause Offgridtec sprechen.

MobileBlack XL Solar WoMo Komplettsystem

Das vorliegende Komplettsystem bietet Ihnen eine umfassende Lösung, um Ihre Batterien auch unterwegs effizient zu laden. Es beinhaltet einen Dual-Laderegler, der nicht nur das Laden der Bordbatterie ermöglicht, sondern auch die Starterbatterie simultan mit Energie versorgt dank eines speziellen Zusatzladeausgangs. Im Paket finden Sie detaillierte Informationsunterlagen, die Ihnen den Aufbau und die Installation des Systems Schritt für Schritt näherbringen. Dies umfasst sowohl die technischen Verbindungen als auch das Anbringen der Haltespoiler und der Durchführung durch das Dach. Gerade die Dachdurchführung stellt eine entscheidende Komponente dar, da sie den Übergang zum Innenraum Ihres Wohnmobils bildet. Gefertigt aus demselben Material wie die Spoiler, gewährleistet die PEG-Verschraubung, die der Schutznorm IP68 entspricht, eine absolute Wasserdichtigkeit bei sachgemäßer Montage.

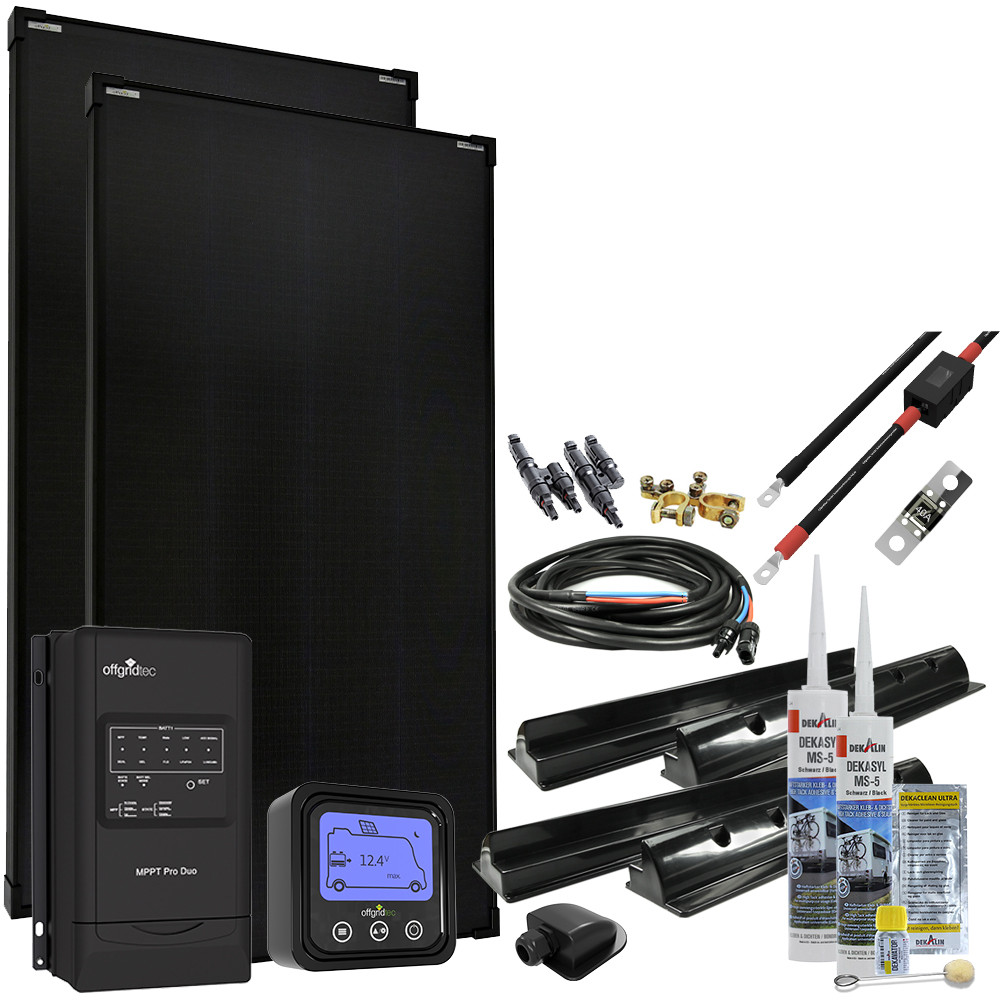

Lieferumfang der MobileBlack XL Caravan Solaranlage

2x Offgridtec® OLP 180W v2 Solarpanel 23,4V Schindeltechnologie PERC
1x Offgridtec® 30A MPPT Dual Solarladeregler mit Nebenlade- und AES Schaltausgang
1x Fernanzeige / Display für MPPT Pro Duo Laderegler
1x Offgridtec ABS Kabeldurchführung 1-fach – schwarz mit wasserdichter PEG-Verschraubung
Offgridtec 68cm ABS Montage-Profile (1Paar) - zum Befestigen der Solarmodule in schwarz (je Auswahl 1x oder 2x)
1x Offgridtec 8m 2x6mm H07RNF - Verbindungskabel Solarmodul zu Solarladeregler in Caravan-Ausführung
1x Offgridtec MC4 Abzweigbuchsen
1x Offgridtec 1,5m 10mm² Batterieverbindungskabel mit MIDI-Sicherungshalter - Verbindungskabel Solarladeregler zu Batterie mit Batteriepolklemmen und M8 Kabelschuhanschluss
1x Dekalin Klebe Set mit Dekasyl MS-5 Polymerklebstoff, Dekavator Haftvermittler, Reinigungstuch und Bedienungsanleitung
1x Dekalin Dekasyl MS-5 Kraftkleber Zusatzkartusche
40A MIDI-Sicherung

Zu den Komponenten dieses Sets:

2× 180W 12V Solarpanel Schindeltechnologie PERC Overlapping v2
180 Watt PERC Solarmodul 12 Volt mit Overlapping Zelltechnologie (Schindel-Design) für hervorragenden Modulwirkungsgrad und edler Optik.

1× 30A Duo-Laderegler MPPT Pro 12V 24V für zwei Batteriekreisläufe
Versorgt zwei 12V- oder 24V-Batteriebänke mit Ladestrom, 30A MPPT-Laderegler Duo Pro von Offgridtec, optional mit Fernanzeige und Einbaurahmen.

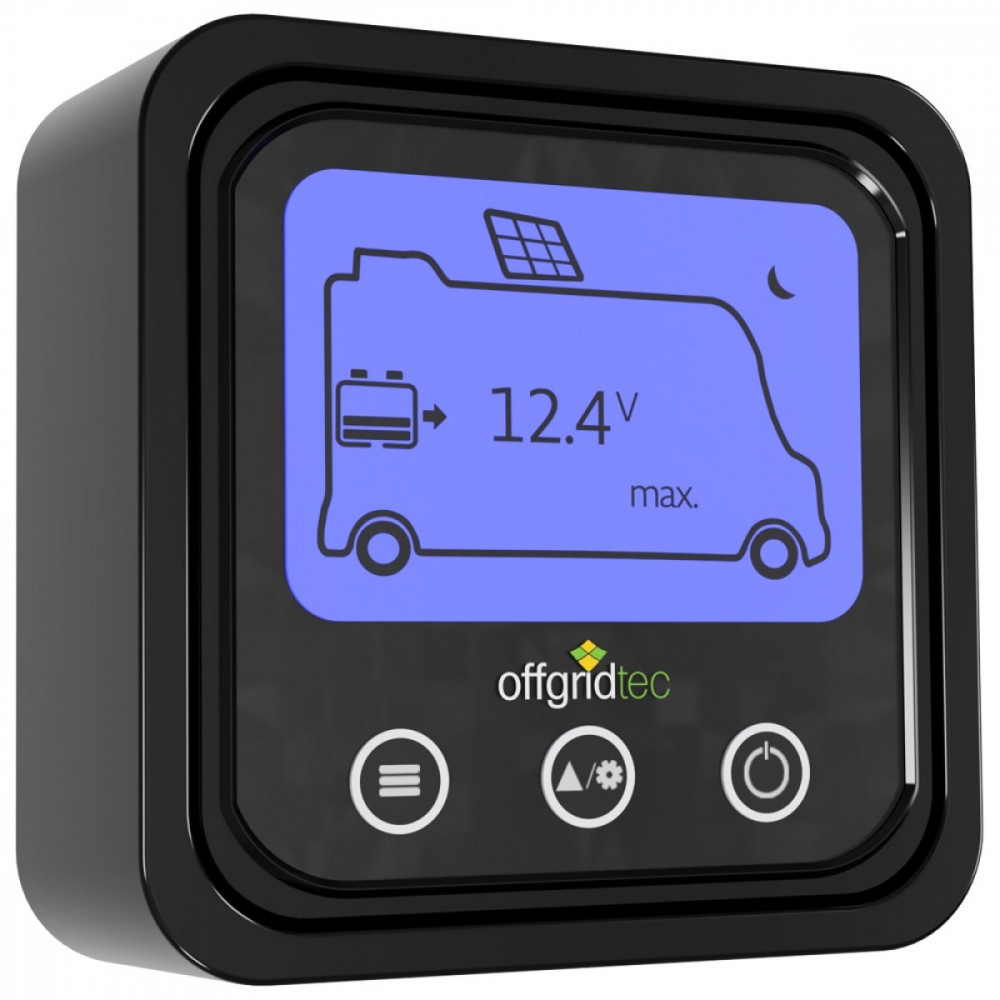

1× Display Fernanzeige für MPPT Pro Duo Laderegler
Echtzeitanzeige aller  relevanten Betriebsdaten und des Betriebszustandes, Datenanzeige in grafischer form über ein großflächiges Display, einfach über Touchbuttons bedienbar.

1× Dachdurchführung 1-fach schwarz für Kabeldurchmesser 13mm-18mm

ABS Kabeldachdurchführung mit einem Eingang in der Farbe schwarz für Kabeldurchmesser: 13-18 mm

2× 68cm Spoiler Solar Dachhalterung Heavy Duty schwarz massiv
Dachspoiler-Set 2 x 68cm massiv schwarz für Solarmodul-Montage auf Fahrzeugen wie Wohnmobile, Boote usw.

1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt

1× Dekalin 6252212 DEKAsyl MS-5 290 ml schwarz Einzelkartusche Kraftkleber
Schwarzer Dekalin MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen z.b. auf Wohnmobilen

1× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - schwarz
Schwarzer MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen, inkl. Zubehör zur Vorbereitung

1× C4-Y-Verteiler-Set 2in1 Stecker u. Buchse
C4 Y-Stecker zur Parallelschaltung mehrerer Solarmodule

1× 1,5m Batteriekabel 10mm² Maxi M8-Ringkabelschuh Aderendhülse
10mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von  Solarakku und Laderegler mit Sicherungshalter

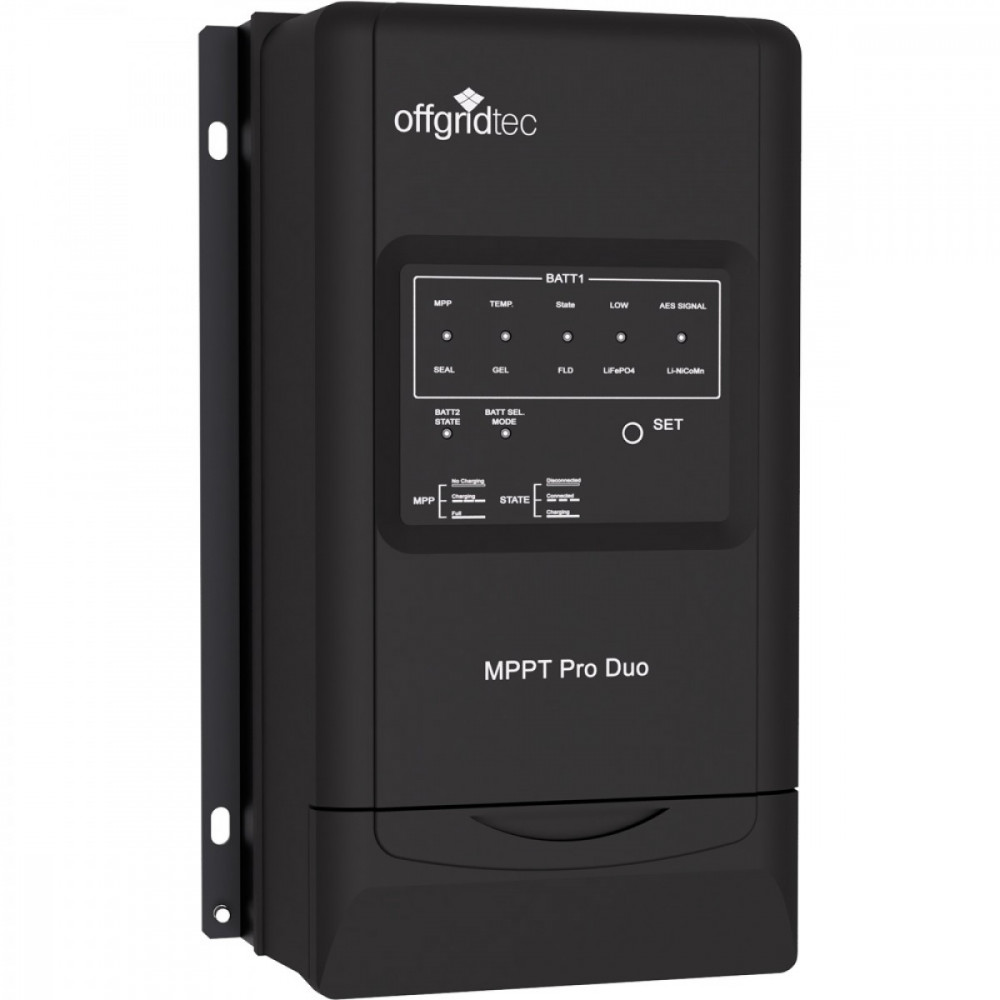

Offgridtec® MPPT Pro Duo 30A Solarladeregler

Der MPPT Pro Duoregler kann einen maximalen Ladestrom von 30A verarbeiten. Das bedeutet, dass dieses System theoretisch auf knapp 400W Solarmodulleistung erweiterbar ist - unter Berücksichtigung der Modulauswahl (Erweiterung nur mit baugleichen Panelen) würde bei diesem System jedoch eine Erweiterung um maximal 1 Modul wohl am meisten Sinn machen. Außerdem verfügt das Gerät über einen Nebenladeausgang über welchen die Starterbatterie bei längeren Standzeiten parallel zur Bordbatterie geladen werden kann – ein Feature welches im mobilen zu Hause sicherlich sehr geschätzt wird. Damit in Sachen Effizienz auch vom Optimum gesprochen werden kann, verfügt das Gerät weiterhin über einen AES Schaltausgang – dieser ermöglicht bei überschüssigem Solarstrom, das automatische Umschalten von Kühlschränken mit „AES“ von Gas- auf 12V Betrieb.

• maximaler Ladestrom 30A – 390W Modulleistung theoretisch verwendbar
• 30A Lastausgang für 12V Verbraucher direkt am Laderegler
• die übersichtliche Fernanzeige ermöglicht eine Montage des Reglers an schwer zugänglichen Stellen im Fahrzeug ohne, dass hierdurch Bedienung und Übersicht über die Systemparameter eingeschränkt werden
• AES-Steuersignal für Auto-Kühlschrank, um Energieverschwendung zu vermeiden
• 100V maximale PV Eingangsspannung
• Digitale Stromkreissteuerung des adaptiven dreistufigen Lademodus zur Verbesserung der Batterielebensdauer
• Max Power-Point Tracking Technologie mit ultraschneller Tracking-Geschwindigkeit und einer garantierten Tracking-Effizienz von mindestens 99,5%
• Abmessungen: 24,7cm x 16,5cm x 6,9cm (LxBxH)
• Gewicht: 1,4KG
• Eigenverbrauch: 26mA bei 12V
• Aktiver Temperatur-Ausgleich für eine optimale Ladung und Gewährleistung einer hohen Batterie-Lebensdauer
• Unterstützung aller wichtigen Batterietypen (Bleisäure, AGM, GEL, LiFePo4)
• Max. Wirkungsgrad: 98%
• via Bluetooth steuerbar (separater Dongle Art.Nr. 8-01-011271 erforderlich) - NUR FÜR ANDROID-GERÄTE

180W OLP Solarmodul v2 mit neuester Schindeltechnologie

Das im System verwendete 180W OLP Solarmodul v2 (2 Stck.) mit PERC Technologie besticht auf der einen Seite durch sein einzigartiges Moduldesign mit überlappender Wafer Anordnung (Overlapping-Design), als auch durch den hohen Modulwirkungsgrad, welcher dieses Modul für Anwendungen auf Fahrzeugen wegen des begrenzten Platzangebots besonders interessant macht.

• Generatorleistung: 180 Wp
• Modulspannung (Vmp): 23,4 V
• Max. Strom (Imp): 7,69 A
• Leerlaufspannung (Voc): 27,61 V
• Kurzschlussstrom (Isc): 8,15 A
• Max. Systemspannung: 1000V DC
• Zelltyp: Monokristallin PERC
• Leistungstoleranz: +/- 3%
• Betriebstemperatur: -40 bis +85°C
• Zellen pro Modul: 3 x 41
• Zellengröße: 210 x 33,7mm
• Zubehör: XC802 + 0,9m Kabel + MC4
• Abmessungen: 670 x 1435 x 35mm
• Gewicht: 10,42 kg

Professionelles Solar-Montage-System

Spoilerprofile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine stabile, verkehrssichere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkoven Fahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen.
Abmessungen Spoiler: L x B x H: 68cm x 8,9cm (davon ca. 3cm Auflagefläche Modul pro Spoiler) x 6,5cm.

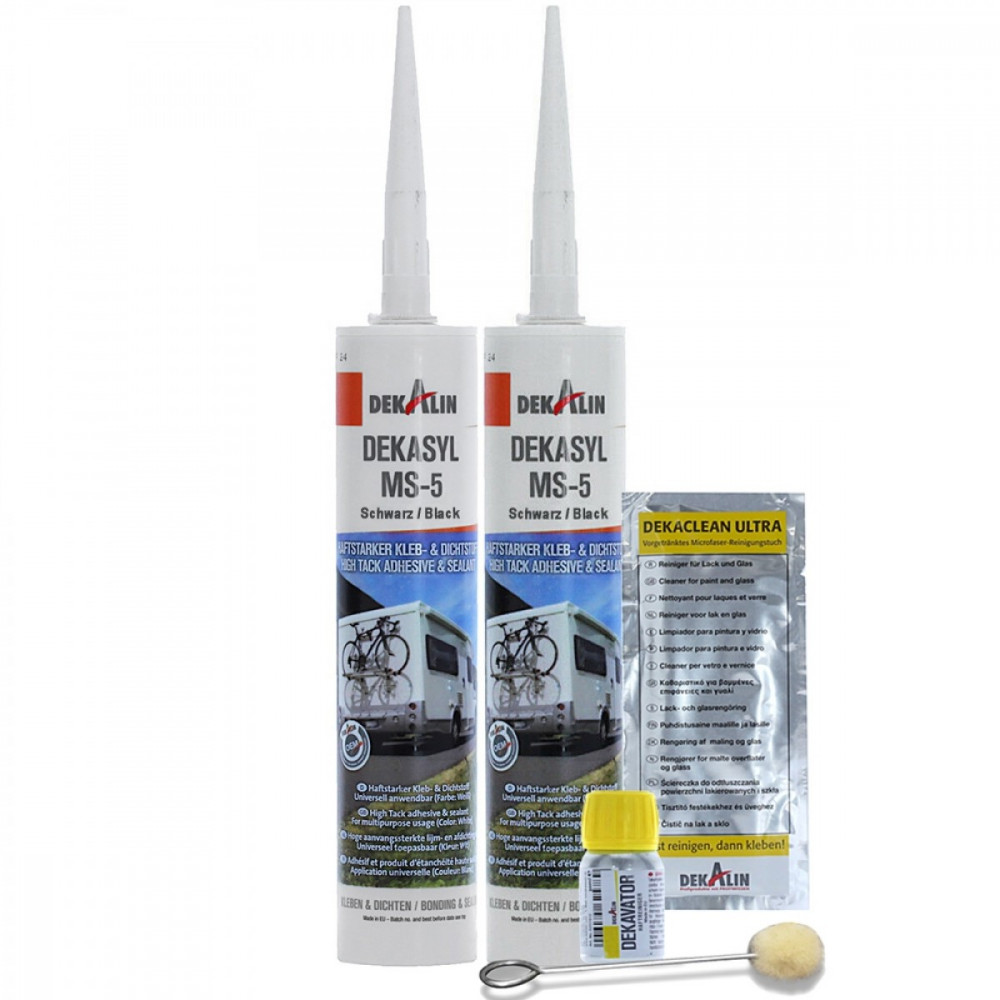

Die Verklebung

Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebe Set ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.

Das Dekalin Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

ABS-Montageprofile

Schon der kleinste Wassereintritt  durch Undichtigkeiten an der Kabeldurchführung kann zu oft irreparablen Schäden an der Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt: Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung. Verklebt wird die Durchführungen mit dem Klebe Set, dass Sie auch zum Aufkleben der Solar-Montagehalterungen verwenden. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden

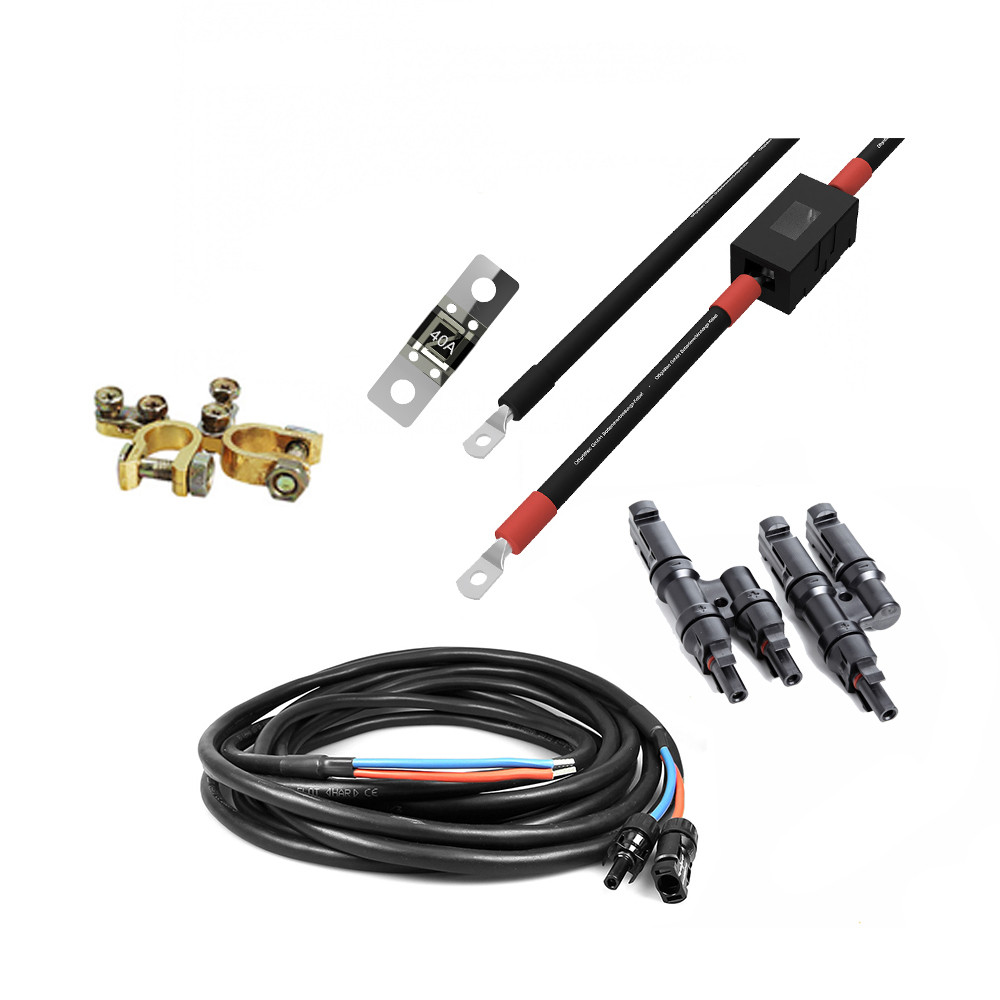

Profi-Verkabelungsset

Alle notwendigen Kabel werden Plug & Play ausgeliefert und sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen.

Lieferumfang:

1x Offgridtec 4-01-014245-002 Offgridtec® MobileBlack XL 360W 12V MPPT Caravan Solaranlage



Hinweis: Es besteht eine Herstellergarantie seitens des Garantiegebers Offgridtec. Der räumliche Geltungsbereich des Garantieschutzes sind alle Länder der EU.

Die entsprechenden Garantiebedingungen finden Sie  auf den Produkt-Seiten der einzelnen Komponenten jeweils oben unter dem Reiter „Downloads“

Hinweis:
Ihre gesetzlichen Rechte bei Mängeln werden durch dieses Garantieversprechen nicht eingeschränkt und können von Ihnen unentgeltlich in Anspruch genommen werden. Etwaig bestehende gesetzliche Gewährleistungsrechte uns gegenüber bleiben von diesem Garantieversprechen also unberührt.
