120W Wohnmobil Solaranlage SPR-F 12V EBL flexibel mit Display

120 Watt 12V Solar-Set flexibel für Wohnmobile

Dieses Solar-Set für die autarke Stromversorgung in einem Wohnmobil lässt wirklich keine Wünsche offen. Innovative Mpp-Dual-Laderegler Technik kombiniert mit dem flexiblen 120W SP-Ultra 12V High-End Solarmodul von Offgridtec (Wirkungsgrad >20%) sorgen für hohe Erträge. Die Inselsolaranlage ist speziell auf Wohnmobile abgestimmt. Sie enthält bis auf die Batterien alles was Sie brauchen um die 12V-Solaranlage zu installieren und in Betrieb zu nehmen. Des weiteren bietet der Laderegler die Möglichkeit, die Solaranlage an den Schaudt Elektroblock (EBL) des Wohnmobils anzubinden (EBL Anschlusskabel benötigt). Alle im Set enthaltenen Komponenten entsprechen den höchsten Qualitätsansprüchen.

Besonderheiten

• Flexibles High-End Solarmodul welches mit amerikanischen Sunpower Zellen bestückt ist und rückseitig kontaktiert wurde. Der Modulwirkungrad liegt bei knapp 21% und somit weit über dem Durchschnitt
• Die mitgelieferten Semi-Flex Module der SPR-Serie sind deutlich kleiner und leichter als vergleichbare herkömmliche Solarmodule mit der selben Leistung. Sie sind bis zu einer Wölbung von 30% biegbar
• Dual-Laderegler - innovative Technik made in Germany ermöglicht das Laden von Wohnraum- und Starterbatterie
• MPP-Tracker - Maximum Power Point Tracking sorgt für mehr Ertrag denn es wird die gesamte Modulspannung abgenommen
• EBL fähig - kann sowohl am Schaudt-Elektroblock als auch direkt an bis zu 2 verschiedenen Batteriekreisen betrieben werden

Tagesertrag
Durchschnittlicher Tagesertrag im Sommer von Mai bis Oktober: 440Wh täglich (gemessen im norddeutschen Raum, je weiter südlich desto mehr Ertrag dürfen Sie einkalkulieren)

Wir setzen mit der Solar-Mobil Serie auf solide Marken-Power und das trotz der günstigen Konditionen für unsere Komplett-Sets. Vergleichen Sie die Einzelpreise unserer mitgelieferten Komponenten!

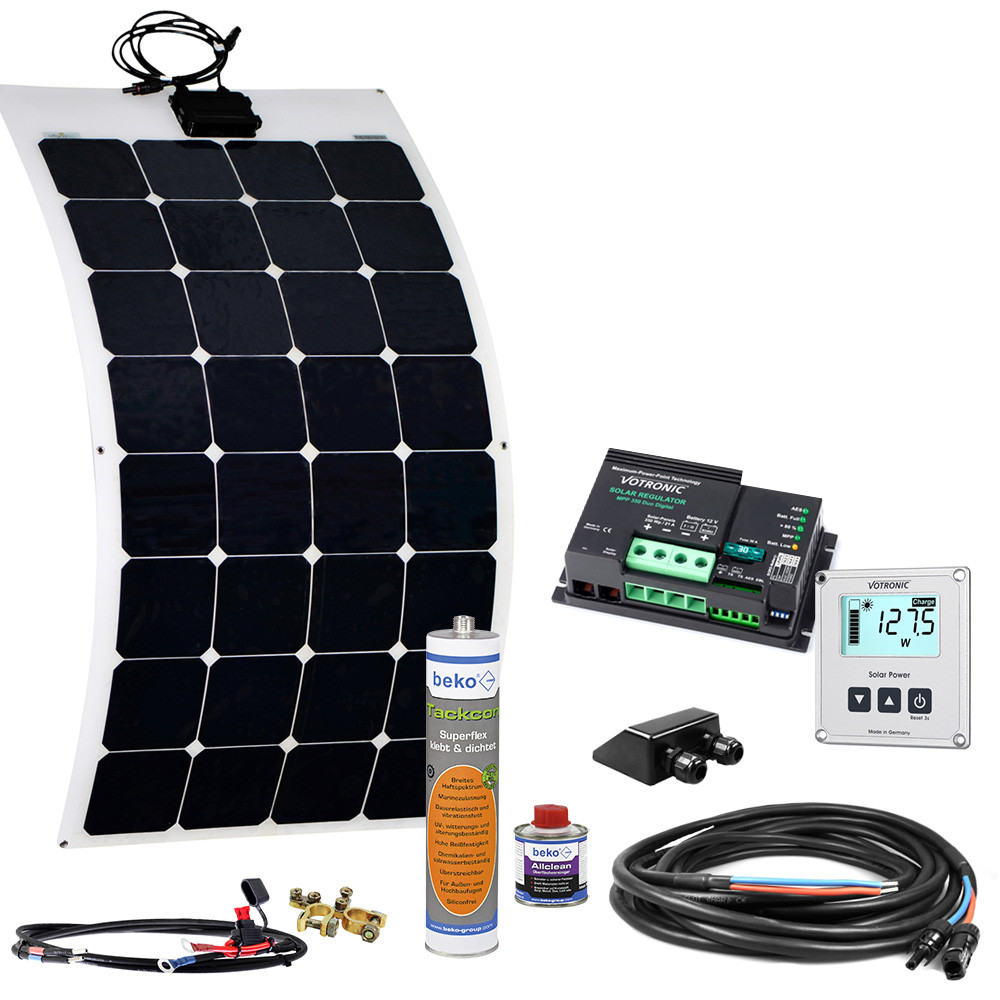

Die mitgelieferten Komponenten:

• 1 x Offgridtec© 120W Hochleistungs-Solarmodul flexibel (Back-Contact)
• 1 x Votronic MPP 165 Duo Digital Solarladeregler
• 1 x Votronic LCD Solarcomputer S Fernanzeige / Fernbedienung
• 1 x Kabeldurchführung 1-fach (schwarz)
• 1 x 8m Solarkabel (2x6mm² Adern in einem Kabel) - komplett anschlussfertig
• 1 x 1,5m Batteriekabel mit Sicherung und EBL-Anschlusskabel
• 1 x Klebeset

​

Zu den einzelnen Komponenten dieses Sets:

1× 120W ETFE SPR Marine Solarzelle flexibel 12V seewasserfest
Seewasserfestes, begehbares und flexibles Hochleistungs-Solarpanel mit 120W Nennleistung für 12V-Systeme. Die SPR-Solarzellen und hochwertigen Materialien genügen höchsten Ansprüchen an Robustheit, Widerstandsfähigkeit, Witterungsbeständigkeit und Langlebigkeit!

1× 10A MPPT Duo Digital 165 Watt Solar Wohnmobil Laderegler 12V Votronic
10A MPPT Wohnmobil Laderegler 12V Duo Digital 165 von Votronic mit intelligenter Mikroprozessorsteuerung  für AGM-, Gel- oder Blei-Säure-Akkus. Der zweite Ladeausgang ist spannungs- und stromreduziert und dient zur Stützladung und Ladeerhaltung der Fahrzeug-Starterbatterie bei langen Standzeiten.

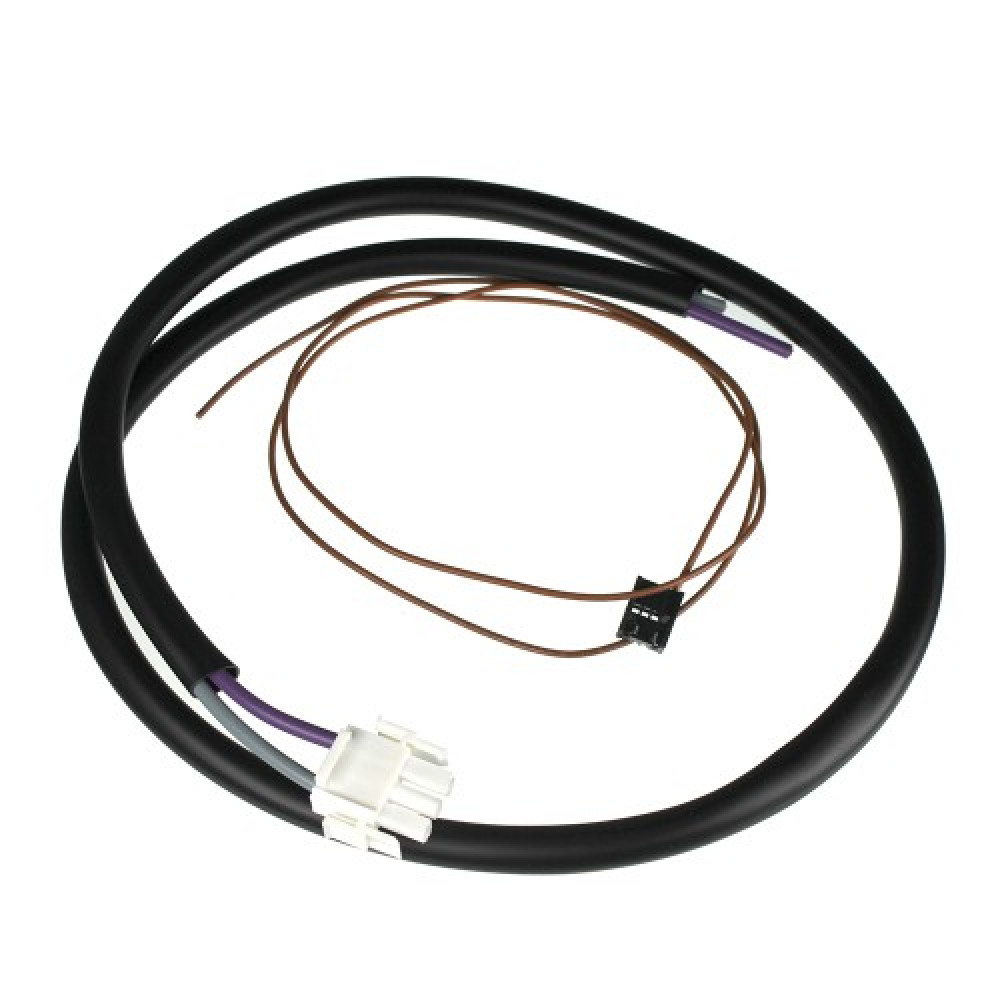

1× EBL-Kabelsatz für Solarladeregler Votronic SR und MPPT Duo Digital
Kabelsatz für den Anschluss von Votronic Solarladeregler SR Duo Digital und MPPT Duo Digital mit dem entsprechenden Ausgang an einen Schaudt Elektroblock EBL.

1× LCD-Solar-Computer S Fernanzeige Votronic 1250 MPPT/SR Duo Digital
LCD Fernanzeige, die wahlweise die Spannung der Bord- und der Starter-Batterie wiedergibt und anhand einer Balkenanzeige den Bereich der Batteriespannung von der Tiefentladung bis zur maximalen Ladespannung anschaulich und auf einen Blick erfassbar darstellt.

1× Solar Kabeldurchführung 1-fach - schwarz
Leichte Version der Kabeldachdurchführung mit 1 Eingang für das Solarkabel vom Modul zum Laderegler in der Farbe Schwarz.

1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt

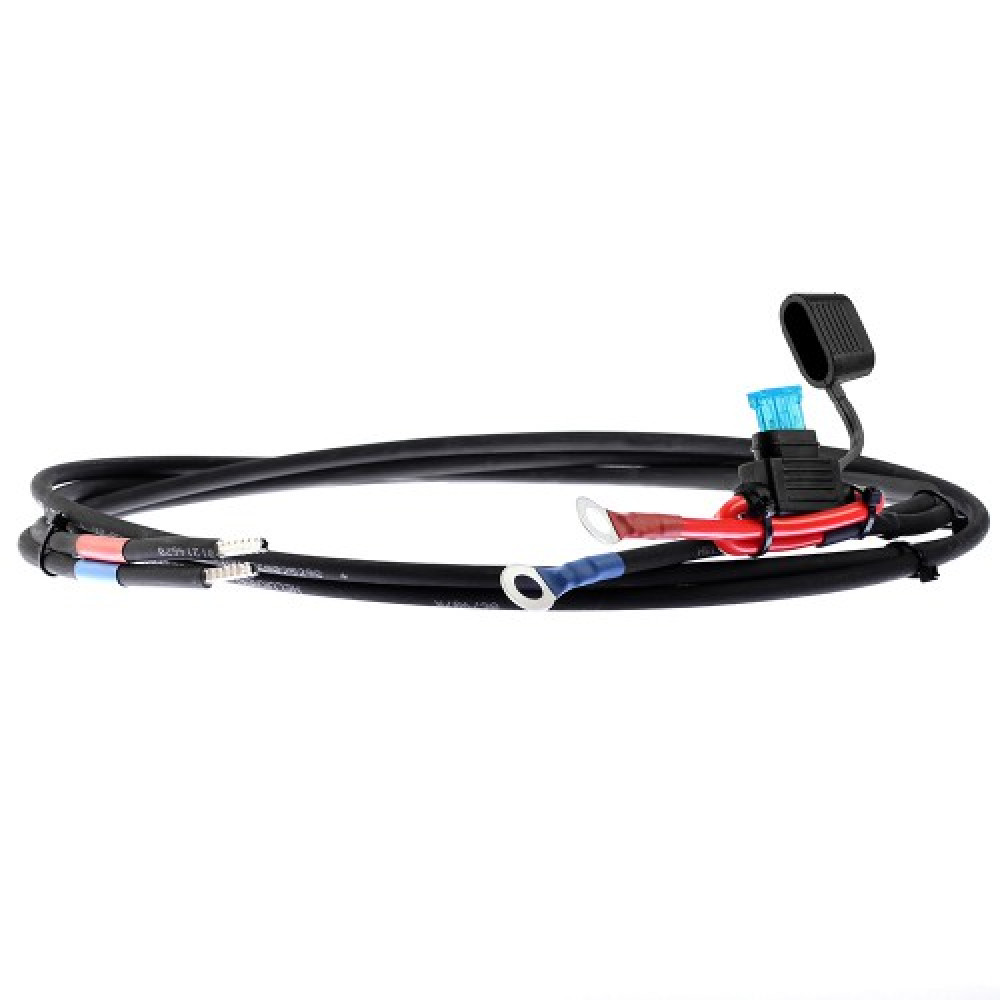

1× 1,5m Batteriekabel mit Flachsicherung und Batterie-Polklemmen
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von  Solarakku und Laderegler mit Flachsicherungshalter und Batterie-Polklemmmen

1× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - weiß
MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen

Das Set enthält alle Komponenten die Sie brauchen, um Ihren Bordakku mobil aufladen zu können.

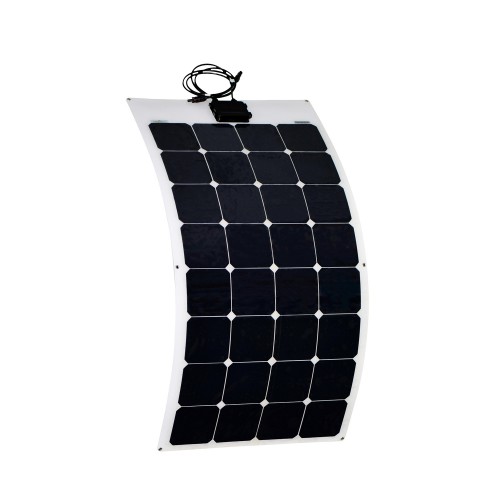

110W Hochleistungs-Solarmodul flexibel (Back-Contact)
Semi-flexibles Monokristallines 120W / 12V Hígh-End Solarpanel mit rückseitig kontaktierten High-Power-Solarzellen vom amerikanischen Hersteller Sunpower - das aktuell Beste was man verarbeiten kann mit einem Wirkungsgrad von knapp 21%. Dieses Panel ist deutlich leichter und flächenmäßig kleiner als herkömmliche Solarzellen mit gleicher Leistung. Auch die Lichtausbeute bei schlechteren Bedingungen ist bei der SP Serie höher als bei unserer normalen Mono-Serie.
Die Module sind flexibel bis zu einer Wölbung von 30% Das entspricht bei einer Modullänge von 1 Meter einer Biegbarkeit von bis zu 30 cm von der Modulmitte aus gemessen. Wir empfehlen das Modul mit dem enthaltenen Klebe-Set vollflächig zu verkleben. Zusätzlich verfügt das Modul über Befestigungs-Ösen.

Technische Daten 120W Hochleistungs-Solarmodul flexibel (Back-Contact)
Leistung: 110Wp
Spannung: 19,8V
Strom: 6,05A
Leerlaufspannung: 23,4V
Kurzschlussstrom: 6,41A
Max. Systemspannung: 1000V DC
Zellenwirkungsgrad: >22%
Maße: 1070 x 540 x 2mm
Gewicht: 2,08 Kg

Der Votronic MPP 165 Duo Digital Solarladeregler
Hocheffizienter Dual-Laderegler  lädt Bord- und Starterbatterie parallel! Bietet die Möglichkeit die Photovoltaik-Anlage an den Elektroblock des Wohnmobils anzubinden. Durch die MPP-Technologie ermittelt der Regler automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solar-Module. Er wandelt daraufhin den Spannungsüberschuss des Solar-Moduls in einen höheren Ladestrom für die Batterie um. Eine spezielle Hochfrequenz-Schaltreglertechnologie mit hohem Wirkungsgrad macht dies möglich und sorgt so für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage.

Technische Daten MPP 165 Duo Digital Laderegler
Mpp - Dual - Laderegler
bis zu 165 Wp Modul-Leistung
max. 10 A Modul-Strom
max. 50 V DC Modul-Spannung
Lademöglichkeiten: 1 Versorgungsbatterie und 1 Starterbatterie
unterstützte Batterietypen: Säure, Gel, AGM, LiFePO4
max. Ladestrom: Batterie1: 18A Batterie 2: 1A
Schutzfunktionen: Überladeschutz, Rückstromsperre (Nacht), Schutz gegen Überlast, Überhitzung, Verpolung

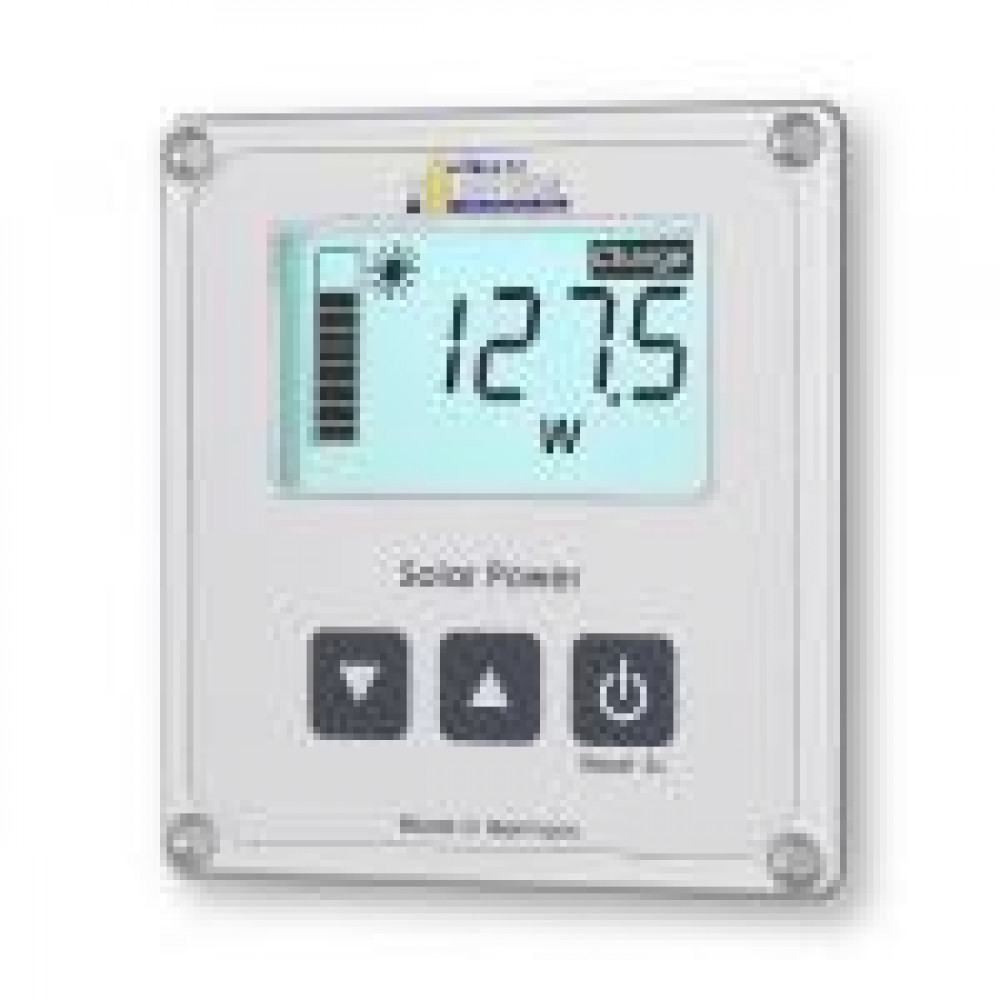

LCD-Solar-Computer S
Übersichtlich und per Tastendruck leicht bedienbar werden die Messwerte zur besseren Kontrolle und Nutzung der Solar-Anlage auf dem Display dargestellt. Dabei ist die aktuelle Solarleistung stets auch als Balkenanzeige dargestellt und ermöglicht so die Kontrolle auf einen Blick. Die Anzeige ist hinterleuchtet (schaltbar) und auch aus größeren Entfernungen sowie bei allen Lichtverhältnissen sehr gut ablesbar.

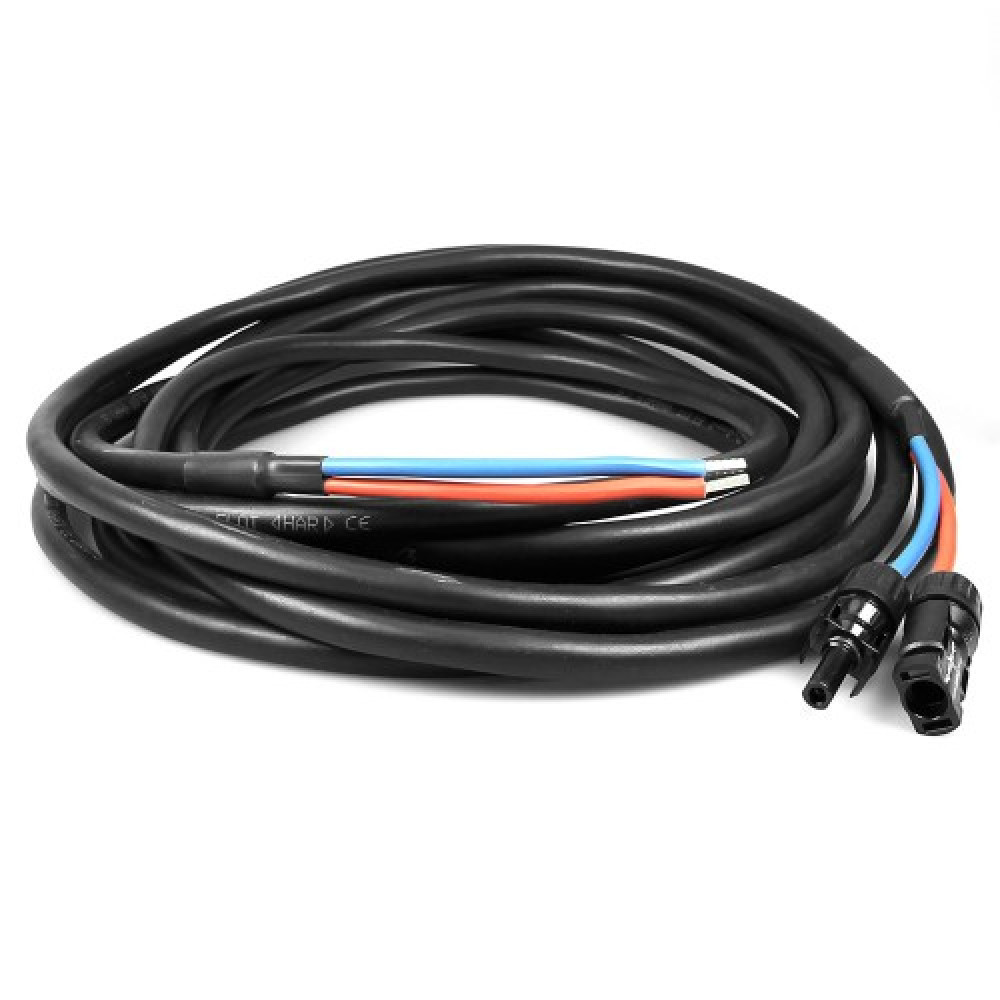

Verkabelungsset
Alle notwendigen Kabel sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen. Das Kabel hat eine Länge von 8m und beherbergt 2 Adern á 4mm²

Kabeldurchführung
Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.
Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt:
Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung.
Aufgeklebt werden können die Durchführungen mit dem Klebeset, das Sie auch zum Aufkleben der Solar-Montagehalterungen benötigen. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden.

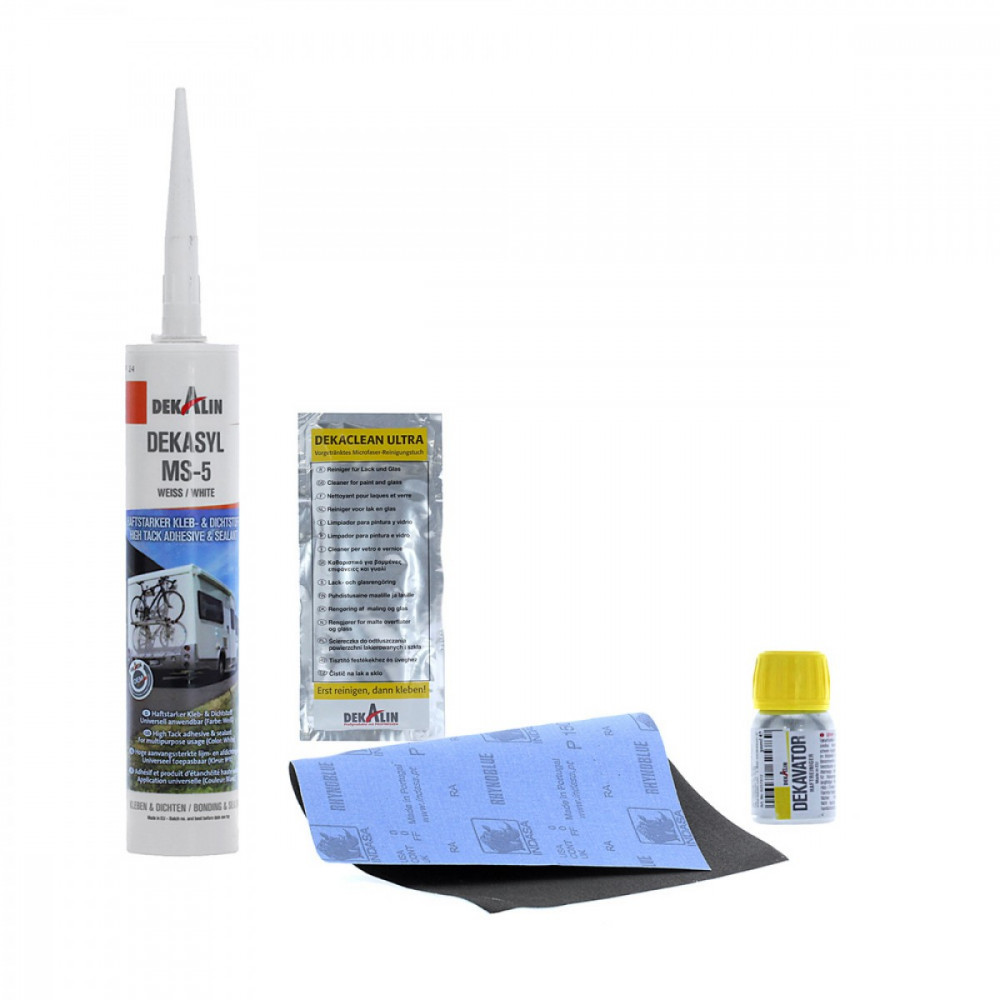

Solarmodul Klebe-Set 300ml
Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset erlaubt es selbst Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.
Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

Das Klebeset enthält: 1x Kleber, 1x Reiniger, 1x Primer, 21x Edelstahlschraube, 1x Schleifvlies, 1x Bedienungsanleitung auf Deutsch, englisch und französisch

Sollten Sie einen anderen Laderegler aus unserem Sortiment wünschen, oder die Kabel eine andere Länge haben sollen, können Sie jederzeit gern mit uns Kontakt aufnehmen. Auch die Farbe der Spoiler und der Dachdurchführung kann von Schwarz auf Weiß gewechselt werden. Melden Sie sich einfach bei uns.
