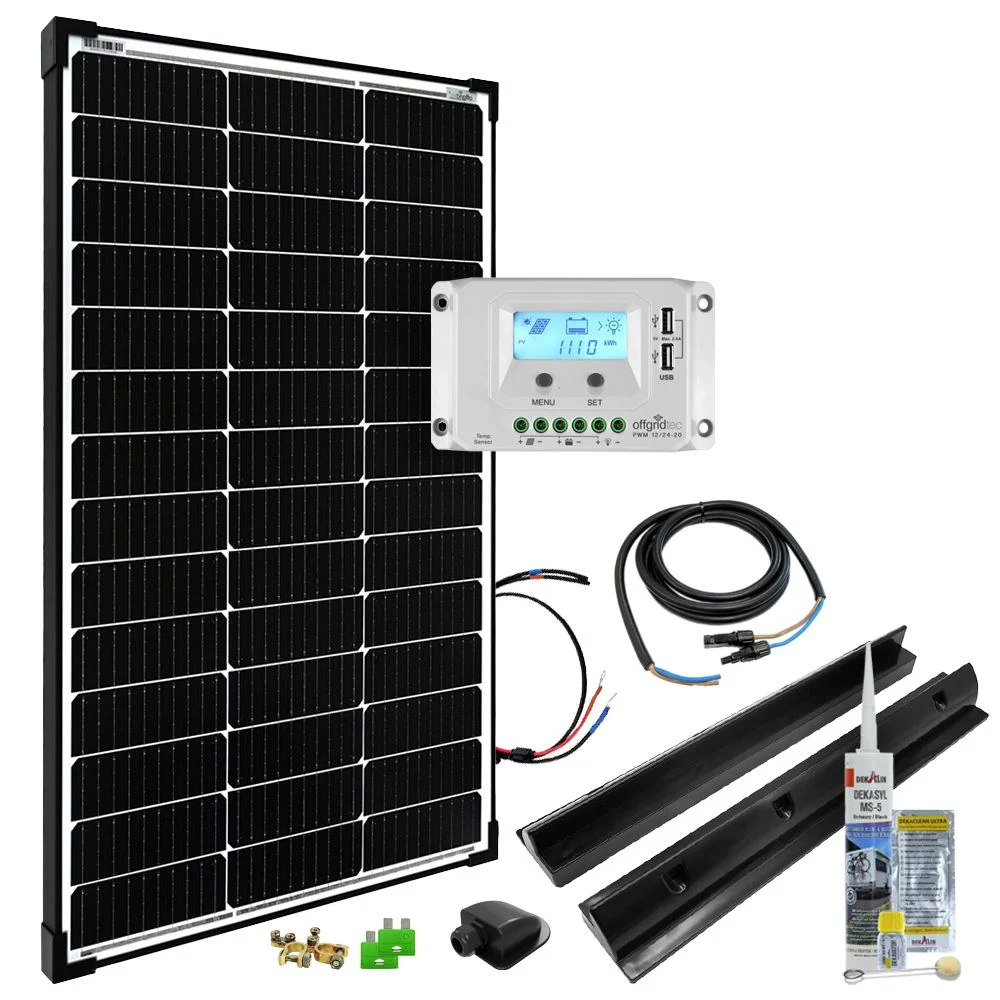

Solar Wohnmobil-Set 100 Watt 12 Volt Premium-L - erweiterbar
Die Offgridtec 100W Solaranlage Premium-L 12V ist das perfekte Solar-Set für die autarke Stromversorgung in Ihrem Wohnmobil oder Wohnwagen. Die Installation geht einfach und schnell. Die zu erwartende Tagesleistung (April bis Oktober) liegt bei durchschnittlich 400Wh/Tag (max. 850 Wh an sonnigen Tagen in Deutschland) Die Premium-L Solaranlage ist geeignet, um 12V Solarbatterien vom Typ AGM. GEL oder Bleisäure zu laden.
100W Wohnmobil-Komplett Set: einfach, bewährt, hochwertig
Das Set enthält alle Komponenten, die Sie brauchen, um Ihren Bordakku unterwegs aufladen zu können. Das Montagesystem kann einfach mit dem mitgelieferten Klebe-Set aufgeklebt werden. Das Solarmodul kann jederzeit vom Spoiler abgeschraubt werden, sollte Sie mal an die Fläche unter dem Modul heran müssen. Jedes dieser Sets ist so ausgelegt, dass es um ein weiteres Modul in der gleichen Leistungsklasse erweitert werden kann.
Die mitgelieferte Kabeldurchführung wird aus dem selben stabilen Material hergestellt wie die 55cm-Dachspoiler und einfach mit Montagekleber aufgeklebt. Die Verbindung ist absolut wasserdicht und hält bei sorgfältiger Ausführung viele Jahre.
Wichtige Leistungs-Merkmale
- Als einziger Hersteller bietet Offgridtec ein komplettes Wohnmobil-Solarsystem, bei dem alle Komponenten aus eigener Fertigung geliefert werden – natürlich wie gewohnt in höchster Offgridtec Qualität!
- Die Premium-Mobile Systemklasse ist wohl das meist verkaufteste Wohnmobil-Solarsystem am Markt und wurde bereits tausendfach erfolgreich installiert. Zudem etablierte sich die Premium-Mobile Serie bereits vor einigen Jahren am Wohnmobil-Markt und wurde immer wieder auf Grund von Kundenerfahrungen verbessert und ständig um technische Neuerungen ergänzt.
- Als Kunde profitieren Sie somit von einem Produkt, dass hochgradig ausgereift und zuverlässig ist und das zu einem sagenhaften Preis!
Komponenten der Offgridtec 100W Premium L 12V
- 1x Offgridtec PWM-Pro 12/24-20 - 12V PWM Solarladeregler mit LCD Display, Lastausgang, USB uvm.
- 1 x Offgridtec MONO 100W V2 Solarpanel 23V Black Frame
- 1x Offgridtec Kabeldurchführung 1-fach - schwarz mit wasserdichter PEG-Verschraubung
- 1x Offgridtec 59cm Montage-Dachspoiler Set (1 Paar) - zum Befestigen der Solarmodule
- 1x Offgridtec 8m 2x6mm H07RNF - Verbindungskabel Solarmodul zu Solarladeregler in Wohnmobil-Ausführung
- 1x Offgridtec 1,5m 2x6mm 20A Batterieverbindungskabel - Verbindungskabel Solarladeregler zu Batterie
- 1x Offgridtec Batteriepolklemmen (1 Paar)
- 1x Montagekleber-Set - 1 Kartusche 290ml Dekalin 6252212 Dekasyl MS-5 Kraftkleber Weiß, 1 Wollwischer, 1x Dekalin DEKAVATOR 6257812 Flasche 30ml, DEKACLEAN Reinigungstücher
Zu den Bestandteilen dieses Sets:
1× 100W Solarpanel 12V monokristallin Solarmodul black frame
12V Solarpanel mit 100 Watt Nennleistung in monokristalliner Spitzenqualität, schwarzer Rahmen, 22,3% Zellwirkungsgrad, stabil, langlebig und zuverlässig
1× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - schwarz
Schwarzer MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen, inkl. Zubehör zur Vorbereitung
1× Dachdurchführung 1-fach schwarz Kabeldurchmesser 13mm-18mm
Schwarze ABS Kabeldachdurchführung mit einem Eingang für Kabeldurchmesser: 13-18 mm
1× 20A PWM Laderegler Pro 12V-24V mit USB
20A PWM Solarladegregler mit 2 USB-Ausgängen für 12V oder 24V Systeme .Schutz vor Verpolung auf PV- oder Batterie-Seite, Batterie-Überspannung, Batterie-Unterspannung, Kurzschluss oder Überlast am Lastausgang, Überhitzung
1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt
1× 1,5m Batteriekabel mit Flachsicherung und Batterie-Polklemmen
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von Solarakku und Laderegler mit Flachsicherungshalter und Batterie-Polklemmmen
1× 59cm Spoiler Solar Dachhalterung schwarz vorgebohrt inkl. Edelstahlschrauben
Dachspoiler-Set 2 x 59cm schwarz für Solarmodul-Montage auf Fahrzeugen wie Wohnmobile, Boote usw.

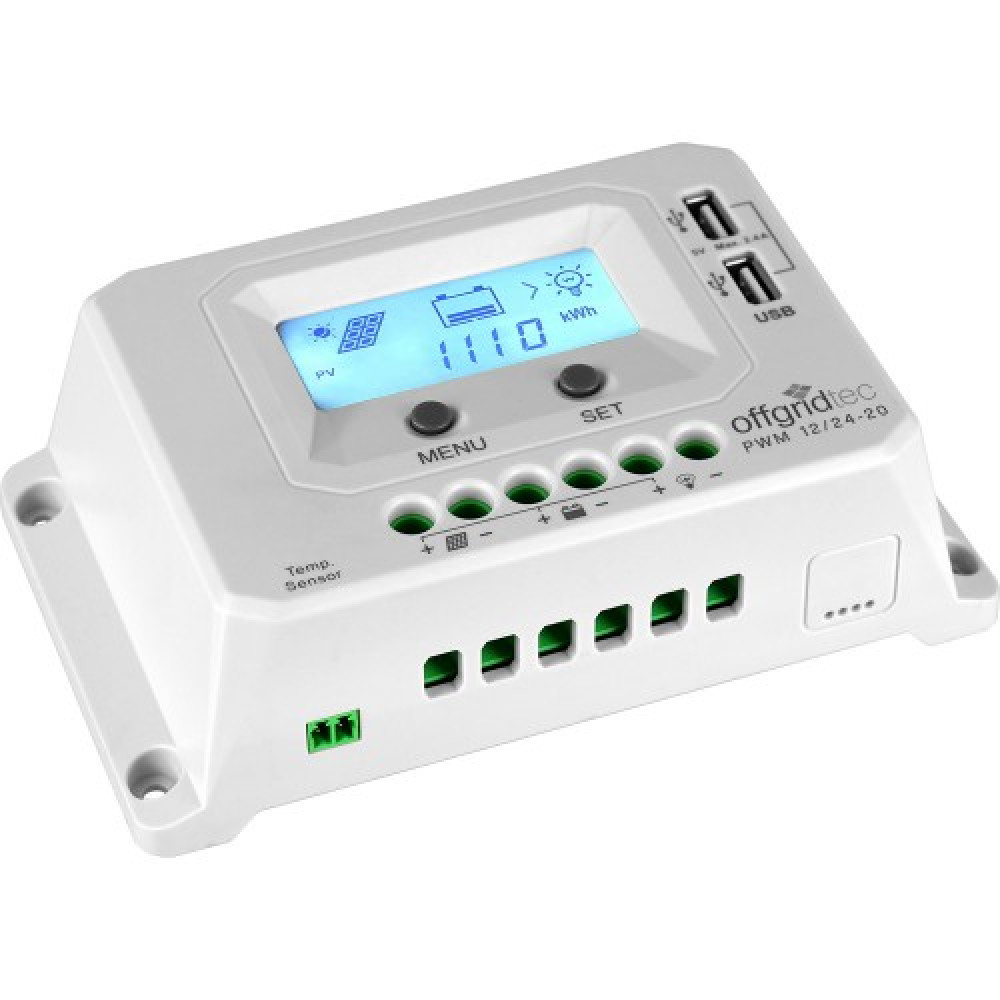

Der Offgridtec PWM-PRO Solarladeregler
Die Offgridtec PWM-Pro Laderegler-Serie bietet ein großes, komfortables LCD-Display und arbeitet mit modernsten Ladetechnologien. Ein großes Display informiert den Nutzer mit Hilfe von Symbolen über alle Betriebszustände. Der Ladezustand wird in einer Art Tankanzeige visuell dargestellt. Interessante Daten, wie z. B. Spannung, Strom und Ladezustand, können auch digital als Zahl auf dem Display angezeigt werden. Zudem verfügt der Regler über einen KWh-Zähler, den Sie selbst urücksetzen können. Auch ein steuerbarer 12V Lastausgang sowie 2 x USB 5V Ausgänge sind in dem Regler integriert und versorgen Ihre 12V und 5V DC Verbraucher mit Strom. Den kompletten Funktionsumfang entnehmen Sie bitte der Dokumentation des Ladereglers.

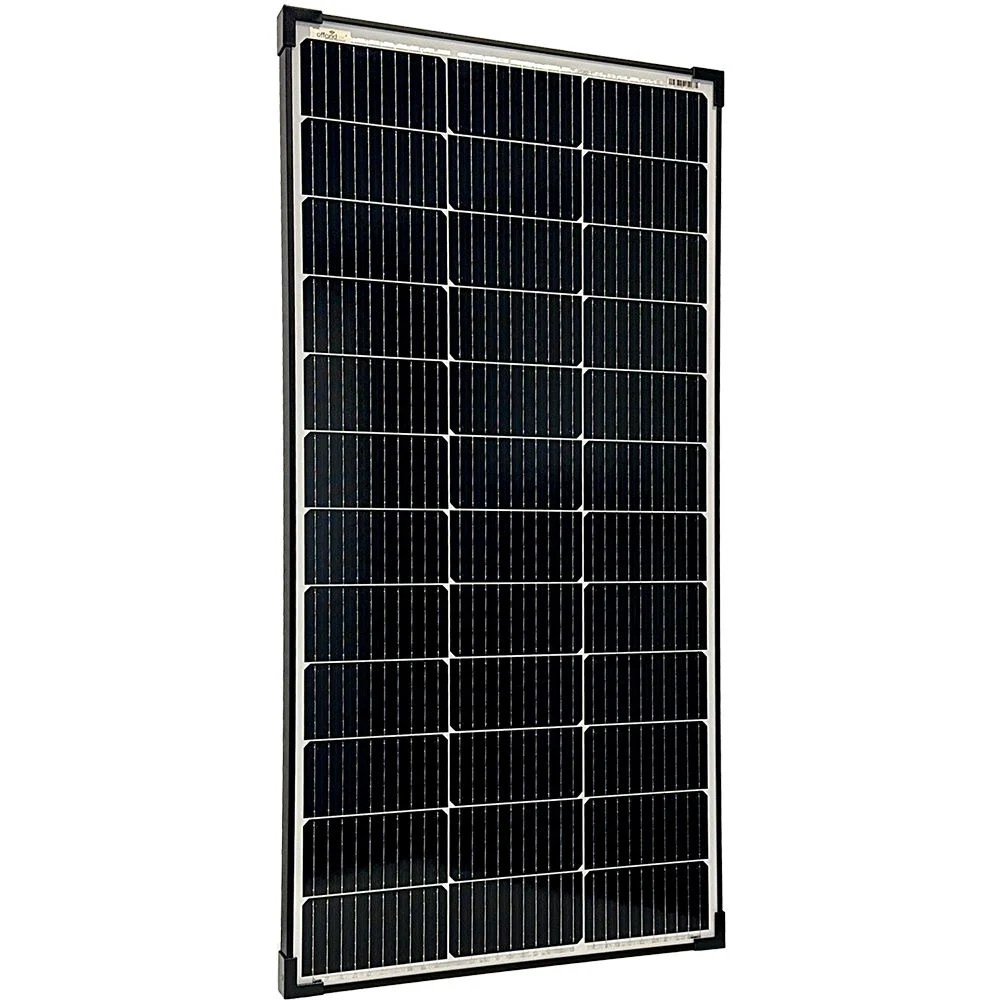

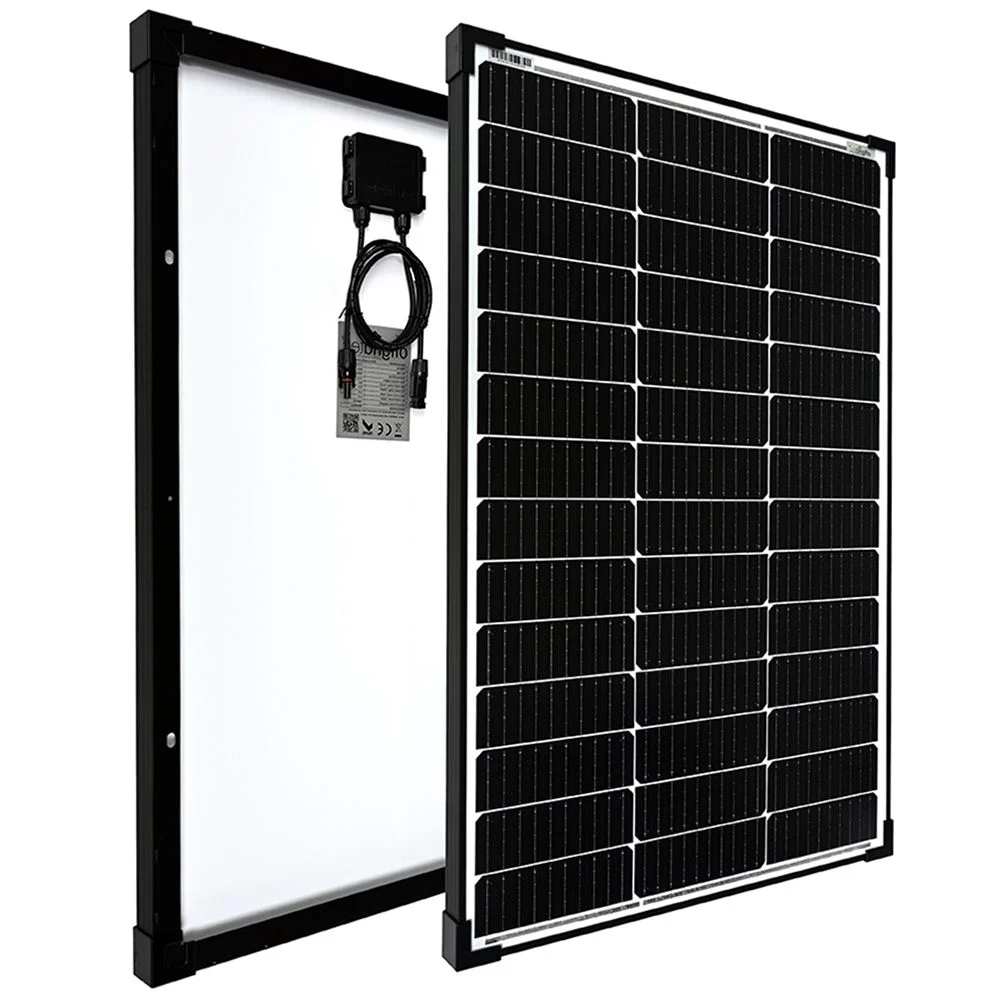

Das Offgridtec MONO 100W V2 Solarmodul black frame
Das MONO 100W 23V ist eines von über 40 bewährten Solar-Panels aus dem Offgridtec Portfolio und profitiert von Offgridtecs Erfahrung in der Herstellung hochwertiger 12V und 24V Solarmodule. Das Solarpanel kann dank des extrem widerstandsfähigen Solarglases auch bei sehr widrigen Einsatzbedingungen eingesetzt werden. Sturm oder extreme Kälte und Hitze übersteht es problemlos und dank der monokristallinen PERC Zellen können Sie auch an wolkigen Tagen mit nennenswerten Erträgen rechnen, wenn bei herkömmlichen Modulen die Spannung bereits unter den notwendigen Minimal-Wert gesunken ist.
Technische Daten des 100W Solarmoduls
- Leistung (Pmax): 100W
- Arbeitsspannung (Vmp): 23,9 V
- Leerlaufspannug (Voc): 28 V
- max. Strom (Imp): 4,2 A
- Wirkungsgrad: 22,3%
- NOCT: 45+/2°C
- Kurzschlussstrom (Isc): 4,4 A
- max. Systemspannung: 1000 V
- zulässige Umgebungstemperatur: -40°C - +85°C
- Abmessungen: 925 x 560 x 35 mm
- Teilenummer: 3-01-018385
- Gewicht: 6,22kg
Professionelles Solar-Montage-System
Spoiler-Profile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Solarmodule in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr. Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen, wenn man ma einen waldigen Campingplatz anfährt.
Abmessungen Spoiler: L x B x H: 54,5cm x 8,9cm (davon ca. 3cm Auflagefläche Modul pro Spoiler) x 6,5cm.

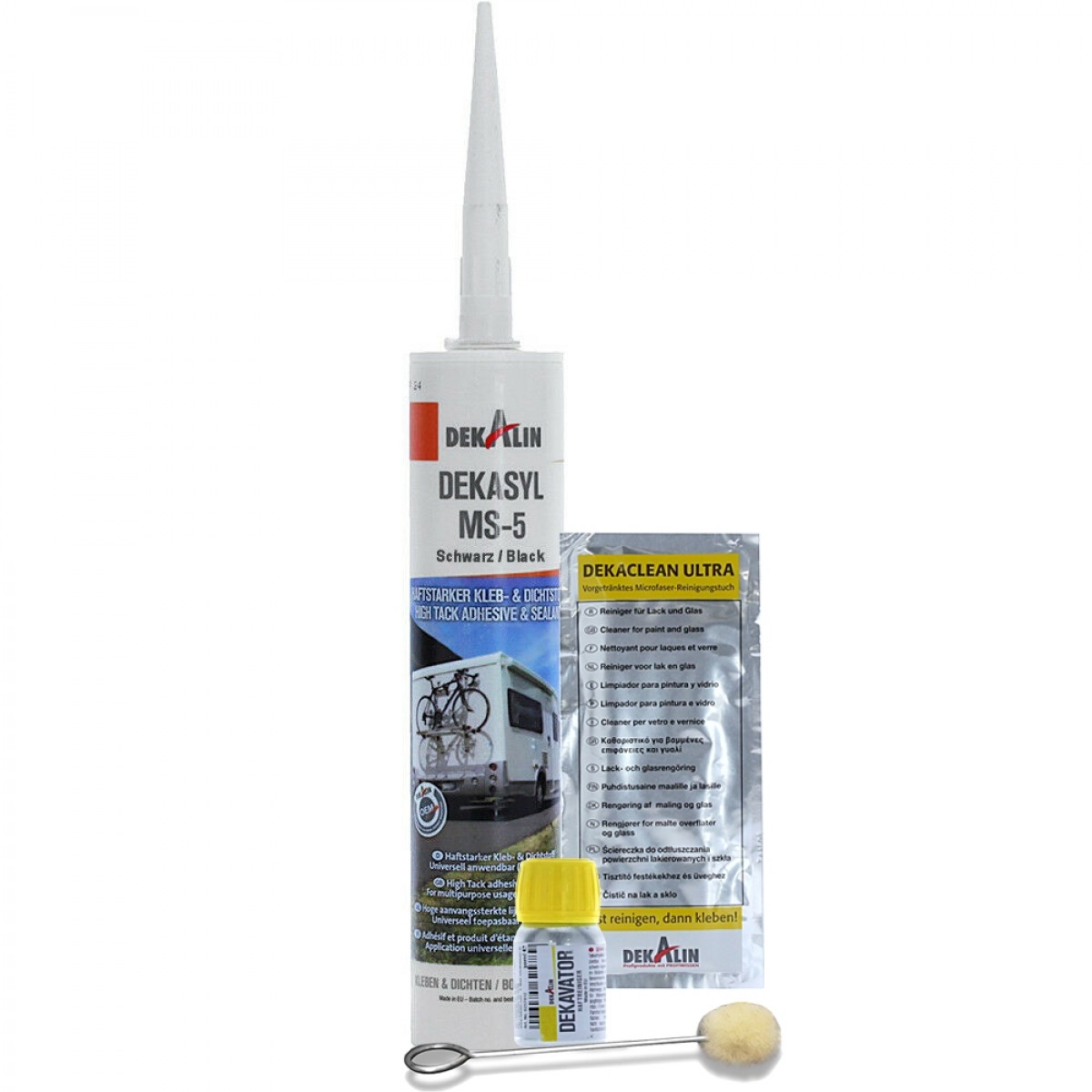

Solarmodul Klebe-Set 300ml
Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Dieses Klebeset ermöglicht auch Laien, eine absolut feste Verbindung zwischen den Spoilern und dem Fahrzeug-Dach zu schaffen.
Das Klebe-Set enthält alle Komponenten, die nötig sind, damit auch private Installateure eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebe-Anleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.
Bestandteile des Solar-Montage Systems:
Klebe-Set bestehend aus:
- 300ml Montagekleber Kartusche
- 30ml Reiniger
- 30ml Primer
- Schleifvlies
- Bedienungsanleitung auf Deutsch, englisch und französisch
Die ABS-Montageprofile
- 1 Paar Offgridtec 55cm ABS Montage-Profile
- passende Edelstahlschrauben zur Befestigung des Moduls an den Profilen
- 1x Offgridtec ABS Kabeldachdurchführung zur Durchführung des Solarkabels vom Fahrzeugdach in den Innenbereich
Das Profi-Verkabelungsset
Alle notwendigen Kabel sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezial-Zangen für die MC4-Stecker besorgen. Das Kabel hat eine Länge von 8m und 2 Adern mit 6mm² Kabelquerschnitt.
Bestandteile des Verkabelungs-Sets
- 1x Offgridtec 8m 2x6mm H07RN-F Verbindungskabel Solarmodul zu Solarladeregler komplett mit entsprechend bestückten Kabelenden
- 1x Offgridtec 1,5m 2x6mm Batterie-Verbindungskabel mit Flachsicherungshalter, passender ATO-Sicherung und ein Paar Polklemmen. Das Kabel passt zu M8 Schraubterminals oder Batterien mit Rundpolen.
Lieferumfang:
1x Offgridtec 4-01-002710 Premium-L 100W 12V Wohnmobil Solaranlage mit allen oben genannten Bestandteilen
1x Bedienungsanleitung
Daten:
| Anlagenleistung: | 100W (12V, erweiterbar) |
| Hersteller: | Offgridtec |
| Kurzschlussstrom (ISC): | 4,4 A |
| Leerlaufspannung (VOC): | 28V |
| Leistung (PMAX): | 100W |
| Max. Systemspannung: | 1000 V/DC |
| Modulspannung (Vmp) : | 20 V |
| Leerlaufspannung (Voc): | 23,9 V |
| Solarmodul - Anschlussbox: | PV-JB-018 |
| Solarmodul - Anschlussbox (ABM): | 100 x 77,5 x 25mm |
| Solarmodul - Anschlussbox (IP): | IP65 |
| Solarmodul - Format Bohrungen: | 8 x 20 mm |
| Solarmodul - Größe Anschlusskabel: | 4 mm - 6 mm |
| Solarmodul - Kabellänge: | 0,8 m |
| Solarmodul - Rahmenstärke: | 1 mm |
| Solarmodul - installierte Dioden: | 2x IOSQO50 Bypass Diode |
| Leistungstoleranz: | ±3% |
| Umgebungstemperatur: | -40°C - +85°C |
| Zellenwirkungsgrad: | 22,3% |
| Zelltyp: | monokristallin |
| max. Strom (IMP): | 5 A |
