Offgridtec® Autark XXL-Master 600W Solar - 1500W AC Leistung Wechselrichter und 260Ah AGM Akku
Leistungsstarkes All-in-One Solarkomplettsystem
Die Autark XXL-Master ist eines der größeren Komplettsysteme der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 2400 Wattstunden zwischen März und Oktober. Der erzeugte Strom wird in der zyklenfesten 260Ah AGM Batterie gespeichert – der hochwertige Laderegler mit integriertem Display gibt Ihnen Auskunft über den Ladezustand der Batterie während Ihre 230V Verbraucher am Sinusspannungswandler betrieben werden können. Geliefert wird das Ganze selbstverständlich inklusive Profi Verbindungskabelkit – zusammenstecken und loslegen. Das System eignet sich für eine ganze Bandbreite von Anwendungen – angefangen bei 12V Beleuchtung, über das Laden von Laptop-, Handy- und Kamera-Akkus und anderen Kleinverbrauchern, bis hin zu 230V Haushaltsgeräten mit einer maximalen Dauerleistung von 2000W (15min)
Eigenschaften der Solaranlage Autark XL-Master
- Durchschnittlicher Tagesertrag zwischen März und Oktober: ca. 2400Wh (ca. 200Ah)
- Plug & Play Anschlussfertiges System – zusammenstecken und loslegen
- Ermöglicht den Betrieb von 12V und 230V Verbrauchern, sowie 5V USB Abnehmern
- USB Lademöglichkeit direkt am Laderegler (max. 2,4A)
- Gut ablesbares LCD Display informiert über sämtliche Betriebsparameter
- Flexible Montagemöglichkeit dank 8m Anschlusskabel von Modul zu Regler
- Umfangreiche Elektronische Schutzfunktionen, wie Überlastschutz, Übertemperaturschutz, Unterspannungsabschaltung, Kurzschlussschutz, Verpolung usw.
- RS485 Kommunikationsport am Spannungswandler bietet umfangreiche Konfigurationsmöglichkeiten per PC (Interface Kabel RS485 zu USB im Lieferumfang enthalten)
- Laderegler ermöglicht Temperaturkompensierte Ladung – Temperatursensor im Lieferumfang enthalten
- Konfigurierbarer 12V Lastausgang am Laderegler für Verbraucher bis max. 45A – geeignet z.B. für Lichtsteuerung
Anwendungsbereiche
Dieses Komplettsystem lässt sich vielfältig einsetzen. Ob als Stationäres System auf der Berghütte oder im Schrebergarten – das dauerhafte Betreiben kleiner Kühlboxen und Kühlschränke, sowie das Aufladen von Handy und Laptop gelingt mit diesem System leicht. Auch die Installation auf dem Wohnmobil ist denkbar – entsprechende Halterungen und Klebesets für die Befestigung führen wir ebenfalls.
Umfangreiche Anschlussmöglichkeiten
230V AC 50HZ 2000W (15min – 4000W / dauerhaft - 2000W) Schukosteckdose am Sinusspannungswandler
12V Verbraucherausgang mit 45A Leistung direkt am Laderegler
2 x USB Ladeport am Laderegler mit max. 2.4A (insgesamt)
1 x USB Ladeport am Spannungswandler mit max. 1A Leistung
Lieferumfang:
- 4 x Offgridtec MONO 150W Solarpanel V2 Black Frame - 018395 - 1350 x 590 x 35 mm
- 1 x 45A PWM Laderegler mit übersichtlichem LCD Display und USB Lademöglichkeit – das Gerät verfügt außerdem über einen 45A Lastausgang und lässt sich einfach bedienen – alle wichtigen Parameter lassen sich am Display ablesen
- 1 x Offgridtec AGM 260Ah 20HR 12V Solarbatterie mit M8 Schraubterminal – Abmessungen: 520 x 268 x 220mm (+29mm Terminal) – die Batterie ist absolut wartungsfrei und auslaufsicher und hält je nach Nutzung bis zu 10 Jahre
- 1 x 2000W 12V auf 230V Sinusspannungswandler – es wird eine konstante Dauerleistung von 2000W ausgegeben – und kann kurzzeitige Anlaufströme bis 4000W verarbeiten
- 1 x 10m 10mm² Profi Verbindungskabel Solarmodul zu Laderegler mit Solarsteckverbinder
- 1 x 1.5m 10mm² Profi Batterieverbindungskabel mit MIDI-Sicherungshalter und M8 Ringkabelschuhen für die Verbindung zwischen Laderegler und Batterie
- 1 x Temperatursensor mit 3m Länge für den Anschluss des Reglers an die Batterie
- 1 x Batterie-Verbindungskabel 50 mm² 40cm M8 Ozon-, UV- und Temperaturbeständig
- 1 x Offgridtec 1m Batteriekabel 35mm² beidseitig M10 Ösen
- 1 x Halter für Mega Sicherung
- 5 x 250A Mega Sicherung für Installation zwischen Spannungswandler und Batteriepluspol zur Absicherung gegen Kurzschluss
- 5x 50A MIDI Sicherung
- 3x Offgridtec Abzweigbuchsen Y-Stecker (Paar)
- 6x 50cm Solarstecker-Verbindungskabel 6mm²
Komponenten dieses Sets:
4× 150W Solarpanel 12V monokristallin Solarmodul black frame
12V Solarpanel mit 150 Watt Nennleistung in monokristalliner Spitzenqualität, schwarzer Rahmen, 22,3% Zellwirkungsgrad, robust, stabil und zuverlässig
3× C4-Y-Verteiler-Set 2in1 Stecker u. Buchse
C4 Y-Stecker zur Parallelschaltung mehrerer Solarmodule
6× 50cm MC4 Verlängerungs-Kabel 6mm² mit MC4-Stecker und Buchse
50cm langes MC4-Verlängerungskabel (Bestückung MC4 Stecker und Buchse ) mit 6mm² Kabelquerschnitt aus strahlenvernetztem Solarkabel für Solarmodule.
1× 10m 10mm² Profi-Verbindungskabel Solarmodul MC4 zu Laderegler
Solarkabel vorkonfektioniert 10m doppeladrig mit MC4-Stecker und -Buchse, 10mm² Kabelquerschnitt
1× 45A PWM Laderegler Pro 12V-24V mit USB
45A PWM Solarladegregler mit 2 USB-Ausgängen für 12V oder 24V Systeme .Schutz vor Verpolung auf PV- oder Batterie-Seite, Batterie-Überspannung, Batterie-Unterspannung, Kurzschluss oder Überlast am Lastausgang, Überhitzung

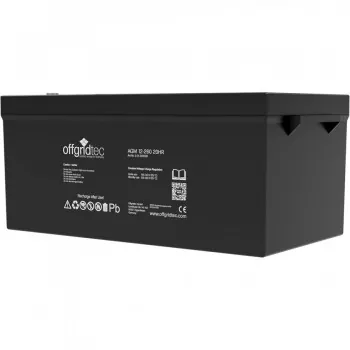

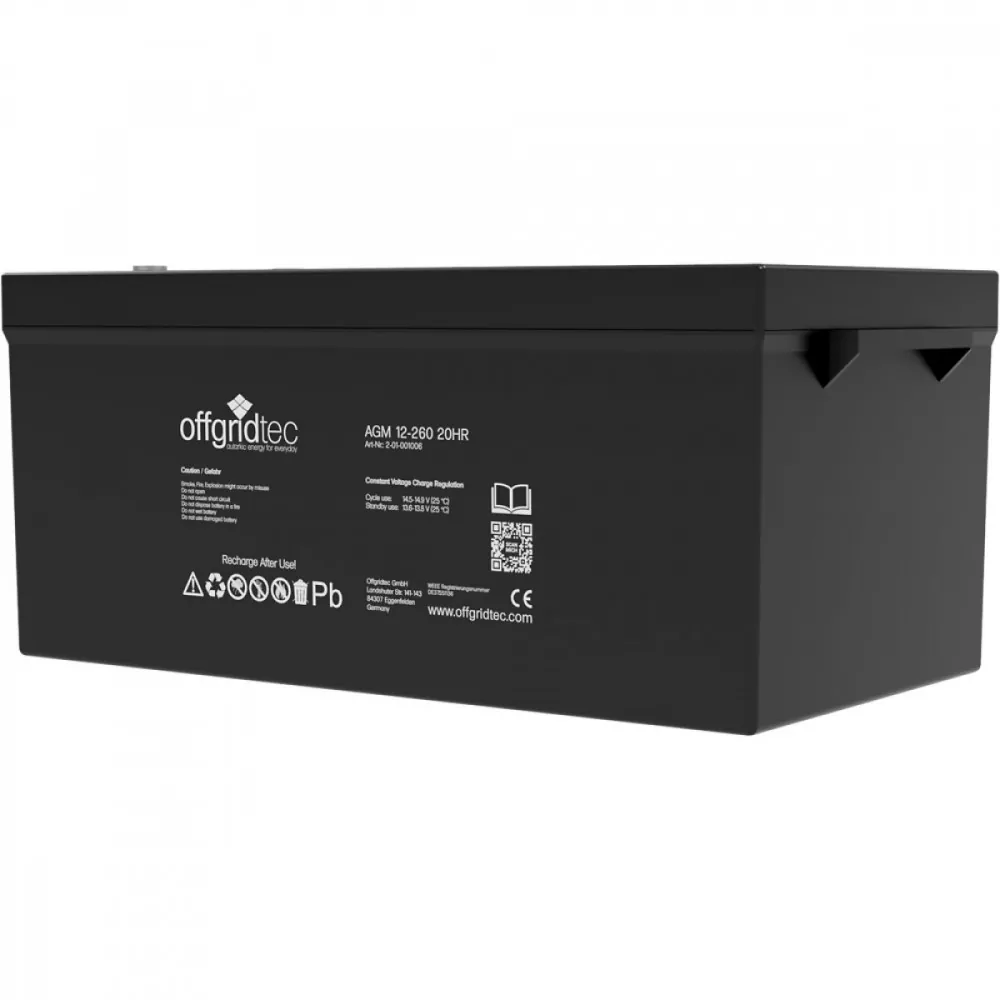

1× 260Ah AGM 12V Akku Solarbatterie extrem zyklenfest
260Ah AGM Akku 12V extrem zyklenfest, ideal für Solaranwendungen z.B. im Gartenhaus, als bordbatterie im Wohnmobil oder auf dem Boot.
1× 2x1m Batteriekabel 35mm² beidseitig M10 Ringösen
2x1m 35mm² Batterie-Anschlusskabel mit Ringösen M10 beidseitig für die Verbindung von Batterie und Starkverbraucher wie Wechselrichter und andere Hochstromanwendungen.
1× Temperatursensor für Offgridtec PWM Pro Laderegler Serie 3m
Der Sensor erfasst die Batterietemperatur und leitet diese Information an den Laderegler weiter. Installation des externen Sensors ermöglicht dem Laderegler die Berechnung des optimalen Ladestroms in Abhängigkeit von der Batterietemperatur.
1× Sicherungshalter Victron MEGA-Fuse Sicherung Halter
Zur sicheren Installation von hochstromigen Streifensicherungen. Auch für z.B. Votronic Wechselrichter verwendbar.
1× 5x Offgridtec 32V 60A-500A Megafuse Sicherung DC
DC Sicherungen Mega-Sicherungen für Betriebsspannungen bis maximal 32V. Ideal für die Verwendung als Sicherung am Batteriekabel von Spannungswandlern und Wechselrichtern oder auch Ladereglern mit hohen Ladeströmen.
1× 2000W 12V Sinus Wechselrichter PSI-Pro 4000W 12V DC - 230V AC
Fortschrittlicher 12V 230V Sinus-Wechselrichter mit einer Dauerleistung von 2000W. 16Bit SPWM Chipsatz, zahlreiche Schutzmechanismen und galvanisch isolierte Ein- und Ausgänge
Hinweis und Zubehör Empfehlung
Sofern Sie planen, am Wechselrichter dauerhaft Verbraucher eingeschaltet zu lassen, empfehlen wir die Verwendung eines zusätzlichen Tiefentladeschutzes. Der Wechselrichter schaltet den angeschlossenen Verbraucher bei Erreichen von Unterspannung zwar ab – jedoch nicht sich selbst. Bei längerer Abwesenheit (z.B. über Nacht) kann die Batterie durch den Eigenverbrauch des Spannungswandlers tiefentladen und somit irreparabel beschädigt werden. In diesem Fall sehen wir die Verwendung eines Victron Battery Protect vor. Für den enthaltenen Spannungswandler benötigen Sie die 220A Version. Für die Installation des Gerätes zwischen Spannungswandler und Batterie wird weiterhin ein kurzes Anschlusskabel benötigt.
Dachhalterung für das Solarmodul
Da es verschiedene Anforderungen an die Halterung für ein Modul gibt und dies je nach Dachart stark variieren sind die Anlagen der Autark Serie Standardmäßig nicht mit einer Dachhalterung ausgestattet. Diese kann selbstverständlich zusätzlich erworben werden – finden Sie hier passende Vorschläge:
Solarmodulhalter für Flachdach- oder Wandmontage
Befestigungskit für Schrägdachmontage auf Dachziegeln (Frankfurter Pfanne u.ä.)
Befestigungskit für Schrägdachmontage auf Dachpappe, Wellethernit- und Blechdächern mit Holzunterkonstruktion
Befestigungskit für Schrägdachmontage auf Bieberschwanz Ziegeln
Lieferumfang:
1x Solaranlage Autark XXL-Master mit 4x150W Solarmodul, 45A PWM Laderegler mit LCD Display und USB Ports, 2000W Sinusspannungswandler, 260Ah AGM Akku, Bedienungsanleitungen
Daten:
| Anschlussmöglichkeiten: | 12V DC, 5V USB und 230V Verbraucher (Steckdose) |
| Durchschnittlicher Tagesertrag: | 2400Wh (im Sommerhalbjahr) |
| Generatorleistung wp: | 4x 150 Wp |
| Gewicht: | 190,0 kg |
| Hersteller: | Offgridtec |
| Kurzschlussstrom (ISC): | 6,81A |
| max. Strom (IMP): | 6,49A |
| Leerlaufspannung (VOC): | 28V |
| Modulspannung (VMP): | 23,9 V |
| Wechselrichter Strom: | echte Sinuswelle |
| Solarmodul - Anschlussbox:J | M18 |
| Solarmodul - Anschlussbox (IP): | IP68 |
| Solarmodul - Format Bohrungen: | 14 x 9 mm |
| Solarmodul - Größe Anschlusskabel: | 4 mm |
| Solarmodul - Leistungsgarantie: | 10 Jahre linear abfallend |
| Solarmodul - Steckertyp: | MC4 |
| Solarmodul - Zellentyp: | monokristallin |
| Spannungsregelung: | 12V DC / 230V AC |
| Systemspannung: | 12V DC |
| USB Ausgang: | 1 x 5V USB Ausgang |
| Solarzellenwirkungsgrad: | 22,3% |
| max. Laststrom (12V): | 45A |
