200W Solaranlage Autark M-Master mit 120Ah AGM Akku u. Wechselrichter

Offgridtec® Autark M-Master 200W Solar - 1000W AC Leistung 122Ah AGM Akku

Die Autark M-Master ist das mittelgroße Komplettsystem der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 800 Wattstunden (0,8kWh) zwischen März und Oktober. Der erzeugte Strom wird in dem zyklenfesten 122Ah AGM Akku gespeichert – der hochwertige Laderegler mit integriertem Display gibt Ihnen Auskunft über den Ladezustand der Batterie, während Ihre 230V Verbraucher am Sinus-Wechselrichter betrieben werden können. Geliefert wird das Ganze selbstverständlich inklusive Profi Verbindungskabelkit für die einfache Verbindung der Komponenten. Das System eignet sich für unzählige Anwendungen – angefangen bei 12V Beleuchtung, über das Laden von Laptop-, Handy- und Kamera-Akkus und anderen Kleinverbrauchern, bis hin zu 230V Haushaltsgeräten mit einer maximalen Dauerleistung von 1000W (15min).

Eigenschaften der Solaranlage Autark M-Master

• Im Bedarfsfall modulseitig erweiterbar um 2 x 100W Solarmodule mit geringem Installationsaufwand
• Durchschnittlicher Tagesertrag zwischen März und Oktober: ca. 800Wh (ca. 66Ah)
• Plug & Play Anschlussfertiges System – zusammenstecken und loslegen
• Ermöglicht den Betrieb von 12V und 230V Verbrauchern, sowie 5V USB Abnehmern
• USB Lademöglichkeit direkt am Laderegler (max. 2,4A)
• Gut ablesbares LCD Display informiert über sämtliche Betriebsparameter
• Flexible Montagemöglichkeit dank 8m Anschlusskabel von Modul zu Regler
• Umfangreiche Elektronische Schutzfunktionen, wie Überlastschutz, Übertemperaturschutz, Unterspannungsabschaltung, Kurzschlussschutz, Verpolung usw.
• RS485 Kommunikationsport am Spannungswandler bietet umfangreiche Konfigurationsmöglichkeiten per PC (Interface Kabel RS485 zu USB im Lieferumfang enthalten)
• Laderegler ermöglicht Temperaturkompensierte Ladung – Temperatursensor im Lieferumfang enthalten
• Konfigurierbarer 12V Lastausgang am Laderegler für Verbraucher bis max. 30A – geeignet z.B. für Lichtsteuerung

Anwendungsbereiche

Dieses Komplettsystem lässt sich vielfältig einsetzen. Ob als stationäres System auf der Berghütte oder im Schrebergarten – das dauerhafte Betreiben kleiner Kühlboxen und Kühlschränke, sowie das Aufladen von Handy und Laptop gelingt mit diesem System leicht.

Umfangreiche Anschlussmöglichkeiten

• 230V AC 50HZ 1000W (15min – 1000W / dauerhaft - 800W / kurzzeit (Anlaufströme) - 1600W) Schukosteckdose am Sinusspannungswandler
• 12V Verbraucherausgang mit 30A Leistung direkt am Laderegler
• 2 x USB Ladeport am Laderegler mit max. 2.4A (insgesamt)
• 1 x USB Ladeport am Spannungswandler mit max. 1A Leistung

Lieferumfang

• 2 x 100W Monokristallines Solarmodul v2 black frame von Offgridtec
• 1 x Paar MC-4 kompatible Abzweigbuchsen zum Parallelschalten der beiden Solarmodule
• 1 x 30A PWM Laderegler mit übersichtlichem LCD Display und USB Lademöglichkeit – das Gerät verfügt außerdem über einen 30A Lastausgang und lässt sich einfach bedienen – alle wichtigen Parameter lassen sich am Display ablesen
• 1 x 122Ah AGM Akku mit M8 Schraubterminal Abmessungen: 406 x 174 x 233 mm(+5mm Terminal) – die Batterie ist absolut wartungsfrei und auslaufsicher und hält je nach Nutzung bis zu 10 Jahre
• 1 x 1000W 12V auf 230V Sinusspannungswandler mit einer Schukosteckdose inkl. Anschlusskabel – die Nennleistung von 1000W kann vom Gerät für 15 Minuten ausgegeben werden – darüber hinaus leistet der Wechselrichter 800W und kann kurzzeitige Anlaufströme bis 1600W verarbeiten
• 1 x 8m 6mm² Profi Verbindungskabel Solarmodul zu Laderegler mit original Stäubli MC4 Steckern und hochwertigem Lapp Ölflex 2x6mm² Solarkabel
• 1 x 1.5m Profi Batterieverbindungskabel mit 30A Flachsicherung und M8 Ringkabelschuhen für die Verbindung zwischen Laderegler und Batterie
• 1 x Temperatursensor mit 3m Länge für den Anschluss des Reglers an die Batterie
• 1 x 1m 25mm² Anschlusskabel von Wechselrichter zu Batterie (im Lieferumfang des Spannungswandlers enthalten)
• 1 x Sicherungshalter + 125A Mega Sicherung für Installation zwischen Spannungswandler und Batteriepluspol zur Absicherung gegen Kurzschluss

Komponenten dieses Sets:

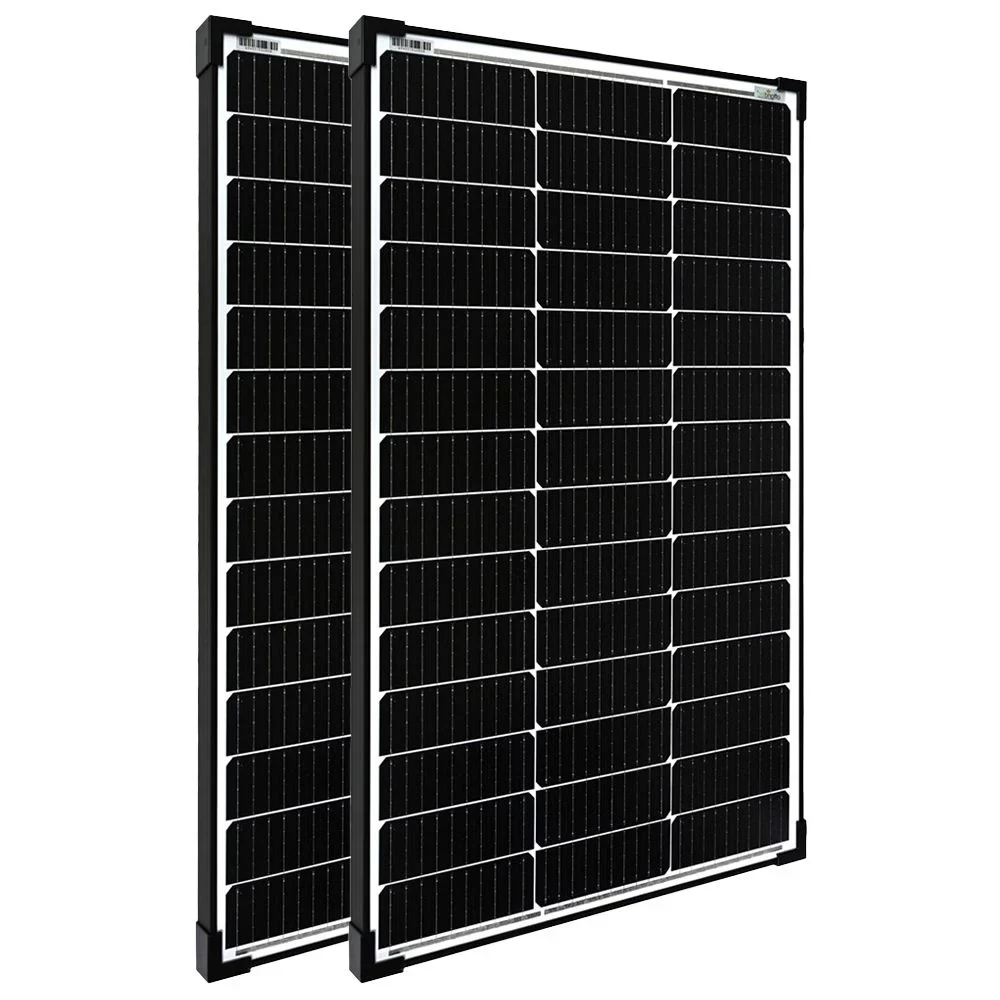

2× 100W Solarpanel 12V monokristallin Solarmodul black frame
12V Solarpanel mit 100 Watt Nennleistung in monokristalliner Spitzenqualität, schwarzer Rahmen, 22,3% Zellwirkungsgrad, stabil, langlebig und zuverlässig

1× 120Ah AGM Akku 12V Solarbatterie extrem zyklenfest
12V AGM Akku 120Ah für Solarsysteme, 1A Qualität von Offgridtec, absolut wartungsfrei, äußerst langlebig, rüttelfest und zyklensicher. Die ideale Solarbatterie für Ihr Wohnmobil oder Solar-Inselanlage.

1× 30A PWM Laderegler Pro 12V-24V mit USB
30A PWM Solarladegregler mit 2 USB-Ausgängen für 12V oder 24V Systeme .Schutz vor Verpolung auf PV- oder Batterie-Seite, Batterie-Überspannung, Batterie-Unterspannung,  Kurzschluss oder Überlast am Lastausgang, Überhitzung

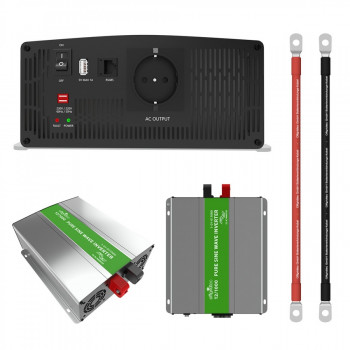

1× 800W 12V Sinus Wechselrichter PSI 1600W peak 12V DC auf 230V AC

Fortschrittlicher 12V 230V Sinus-Wechselrichter  mit einer Dauerleistung von 800W. Das Gerät verfügt über einen 16Bit SPWM Chipsatz und zahlreiche Schutzmechanismen.

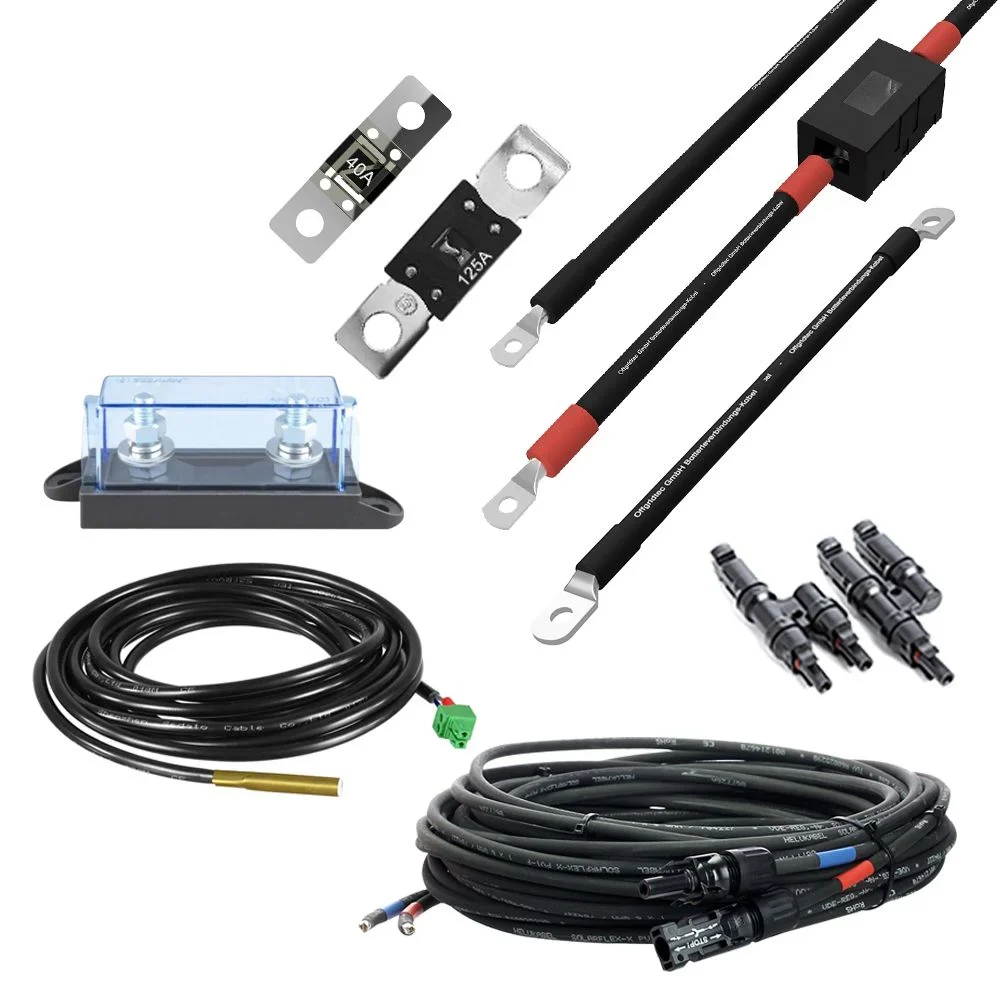

1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt

1× 1,5m Batteriekabel mit 30A Sicherung M8-Ringkabelschuh
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von  Solarakku und Laderegler mit 30A-Absicherung.

1× Temperatursensor für Offgridtec PWM Pro Laderegler Serie 3m
Der Sensor erfasst die Batterietemperatur und leitet diese Information an den Laderegler weiter. Installation des externen Sensors ermöglicht dem Laderegler die Berechnung des optimalen Ladestroms in Abhängigkeit von der Batterietemperatur.

1× Sicherungshalter Victron MEGA-Fuse Sicherung Halter
Zur sicheren Installation von hochstromigen Streifensicherungen. Auch für z.B. Votronic Wechselrichter verwendbar.

1× 5x Offgridtec 32V 60A-500A Megafuse Sicherung DC
DC Sicherungen Mega-Sicherungen für Betriebsspannungen bis maximal 32V. Ideal für die Verwendung als Sicherung am Batteriekabel von Spannungswandlern und Wechselrichtern oder auch Ladereglern mit hohen Ladeströmen.

1× C4-Y-Verteiler-Set 2in1 Stecker u. Buchse
C4 Y-Stecker zur Parallelschaltung mehrerer Solarmodule

Hinweis und Zubehör Empfehlung

Sofern Sie planen am Wechselrichter dauerhaft Verbraucher eingeschaltet zu lassen, empfehlen wir die Verwendung eines zusätzlichen Tiefentladeschutzes. DerWechselrichter schaltet den angeschlossenen Verbraucher bei Erreichen von Unterspannung zwar ab – jedoch nicht sich selbst. Bei längerer Abwesenheit (z.B. über Nacht) kann die Batterie durch den Eigenverbrauch des Spannungswandlers tiefentladen und somit irreparabel beschädigt werden. In diesem Fall sehen wir die Verwendung eines Victron Battery Protect vor. Für den enthaltenen Spannungswandler reicht die 100A Version aus. Für die Installation des Gerätes zwischen Spannungswandler und Batterie wird weiterhin 1 kurzes Anschlusskabel benötigt.

Dachhalterung für das Solarmodul

Da es verschiedene Anforderungen an die Halterung für ein Modul gibt und dies je nach Dachart stark variieren sind die Anlagen der Autark Serie Standardmäßig nicht mit einer Dachhalterung ausgestattet. Diese kann selbstverständlich zusätzlich erworben werden – finden Sie hier passende Vorschläge:

• Solarmodulhalter für Flachdach- oder Wandmontage
• Befestigungskit für Schrägdachmontage auf Dachziegeln (Frankfurter Pfanne u.ä.)
• Befestigungskit für Schrägdachmontage auf Dachpappe, Wellethernit- und Blechdächern mit Holzunterkonstruktion
• Befestigungskit für Schrägdachmontage auf Bieberschwanz Ziegeln

Lieferumfang:

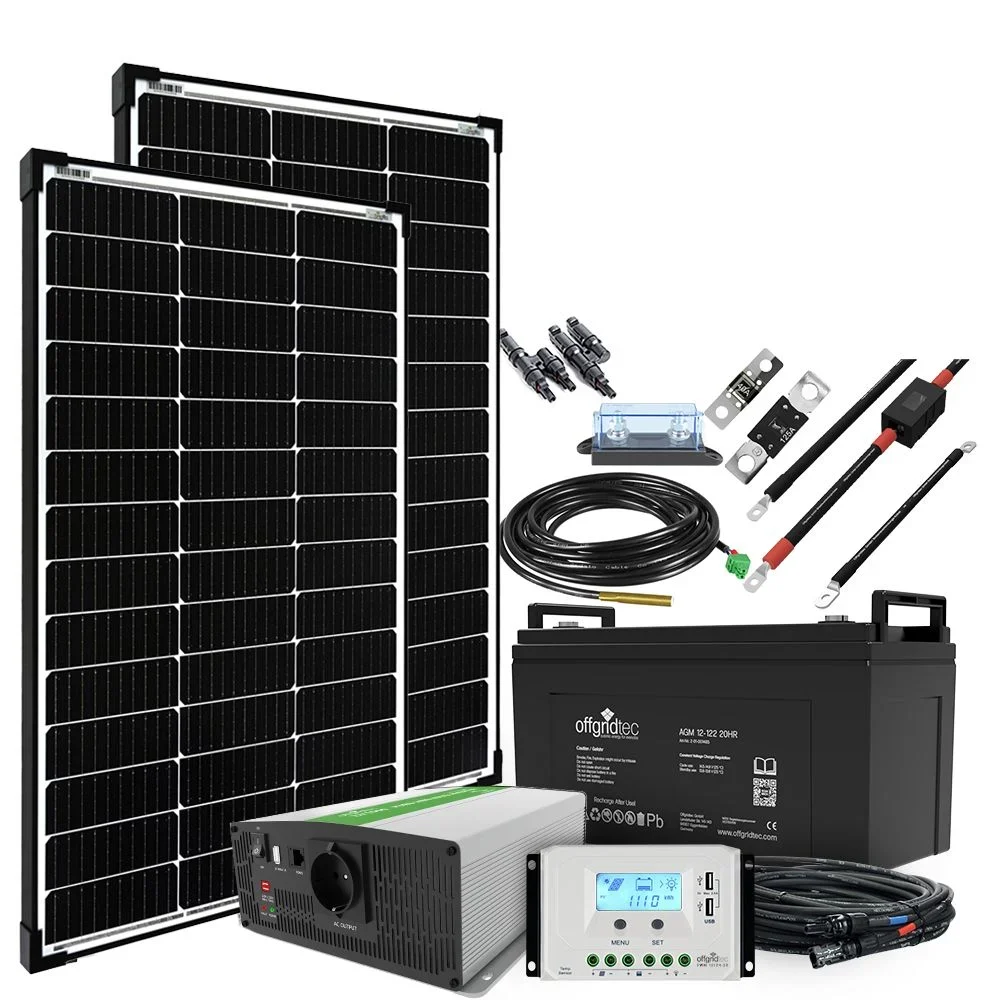

1x Solaranlage Autark M-Master mit 2x100W Solarmodul, 30A PWM Laderegler mit LCD Display und USB Ports, 1000W Sinusspannungswandler, 122Ah AGM Akku, Bedienungsanleitungen
