Solar Wohnmobil-Set 400 Watt 12 Volt mPremium+ XXL Offgridtec
Die Offgridtec mPremium+ Serie ist ein Premium Solar-Set für Caravans und Wohnwägen. Die zu erwartende Tagesleistung (April bis Oktober) liegt bei durchschnittlich 1600Wh/Tag an sonnigen Tagen in Deutschland. Dank des mitgelieferten Victron MPPT-Solarladereglers lassen sich nahezu alle gängigen Batterietypen wie 12V AGM-, Gel oder moderne Lithium problemlos und entsprechend ihrer Bauart mobil aufladen. Das System lässt sich mittels einer kostenlosen App bequem vom Smartphone oder Tablet aus analysieren und sogar konfigurieren.
Caravan-Komplett Set: einfach, bewährt, hochwertig
Das Set enthält alle Komponenten, die Sie brauchen, um Ihre Akkus mobil aufladen zu können. Das besondere an unseren Solaranlagen für Wohnmobile: Wir verwenden ein extra solides Montagesystem, das einfach aufgeklebt werden kann. Das Modul kann jederzeit vom Spoiler abgeschraubt werden, sollten Sie mal an die Fläche unter dem Solarmodul müssen.
Auch bei der Kabeldurchführung ins Innere des Wohnmobils wurde auf besondere Qualität geachtet. Die mitgelieferte Kabeldurchführung wird aus demselben stabilen Material hergestellt wie die Dachspoiler für die Solarmodule und einfach aufgeklebt. Die Verbindung ist absolut wasserdicht und hält viele, viele Jahre.

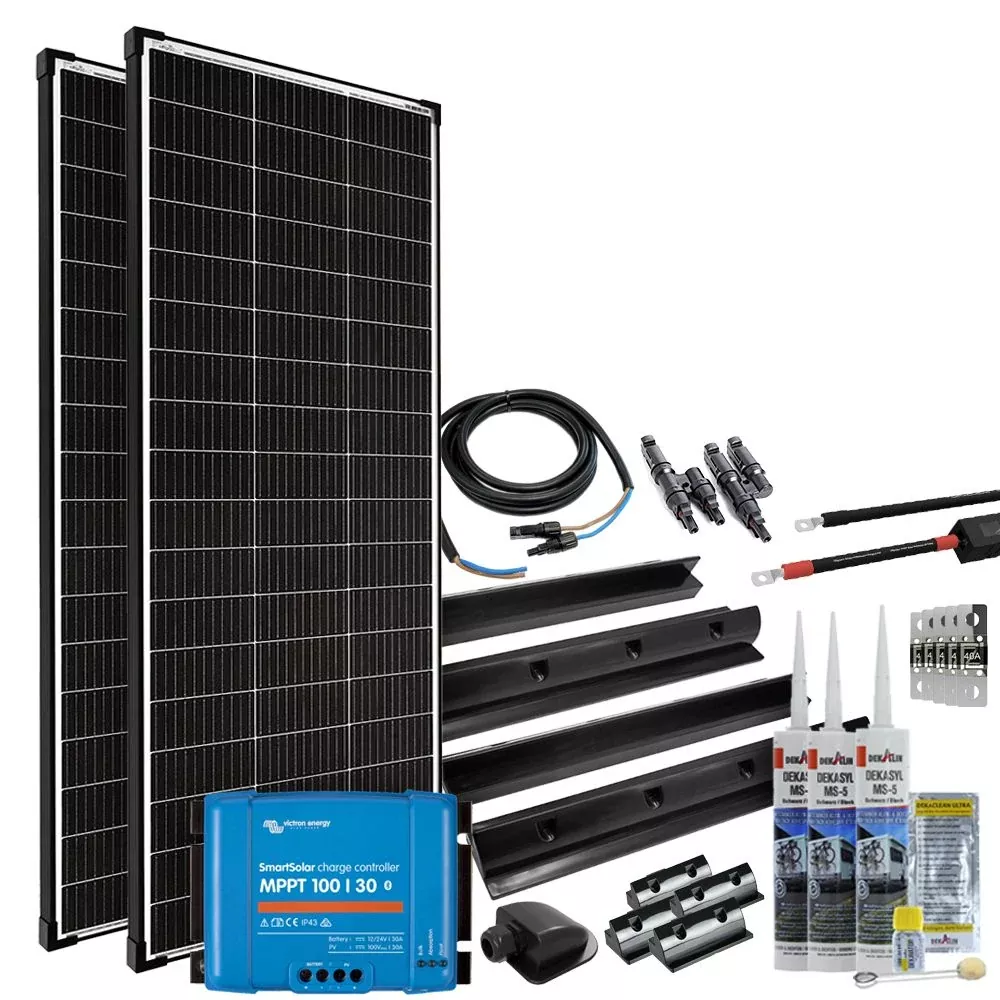

Lieferumfang der mPremium+ XXL Caravan Solaranlage
2x Offgridtec MONO 200W V2 Solarmodul 30V Black Frame2x Offgridtec ABS Haltespoiler 590mm schwarz vorgebohrt inkl. Edelstahlschrauben
2x Offgridtec© ABS Verbindungs-Spoiler Schwarz Verbindungsprofile 180mm
1x Offgridtec Abzweigbuchesn Y-Stecker (Paar)
1x Victron SmartSolar MPPT 100/30
1x Offgridtec 1,5m 10mm² Batterieverbindungskabel - mit MIDI-Sicherungshalter
1x 8m Offgridtec Solar-Verbindungskabel 2x6mm²
1x Offgridtec Dachdurchführung 1-fach schwarz für Kabeldurchmesser 13mm-18mm
1x Dekalin 6252412 DEKAsyl MS-5 290 ml schwarz Einzelkartusche Kraftkleber
1x Klebeset Dekalin 6270034 DEKAsyl MS-5 schwarz 290ml Kraftkleber / Dekavator / Wollwischer / Reinigungstuch

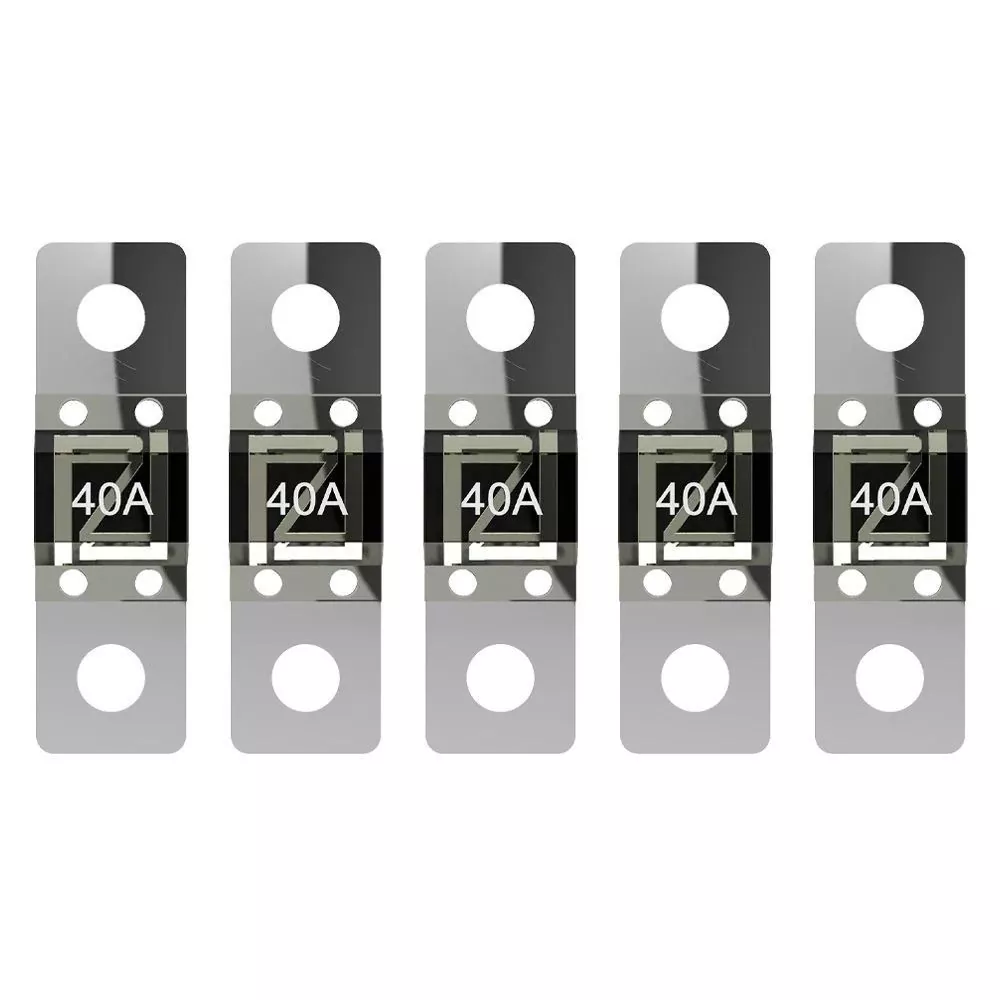

1x MIDI Sicherungen 40A/58V
Komponenten dieses Sets:
2× ABS Verbindungs-Spoiler Verbindungsprofile 180mm - schwarz
Diese schwarzen 180mm Verbindungs-Profile aus ABS Kunststoff werden zusammen mit den Eck-Profilen eingesetzt, um 2 oder mehr Solarmodule in einem zusammenhängenden Block zu montieren
2× 200W 30V Solarmodul monokristallin 11-Bus-Bar black frame
Monokristallines 30V Solarmodul 200 Watt mit schwarzem Rahmen und 11-Bus-Bar Technik, ideal für 24V-Systeme, 12V-Systeme mit passendem MPPT-Regler.

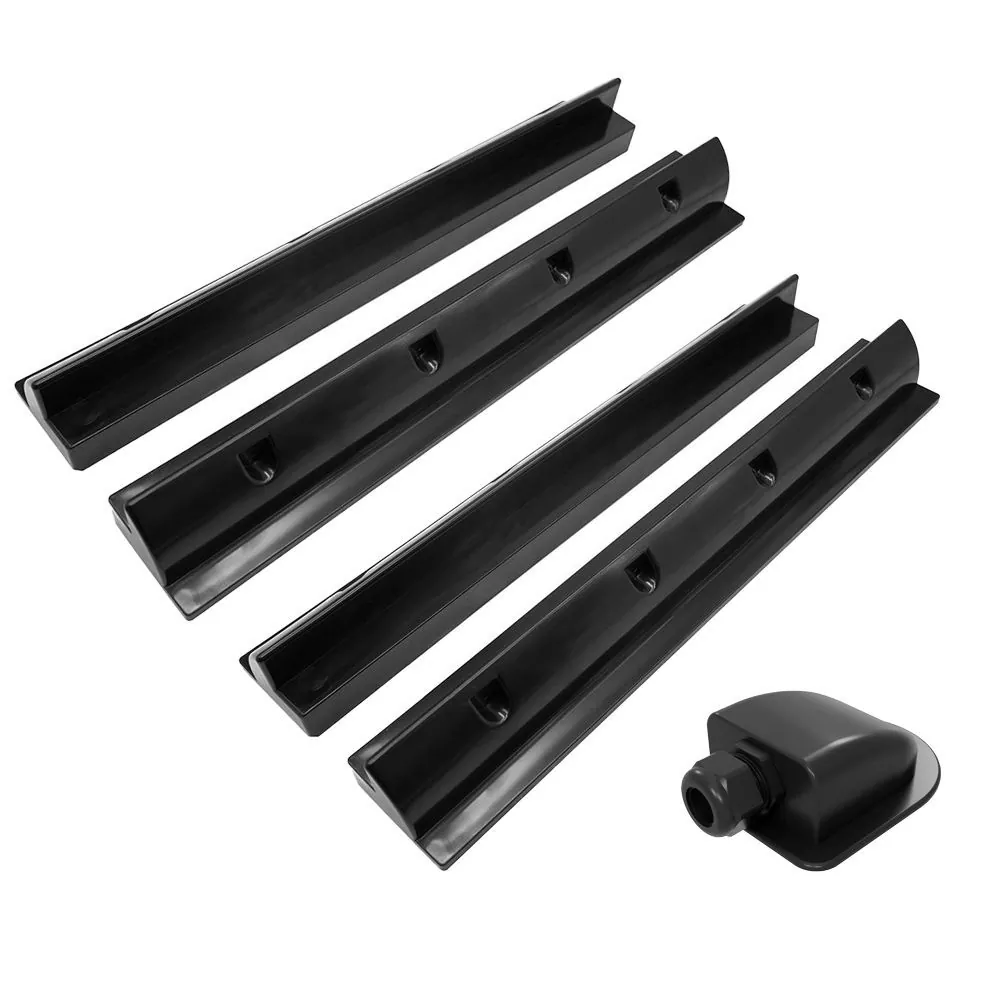

2× 59cm Spoiler Solar Dachhalterung schwarz vorgebohrt inkl. Edelstahlschrauben
Dachspoiler-Set 2 x 59cm schwarz für Solarmodul-Montage auf Fahrzeugen wie Wohnmobile, Boote usw.
1× C4-Y-Verteiler-Set 2in1 Stecker u. Buchse
C4 Y-Stecker zur Parallelschaltung mehrerer Solarmodule
1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt
1× 30A Victron SmartSolar MPPT Solar Laderegler 100/30 12V 24V
1× Dachdurchführung 1-fach schwarz für Kabeldurchmesser 13mm-18mm
ABS Kabeldachdurchführung mit einem Eingang in der Farbe schwarz für Kabeldurchmesser: 13-18 mm
1× Dekalin 6252212 DEKAsyl MS-5 290 ml schwarz Einzelkartusche Kraftkleber
Schwarzer Dekalin MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen z.b. auf Wohnmobilen

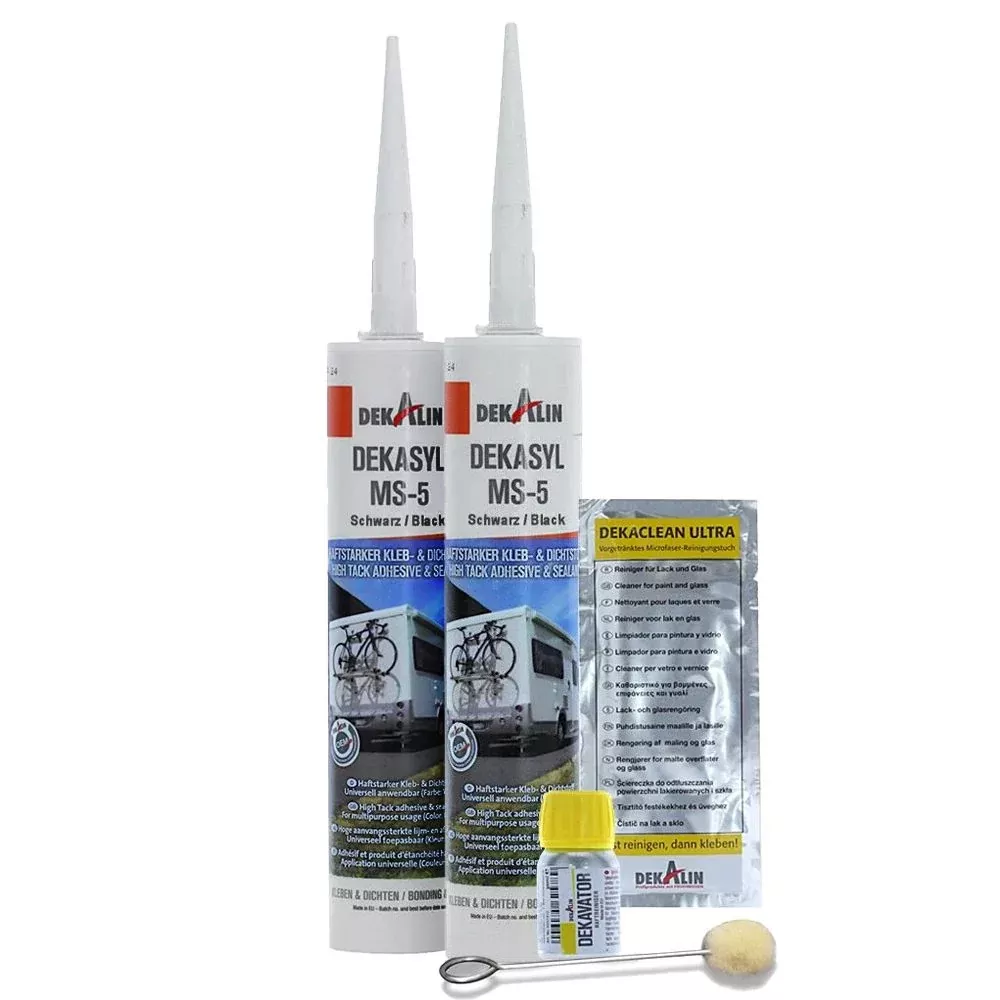

2× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - schwarz
Schwarzer MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen, inkl. Zubehör zur Vorbereitung
Alle System-Komponenten im Überblick:
Victron SmartSolar MPPT MPPT 100/30
Der Smartsolar 100/30 von Victron Energy ist ein MPPT Solar Laderegler mit 30A max. Ladestrom zum Aufladen von 12V und 24V Batterien unterschiedlichster Ausführungen. Ausgerüstet mit leistungsfähigen Lade-Algorithmen und einer auf Bluetooth basierenden Kommunikations-Schnittstelle bieten beide Laderegler alle Features, die man von einem modernen High-End Laderegler erwartet:
- Bluetooth Smart integriert: ermöglicht die Einrichtung und Überwachung mit einem Smartphone oder einem anderen Bluetooth-fähigen Gerät.
- Ultraschnelles Maximum Power Point Tracking (MPPT).
- Fortschrittliche Maximum Power Point Erkennung bei Teilverschattung.
- 30A Last-Ausgang.
- BatteryLife: intelligentes Batteriemanagement durch Lastabwurf.
- Automatische Batteriespannungserkennung.
- Flexible Ladealgorithmen und vieles mehr.
- Überhitzungsschutz und Lastminderung bei hohen Temperaturen.

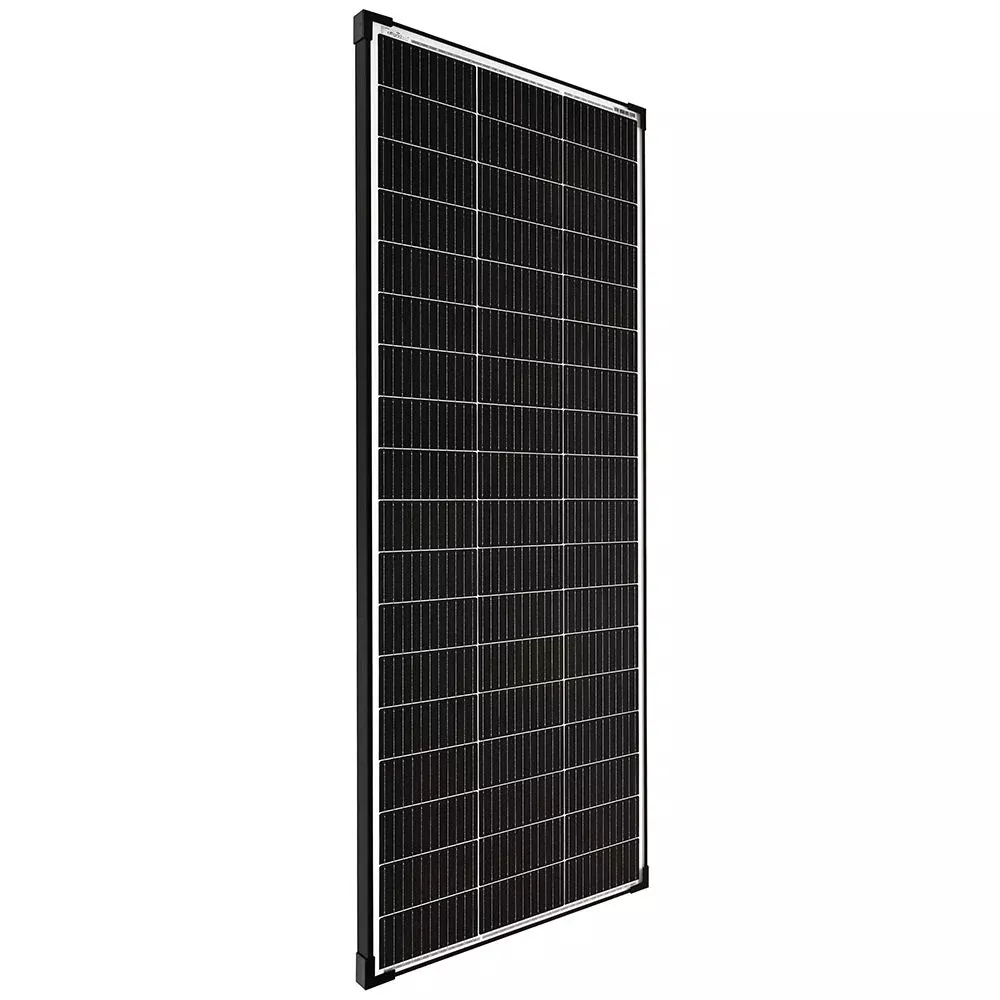

Offgridtec 200W MONO 30V Solarmodul black frame
- bewährte Qualität direkt von Offgridtec
- monokristalline A-Grade Solarzellen
- Zellenwirkungsgrad von über 22%
- 11-Busbar-Technologie
- Rahmen: schwarz
- extrem widerstandsfähiges ESG-Glas macht das Modul einsetzbar auch bei widrigsten Umweltbedingungen
Zuverlässig dank langjähriger Erfahrung
Das MONO 200W 30V kann dank des extrem widerstandsfähigen Solarglases auch bei sehr widrigen Einsatzbedingen eingesetzt werden. Sturm oder extreme Kälte und Hitze übersteht es problemlos und dank der monokristallinen A-Grade Zellen können Sie auch an wolkigen Tagen mit nennenswerten Erträgen rechnen.
Technische Daten
- Leistung: 200W
- Nennspannung (Vmp): 30,8V
- Leerlaufspannug (Voc): 36 V
- Nennstrom: 6,50 A
- Wirkungsgrad: 22,30%
- Kurzschlussstrom (Isc): 6,82 A
- max. Systemspannung: 1000 V DC
- zulässige Umgebungstemperatur: -40°C - +85°C
- Abmessungen: 1720 x 590 x 35 mm
- Teilenummer: 3-01-018400
- Toleranz: +/-3%
- Gewicht: 11,2kg
Professionelles Solar-Montage-System
Spoiler-Profile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkoven Fahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen.
Die Verklebung
Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebe-Set ermöglicht selbst einem Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.
Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.
Die ABS-Montageprofile
- Offgridtec 68cm ABS Montage-Profile
- passende Edelstahlschrauben zur Befestigung des Moduls an den Profilen
- 1x Offgridtec ABS Kabeldachdurchführung zur Durchführung des Solarkabels vom Fahrzeugdach in den Innenbereich
Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.
Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an der Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt: Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung. Verklebt wird die Durchführungen mit dem Klebe-Set, dass Sie auch zum Aufkleben der Solar-Montagehalterungen verwenden. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden.

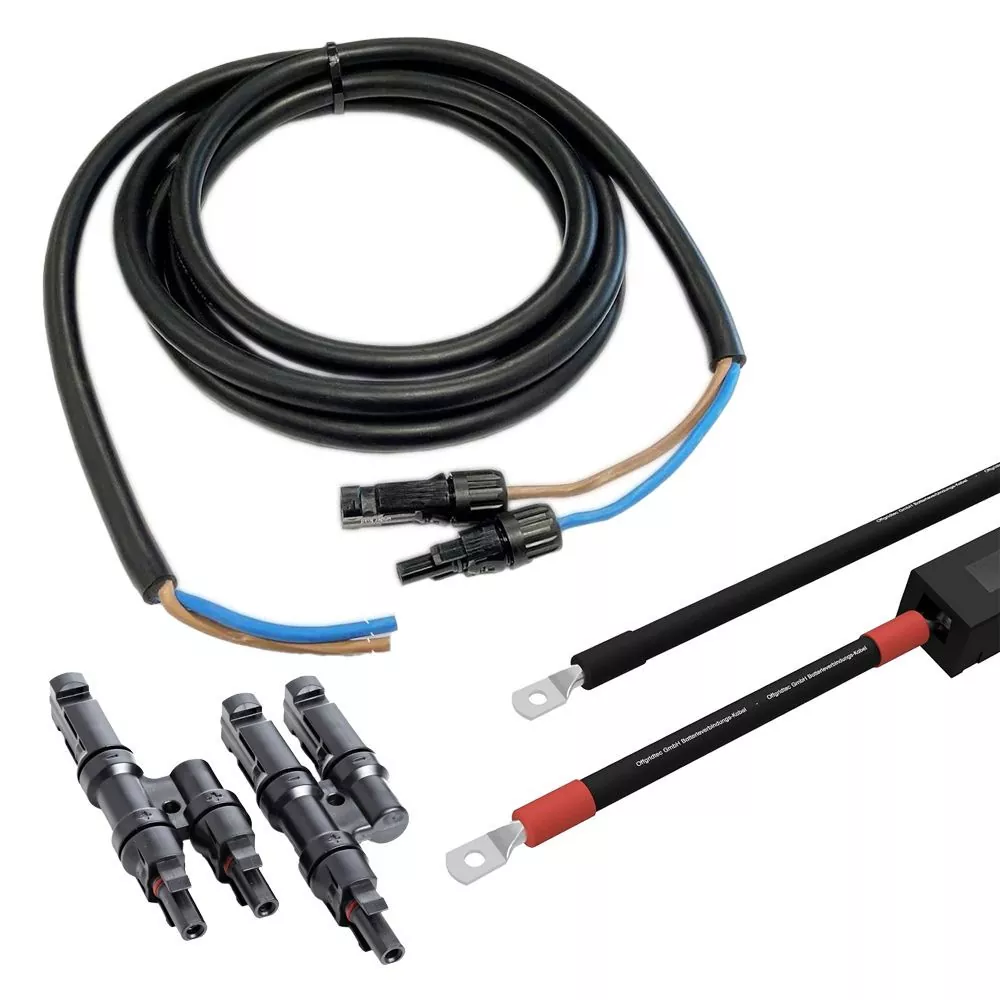

Das Profi-Verkabelungsset
Alle notwendigen Kabel werden Plug & Play ausgeliefert und sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen.
Lieferumfang:
1x Offgridtec 4-01-014250-001 Offgridtec® mPremium+-XXL+ 400W 12V MPPT Wohnmobil Solaranlage
1x Bedienungsanleitung
