Offgridtec® MobileBlack M 200W 12V Wohnmobil Solaranlage 30A MPPT OLP Solarmodul
Die Offgridtec® MobileBlack Serie überzeugt durch ein ansprechendes optisches Design in edlem schwarz und durch ihre hervorragenden Leistungsparameter. Angefangen bei den OLP Solarmodulen in modernster Schindelbauweise und einem überragenden Zellwirkungsgrad von über 21%, bis hin zum Offgridtec® MPPT Pro Dualladeregler kann man hier wirklich von einem gelungenen Solar-Set für Wohnmobile sprechen.

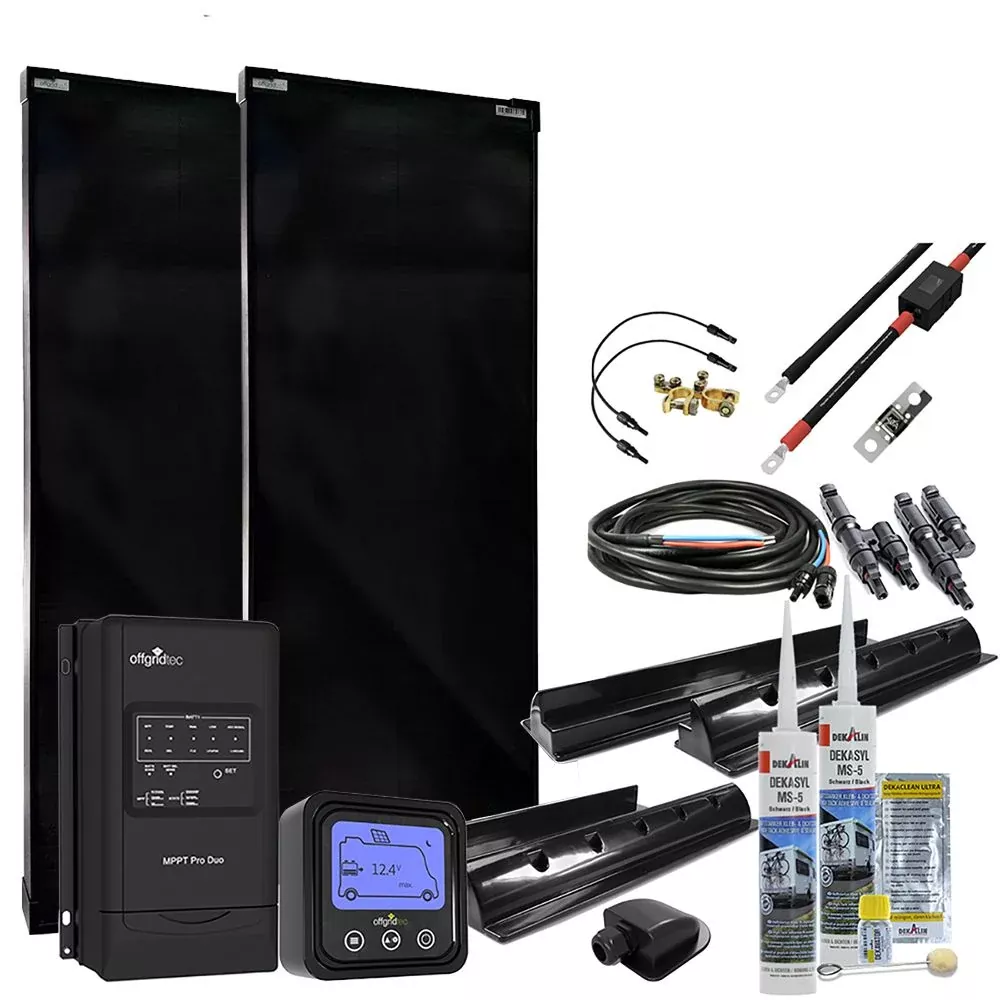

200W MobileBlack Caravan Komplettsystem
Dieses Komplettsystem enthält alle Komponenten, um Ihre Akkus in Fahrzeugen aufzuladen. Der im Set enthaltene Dualregler ermöglicht neben dem Aufladen Ihrer Bordbatterie auch das gleichzeitige Laden der Starterbatterie, da er über einen entsprechenden Nebenladeausgang verfügt. Im Lieferumfang enthalten ist umfangreiches Infomaterial, das den Aufbau und Anschluss Schritt für Schritt erklärt – sowohl den technischen Anschluss als auch die Verklebung der Haltespoiler und der Dachdurchführung. Die Kabeldurchführung ist aus dem gleichen Material wie die Spoiler – die PEG Verschraubung entspricht der Schutzklasse IP68 und ist somit bei korrekter Installation absolut wasserdicht.
Lieferumfang der MobileBlack 200W Caravan Solaranlage
- 2x Offgridtec® OLP Solarmodul 100W V2 PERC mit Schindeltechnologie - 018475
- 1x Offgridtec ABS Kabeldurchführung 1-fach – schwarz mit wasserdichter PEG-Verschraubung
- 2x Offgridtec© ABS Eckprofil Set Heavy Duty schwarz 150x150mm
- 1x Offgridtec 8m 2x6mm H07RNF - Verbindungskabel Solarmodul zu Solarladeregler in Caravan-Ausführung
- 1x Offgridtec 1,5m 10mm² Batterieverbindungskabel mit MIDI-Sicherungshalter - Verbindungskabel Solarladeregler zu Batterie
- 1x Offgridtec® 30A MPPT Dual Solarladeregler mit Nebenlade- und AES Schaltausgang
- 1x Fernanzeige / Display für MPPT Pro Duo Laderegler
- 1x Dekalin Klebeset mit Dekasyl MS-5 Polymerklebstoff, Dekavator Haftvermittler, Reinigungstuch und Bedienungsanleitung
- 1x Einzelkartusche Dekasyl MS-5 Kleber von Dekalin
- 1x Abzweigbuchsen zur Parallelschaltung der Solarmodule
- 2x Solarsteckverbinder Verlängerungskabel 50cm zur Verbindung der am Modul befindlichen Anschlusskabel mit den Abzweigbuchsen
- 1x Batterie-Polklemmen Set
- 1x MIDI Sicherung 40A 58V
Komponenten dieses Sets:
2× 100W 12V OLP Solarpanel v2 Schindeltechnologie PERC
100 Watt Solarmodul 12 Volt mit Overlapping Zelltechnologie (Schindel-Design) für hervorragenden Modulwirkungsgrad und edler Optik.Sehr geringe Abmessungen im Vergleich zu herkömmlichen monokristallinen 12V Solarpaneln.
1× Dachdurchführung 1-fach schwarz für Kabeldurchmesser 13mm-18mm
ABS Kabeldachdurchführung mit einem Eingang in der Farbe schwarz für Kabeldurchmesser: 13-18 mm
1× Solar Eck-Spoiler-Set - 4 Stück - schwarz heavy duty
Solar Eck-Spoiler-Set aus Kunststoff (ABS) schwarz- - Haltespoiler für Solarmodul Montage, massive Version
1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt
1× 1,5m Batteriekabel mit 30A Sicherung M8-Ringkabelschuh
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von Solarakku und Laderegler mit 30A-Absicherung.
1× 30A Duo-Laderegler MPPT Pro 12V 24V für zwei Batteriekreisläufe
Versorgt zwei 12V- oder 24V-Batteriebänke mit Ladestrom, 30A MPPT-Laderegler Duo Pro von Offgridtec, optional mit Fernanzeige und Einbaurahmen.
1× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - schwarz
Schwarzer MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen, inkl. Zubehör zur Vorbereitung
2× 50cm MC4 Verlängerungs-Kabel 6mm² mit MC4-Stecker und Buchse
50cm langes MC4-Verlängerungskabel (Bestückung MC4 Stecker und Buchse ) mit 6mm² Kabelquerschnitt aus strahlenvernetztem Solarkabel für Solarmodule.

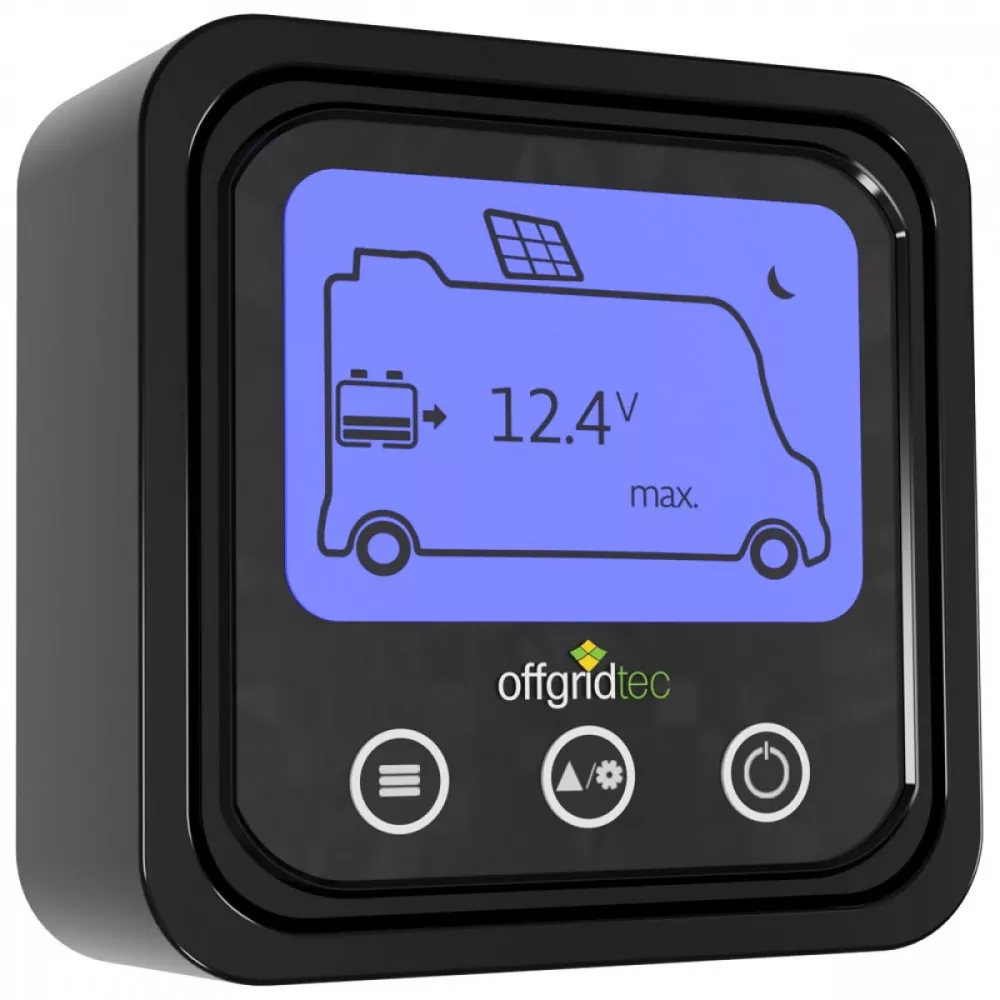

1× Display Fernanzeige für MPPT Pro Duo Laderegler
Echtzeitanzeige aller relevanten Betriebsdaten und des Betriebszustandes, Datenanzeige in grafischer form über ein großflächiges Display, einfach über Touchbuttons bedienbar.
2× C4-Y-Verteiler-Set 2in1 Stecker u. Buchse
C4 Y-Stecker zur Parallelschaltung mehrerer Solarmodule
1× Batterie-Polklemmen - 1 Satz 1x Plus, 1x Minusklemme
1 Satz Batterie-Polklemmen zum Anschluss von Batteriekabeln an Akkus mit herkömmlichen Polen wie z.B. die meisten Autobatterien.
1× Dekalin 6252212 DEKAsyl MS-5 290 ml schwarz Einzelkartusche Kraftkleber
Schwarzer Dekalin MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen z.b. auf Wohnmobilen

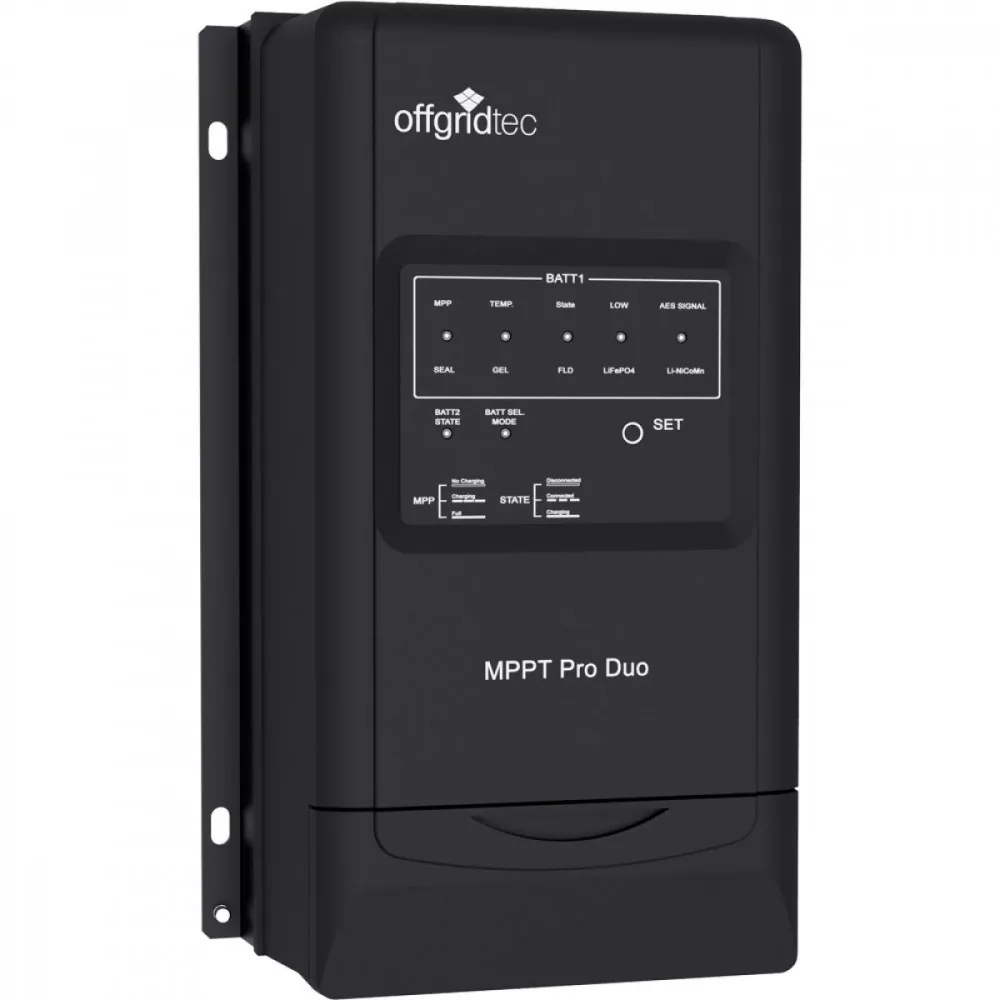

Der Offgridtec® MPPT Pro Duo 30A Solarladeregler
Der MPPT Pro Duoregler kann einen maximalen Ladestrom von 30A verarbeiten. Das bedeutet, dass dieses System theoretisch auf fast 400W Solarmodulleistung erweiterbar ist. Außerdem verfügt das Gerät über einen Nebenladeausgang, über den die Starterbatterie bei längeren Standzeiten parallel zur Bordbatterie geladen werden kann. Damit in Sachen Effizienz auch wirklich vom Optimum gesprochen werden kann, verfügt das Gerät außerdem über einen AES Schaltausgang – dieser ermöglicht bei überschüssigem Solarstrom, das automatische Umschalten von Kühlschränken mit „AES“ von Gas- auf 12V Betrieb.
- maximaler Ladestrom 30A – 390W Modulleistung theoretisch verwendbar
- 30A Lastausgang für 12V Verbraucher direkt am Laderegler
- die übersichtliche Fernanzeige ermöglicht eine Montage des Reglers an schwer zugänglichen Stellen im Fahrzeug ohne dass hierdurch Bedienung und Übersicht über die Systemparameter eingeschränkt werden
- AES-Steuersignal für Auto-Kühlschrank, um Energieverschwendung zu vermeiden
- 100V maximale PV Eingangsspannung
- Digitale Stromkreissteuerung des adaptiven dreistufigen Lademodus zur Verbesserung der Batterielebensdauer
- Max Power-Point Tracking Technologie mit ultraschneller Tracking-Geschwindigkeit und einer garantierten Tracking-Effizienz von mindestens 99,5%
- Abmessungen: 24,7cm x 16,5cm x 6,9cm (LxBxH)
- Gewicht: 1,4KG
- Eigenverbrauch: 26mA bei 12V
- Aktiver Temperatur-Ausgleich für eine optimale Ladung und Gewährleistung einer hohen Batterie-Lebensdauer
- Unterstützung aller wichtigen Batterietypen (Bleisäure, AGM, GEL, LiFePo4)
- Max. Wirkungsgrad: 98%
- via Bluetooth steuerbar (separater Dongle Art.Nr. 8-01-011271 erforderlich) - NUR FÜR ANDROID-GERÄTE
Das 100W OLP Solarmodul mit neuester Schindeltechnologie
Das im System verwendete 100W V2 OLP Solarmodul mit PERC Technologie besticht auf der einen Seite durch sein einzigartiges Moduldesign mit überlappender Waferanordnung (Overlapping-Design), als auch durch den hohen Modulwirkungsgrad, welcher dieses Modul für Anwendungen auf Fahrzeugen wegen des begrenzten Platzangebots besonders interessant macht.
- Generatorleistung: 100 Wp
- Modulspannung (Vmp): 19,4 V
- Max. Strom (Imp): 5,16 A
- Leerlaufspannung (Voc): 22,90 V
- Kurzschlussstrom (Isc): 5,46 A
- Max. Systemspannung: 1000V DC
- Zelltyp: Monokristallin PERC
- Leistungstoleranz: +/- 3%
- Betriebstemperatur: -40 bis +85°C
- Zellen pro Modul: 2 x 34
- Zellengröße: 210 x 33,7mm
- Zubehör: XC802 + 0,9m Kabel + MC4
- Abmessungen: 450 x 1195 x 35mm
- Gewicht: 6,28 kg
- Zellwirkungsgrad von über 22,68%

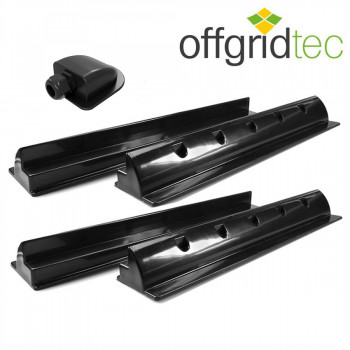

Das professionelles Solar-Montage-System
Spoileprofile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkovenfahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen.
Abmessungen Spoiler: L x B x H: 55cm x 8,9cm (davon ca. 3cm Auflagefläche Modul pro Spoiler) x 6,5cm.

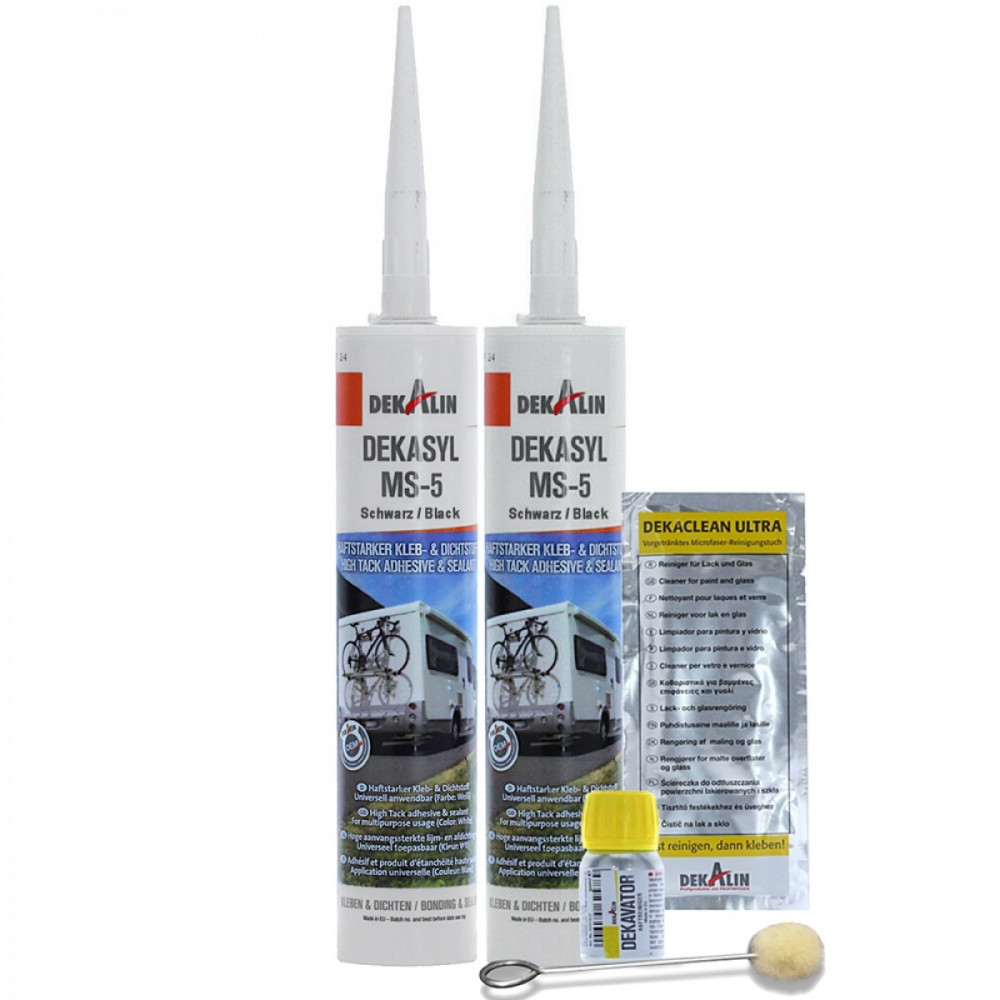

Die Verklebung
Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.
Das Dekalin Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.
Die ABS-Montageprofile
Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.
Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an der Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt: Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung. Verklebt wird die Durchführungen mit dem Klebeset, dass Sie auch zum Aufkleben der Solar-Montagehalterungen verwenden. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden

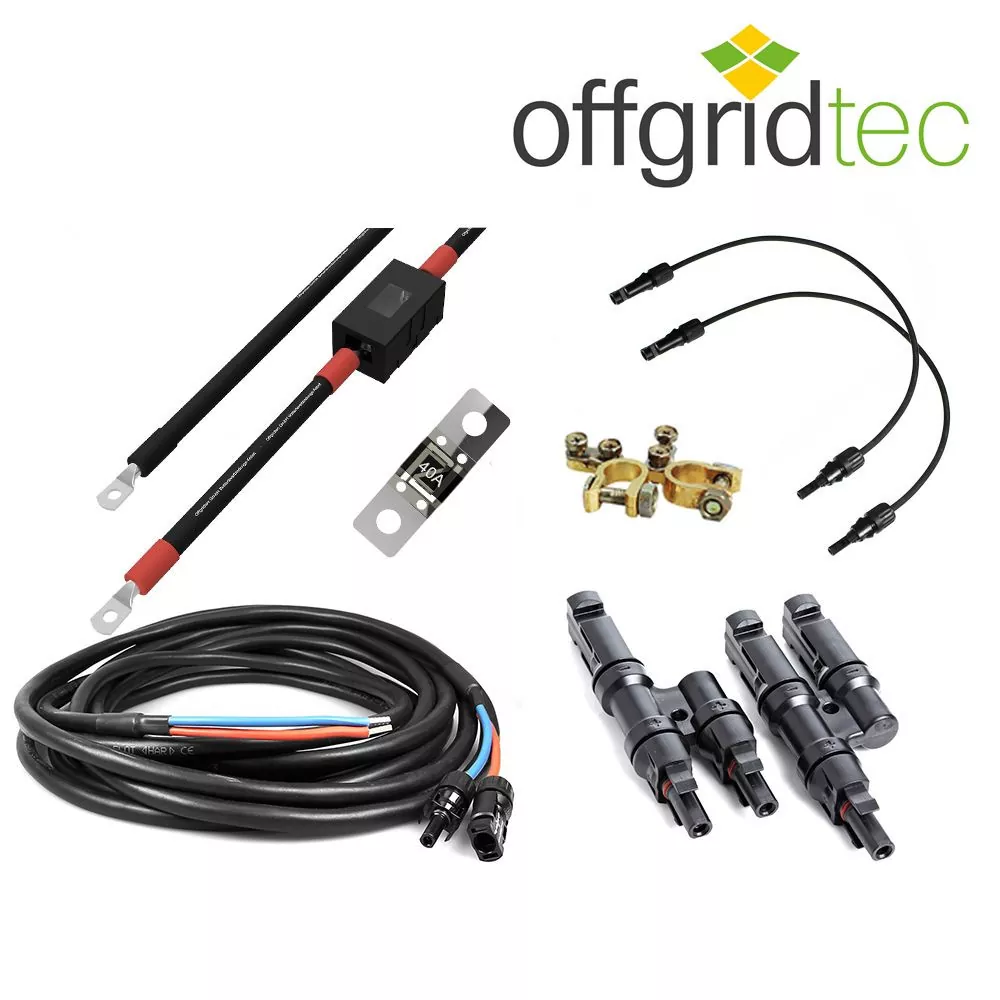

Das Profi-Verkabelungsset
Alle notwendigen Kabel werden Plug & Play ausgeliefert und sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen.
Lieferumfang:
1x Offgridtec 4-01-012876 Offgridtec® MobileBlack 200W 12V MPPT Caravan Solaranlage
-
-
Läuft ganz hervorragend, kann ich nur empfehlen.
