155W MobileBlack 12V Wohnmobil Solaranlage 30A MPPT OLP

Offgridtec® MobileBlack 155W Wohnmobil Solaranlage 30A MPPT OLP Solarmodul

Dieses 155 Watt MobileBlack Solar-Set von Offgridtec® überzeugt durch ein ansprechendes optisches Design in edlem schwarz und durch seine hervorragenden Leistungsparameter. Angefangen bei den OLP Solarmodulen in modernster Schindeltechnologie und einem überragenden Zellwirkungsgrad von über 21%, bis hin zum Offgridtec® MPPT Pro Dualladeregler kann man hier wirklich von einem gelungenen Solar-Set für Wohnmobile sprechen.

155W MobileBlack Caravan Komplettsystem

Dieses Komplettsystem enthält alle Komponenten, um Ihre Akkus in Fahrzeugen aufzuladen. Der im Set enthaltene Dualregler ermöglicht neben dem Aufladen Ihrer Bordbatterie auch das gleichzeitige Laden der Starterbatterie, da er über einen entsprechenden Nebenladeausgang verfügt. Im Lieferumfang enthalten ist umfangreiches Infomaterial, das den Aufbau und Anschluss Schritt für Schritt erklärt – sowohl den technischen Anschluss als auch die Verklebung der Haltespoiler und der Dachdurchführung. Die Kabeldurchführung ist aus dem gleichen Material wie die Spoiler – die PEG Verschraubung entspricht der Schutzklasse IP68 und ist somit bei korrekter Installation absolut wasserdicht.

Lieferumfang der MobileBlack 155W Caravan Solaranlage

• 1x Offgridtec® OLP Solarmodul 155W 12W PERC mit Schindeltechnologie
• 1x Offgridtec ABS Kabeldurchführung 1-fach – schwarz mit wasserdichter PEG-Verschraubung
• 1x Offgridtec 68cm ABS Montage-Profile (1Paar) - zum Befestigen der Solarmodule in schwarz
• 1x Offgridtec 8m 2x6mm H07RNF - Verbindungskabel Solarmodul zu Solarladeregler in Caravan-Ausführung
• 1x Offgridtec 1,5m 2x6mm 30A Batterieverbindungskabel - Verbindungskabel Solarladeregler zu Batterie mit Batteriepolklemmen und M8 Kabelschuhanschluss
• 1x Offgridtec® 30A MPPT Dual Solarladeregler mit Nebenlade- und AES Schaltausgang
• 1x Fernanzeige / Display für MPPT Pro Duo Laderegler
• 1x Dekalin Klebeset mit Dekasyl MS-5 Polymerklebstoff, Dekavator Haftvermittler, Reinigungstuch und Bedienungsanleitung
• 1x MC-4 Verlängerungskabel 50cm zur Verbindung eines am Modul befindlichen Anschlusskabels mit dem Modulverbindungskabel

Komponenten dieses Sets:

1× 68cm Spoiler Solar Dachhalterung Heavy Duty schwarz massiv
Dachspoiler-Set 2 x 68cm massiv schwarz für Solarmodul-Montage auf Fahrzeugen wie Wohnmobile, Boote usw.

1× Dachdurchführung 1-fach schwarz für Kabeldurchmesser 13mm-18mm

ABS Kabeldachdurchführung mit einem Eingang in der Farbe schwarz für Kabeldurchmesser: 13-18 mm

1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt

1× 155W 12V Solarpanel Schindeltechnologie Overlapping
155 Watt Solarmodul 12 Volt mit Overlapping Zelltechnologie (Schindel-Design) für hervorragenden Modulwirkungsgrad und edler Optik.Sehr geringe Abmessungen im Vergleich zu herkömmlichen monokristallinen 12V Solarpaneln.

1× 1,5m Batteriekabel mit 30A Sicherung M8-Ringkabelschuh
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von  Solarakku und Laderegler mit 30A-Absicherung.

1× 30A Duo-Laderegler MPPT Pro 12V 24V für zwei Batteriekreisläufe
Versorgt zwei 12V- oder 24V-Batteriebänke mit Ladestrom, 30A MPPT-Laderegler Duo Pro von Offgridtec, optional mit Fernanzeige und Einbaurahmen.

1× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - schwarz
Schwarzer MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen, inkl. Zubehör zur Vorbereitung

1× 50cm MC4 Verlängerungs-Kabel 6mm² mit MC4-Stecker und Buchse
50cm langes  MC4-Verlängerungskabel (Bestückung MC4 Stecker und Buchse ) mit 6mm² Kabelquerschnitt aus strahlenvernetztem Solarkabel für Solarmodule.

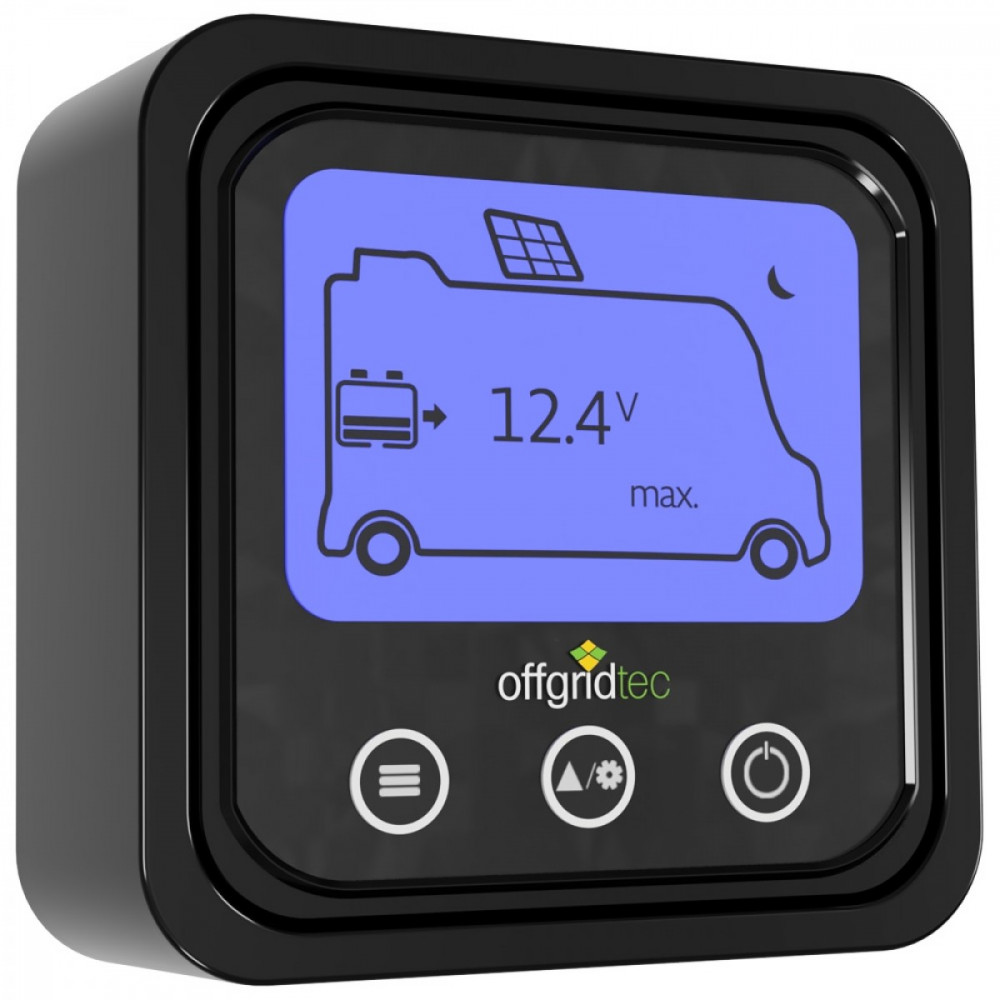

1× Display Fernanzeige für MPPT Pro Duo Laderegler
Echtzeitanzeige aller  relevanten Betriebsdaten und des Betriebszustandes, Datenanzeige in grafischer form über ein großflächiges Display, einfach über Touchbuttons bedienbar.

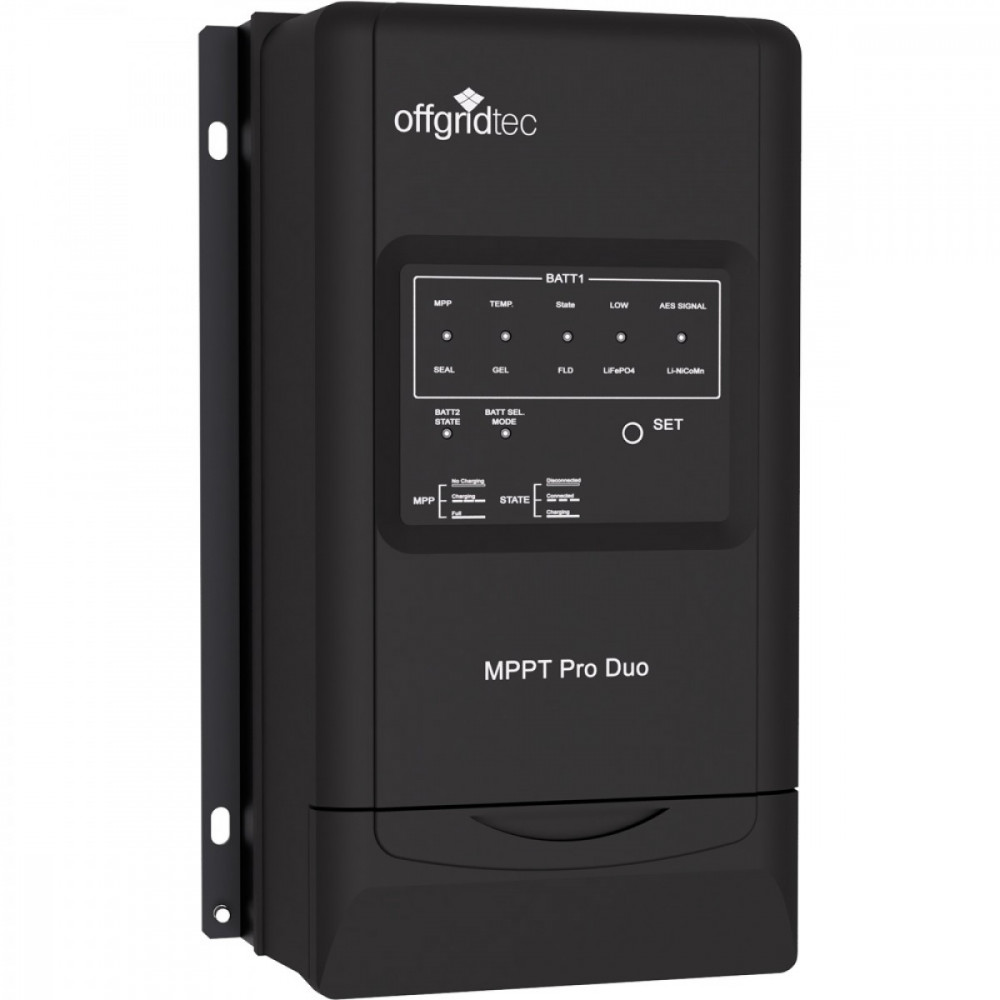

Der Offgridtec® MPPT Pro Duo 30A Solarladeregler

Der MPPT Pro Duoregler kann einen maximalen Ladestrom von 30A verarbeiten. Das bedeutet, dass dieses System theoretisch auf fast 400W Solarmodulleistung erweiterbar ist. Außerdem verfügt das Gerät über einen Nebenladeausgang, über den die Starterbatterie bei längeren Standzeiten parallel zur Bordbatterie geladen werden kann. Damit in Sachen Effizienz auch wirklich vom Optimum gesprochen werden kann, verfügt das Gerät außerdem über einen AES Schaltausgang – dieser ermöglicht bei überschüssigem Solarstrom, das automatische Umschalten von Kühlschränken mit „AES“ von Gas- auf 12V Betrieb.

• maximaler Ladestrom 30A – 390W Modulleistung theoretisch verwendbar
• 30A Lastausgang für 12V Verbraucher direkt am Laderegler
• die übersichtliche Fernanzeige ermöglicht eine Montage des Reglers an schwer zugänglichen Stellen im Fahrzeug, ohne dass hierdurch Bedienung und Übersicht über die Systemparameter eingeschränkt werden
• AES-Steuersignal für Auto-Kühlschrank, um Energieverschwendung zu vermeiden
• 100V maximale PV Eingangsspannung
• Digitale Stromkreissteuerung des adaptiven dreistufigen Lademodus zur Verbesserung der Batterielebensdauer
• Max Power-Point Tracking Technologie mit ultraschneller Tracking-Geschwindigkeit und einer garantierten Tracking-Effizienz von mindestens 99,5%
• Abmessungen: 24,7cm x 16,5cm x 6,9cm (LxBxH)
• Gewicht: 1,4KG
• Eigenverbrauch: 26mA bei 12V
• Aktiver Temperatur-Ausgleich für eine optimale Ladung und Gewährleistung einer hohen Batterie-Lebensdauer
• Unterstützung aller wichtigen Batterietypen (Bleisäure, AGM, GEL, LiFePo4)
• Max. Wirkungsgrad: 98%
• via Bluetooth steuerbar (separater Dongle Art.Nr. 8-01-011271 erforderlich) - NUR FÜR ANDROID-GERÄTE

Das 155W OLP Solarmodul mit neuester Schindeltechnologie

Das im System verwendete 155W OLP Solarmodul besticht auf der einen Seite durch sein einzigartiges Moduldesign mit überlappender Zellenanordnung (Overlapping-Design), als auch durch den hohen Modulwirkungsgrad, welcher dieses Modul für Anwendungen auf Fahrzeugen wegen des begrenzten Flächenangebots besonders interessant macht.

• Modulspannung (Vmp): 21,8V
• Max. Strom (Imp): 7,11A
• Leerlaufspannung (Voc): 25,7V
• Kurzschlussstrom (Isc): 7,54A
• Zellwirkungsgrad: 21,24%
• Temperaturkoeffizient Leistung: -0,43 %/°C
• Temperaturkoeffizient Spannung: -0,34 %/°C
• Temperaturkoeffizient Strom: -0,05 %/°C
• Gewicht: 9,37KG
• Abmessungen: 1310 x 650 x 35 mm
• Schutzklasse Anschlussdose: IP68 (wasserdicht)
• Länge der vormontierten Anschlusskabel: 55cm
• vormontierte Steckverbinder: MC4 kompatible Stecker
• Anzahl der Zellen: 168 (8x21)

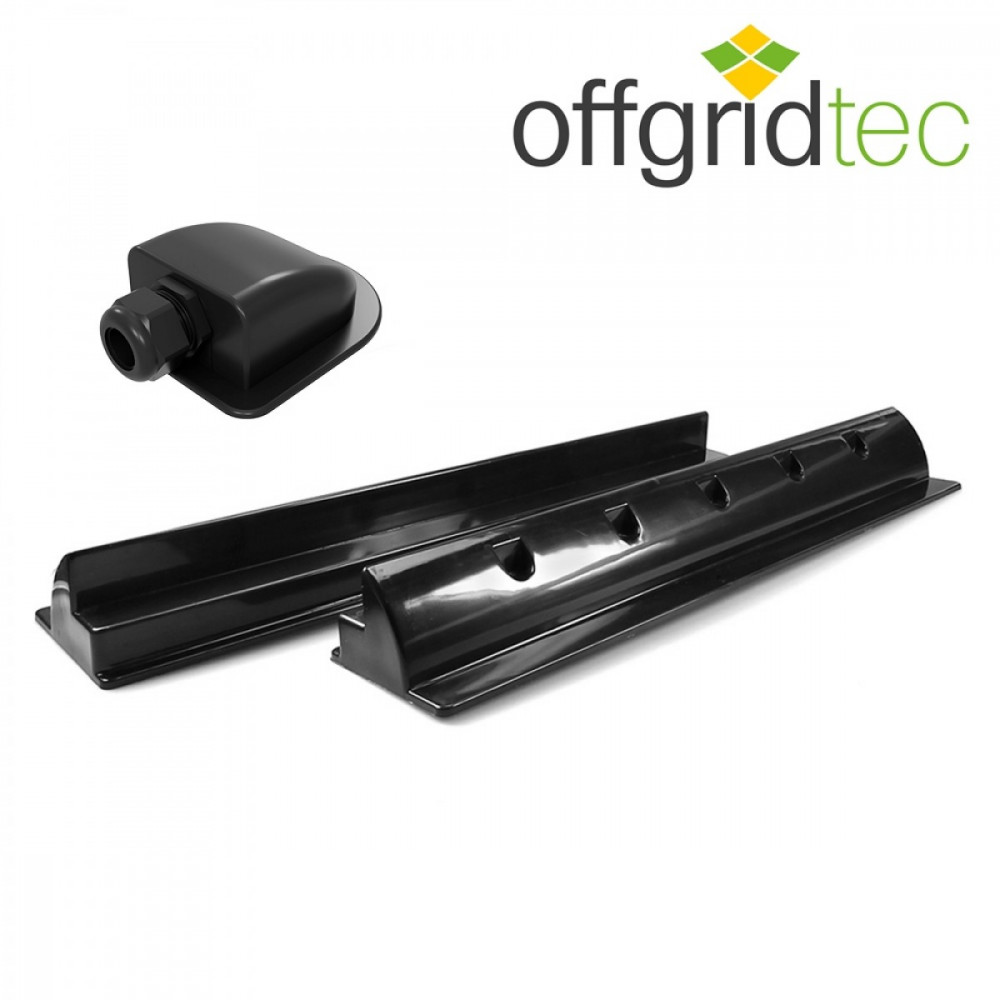

Das professionelles Solar-Montage-System

Spoileprofile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkovenfahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen.
Abmessungen Spoiler: L x B x H: 68cm x 8,9cm (davon ca. 3cm Auflagefläche Modul pro Spoiler) x 6,5cm.

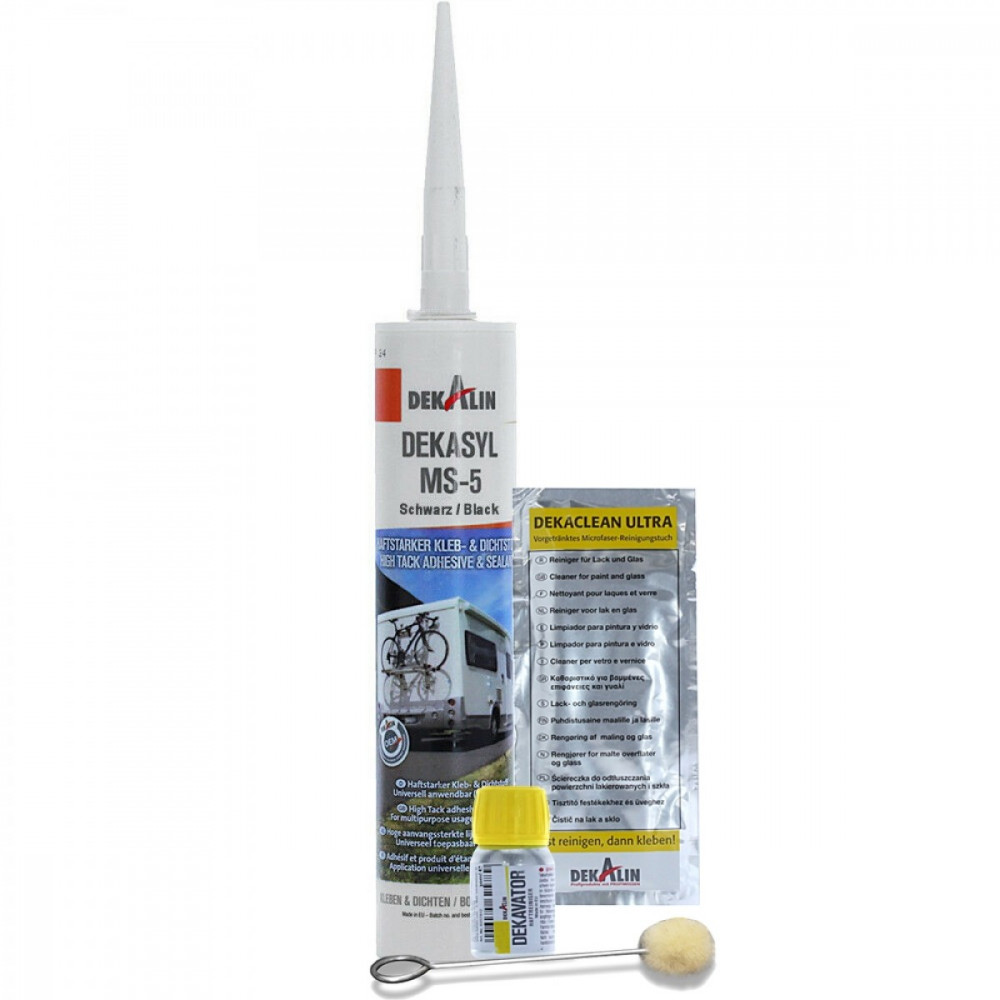

Die Verklebung

Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.

Das Dekalin Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

Die ABS-Montageprofile

Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.

Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an der Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt: Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung. Verklebt wird die Durchführungen mit dem Klebeset, dass Sie auch zum Aufkleben der Solar-Montagehalterungen verwenden. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden

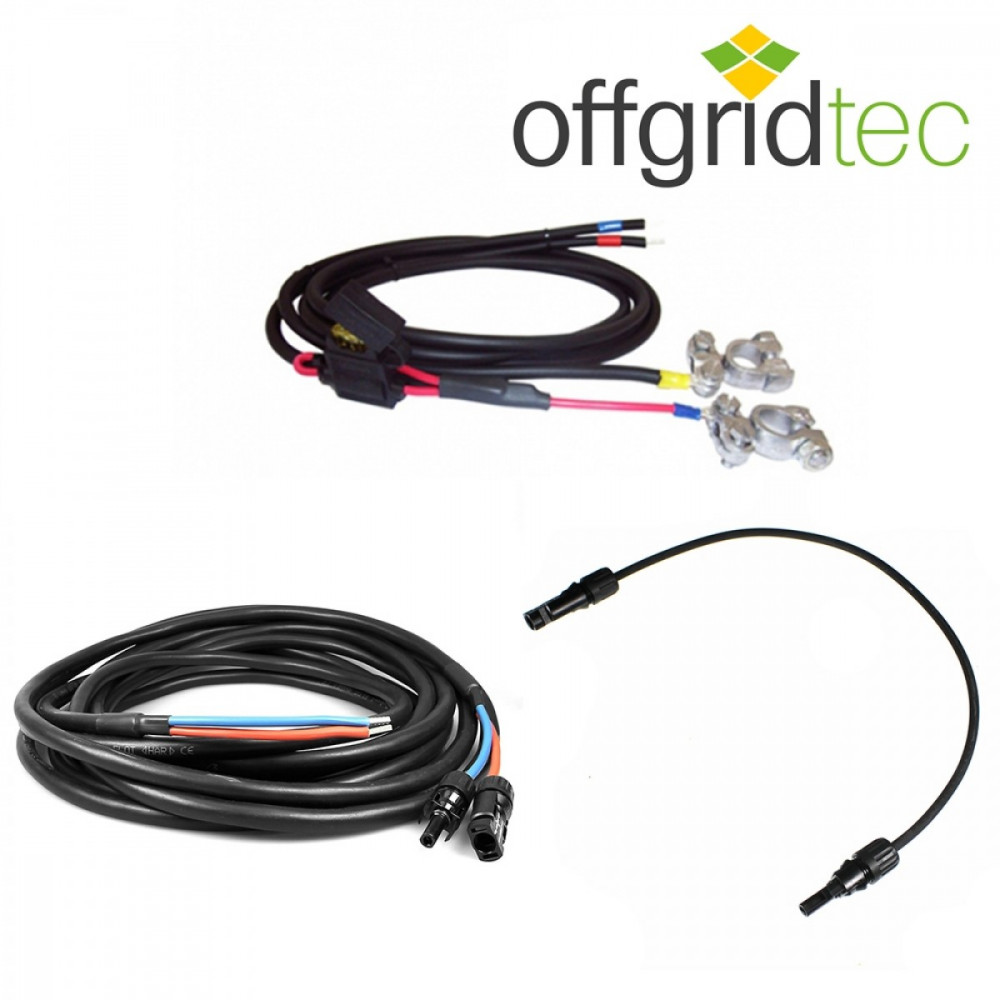

Das Profi-Verkabelungsset

Alle notwendigen Kabel werden Plug & Play ausgeliefert und sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen.

Lieferumfang:

1x Offgridtec 4-01-012877 Offgridtec® MobileBlack 155W 12V MPPT Caravan Solaranlage
