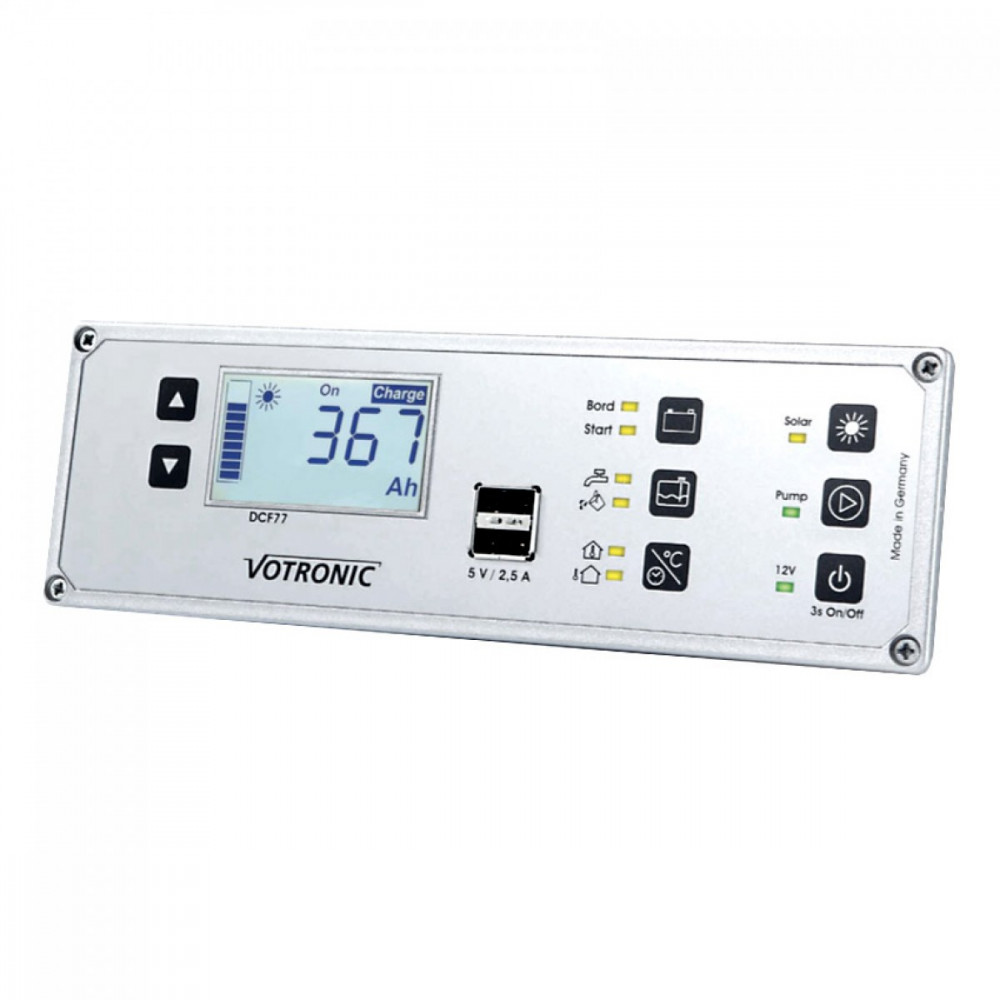

Votronic 5749 VPC Jupiter 400 mit Smart-Shunt und Masseband 75mm²

Kombipanel Jupiter 400 VPC Votronic 5749 VPC Smart Shunt + Masseband

Das Votronic 5749 VPC Power Control Jupiter 100 gehört zu einer innovativen Serie von Kombipanels, die speziell für den Einbau ins Wohnmobil entwickelt worden sind. Es vereint die Funktionen der Modele Merkur 5744 und Terra 5741 und hat darüber hinaus auch noch einiges mehr zu bietendenn er vereint  Solar-Computer, Batteriecomputer und Wasser-Management in einem Gerät. Der 400er ist die größte Version der neuen Multi-Panel Serie von Votronic. Von der Variante 200 und 100 unterscheidet er sich nur durch den maximalen Batteriestrom, der sich mit dem Jupiter Panel messen lässt.

Aktuell ist die Jupiter Serie das Maß aller Dinge unter den Mess- und Anzeigegeräten im Wohnmobil Bereich. Kein anderes Panel bietet eine solche Bandbreite an Funktionen, Mess- und Anzeigemöglichkeiten. Verglichen mit dem Einzelkauf aller enthaltenen Geräte ist Jupiter zu dem deutlich preiswerter.

Integrierter Solarcomputer

Der Solar Computer des Jupiter Kombipanels entspricht von der Leistung und Funktion her dem Solar-Computer S. Die Solaranzeige ist kompatibel mit den meisten Votronic Ladereglern und der Triple Serie.  Es zeigt unter anderem die aktuelle Solarleistung in W, den aktuellen Solarstrom in A , die eingeladene Solarkapazität in Ah und die eingeladene Solarenergie in kWh. Der Solar Computer vermittelt ein umfangreiches Bild der aktuellen Leistung Ihrer Wohnmobil Solaranlage.

Integrierter Batteriecomputer inkl. Smart Shunt und Masseband

Enspricht vom Leistungsumfang her ebenfalls dem Einzelgerät Batterie Computer 400 S (Herstellernummer 1269), welcher auch noch als 200 und 100A Version erhältlich ist. Der Votronic Batteriecomputer vermittelt einen umfangreichen Eindruck über den Zustand Ihrer Starter- und Boardbatterie und wartet mit zahlreichen Funktionen auf.

Mikroprozessorgesteuert werden folgende Werte gemessen, berechnet und angezeigt:

• max. Batteriestrom: 400A
• Batteriespannung Bordbatterie 7 bis 32 V (Volt). interne Messauflösung 0,1 V
• Erlaubt Rückschlüsse auf das Batterieverhalten bei unterschiedlichen Belastungen und dient zur Funktionskontrolle z. B. des Ladegerätes, der Solar-Anlage, Lichtmaschine etc. blinkende Warnanzeige bei Überspannung
• Batteriestrom (laden/entladen) +/- 0 bis max. +/- 1800 A, interne Messauflösung 0,1 A
• Kontrolle der Entladeströme (Belastung) durch Verbraucher, angezeigt durch ein „–“ Zeichen, Kontrolle der Ladeströme, durch ein „Charge“ Zeichen gekennzeichnet
• Batteriekapazität (Ah und %)
• Restladung von 0 Ah / 0% (leer) bis Nennkapazität max. 2000 Ah / 100% (voll)
• Batteriespannung 2. Batterie (z.B. Startbatterie), 7 bis 32 V (Volt), interne Messauflösung 0,1 V
• Schaltausgang frei programmier- und tastbar (PNP, Plus-Potential 12V / 24V, max. 0,5A)
• inkl. Restlaufanzeige

integrierte Füllstandsanzeige für Wassertanks

Das dritte wichtige Highlight des Jupiters 100 ist die Füllstandsanzeige für den Frisch- und Abwassertank. Zusammen mit dem 16A starken Schalter für die Frischwasserpumpe lässt sich auch das Wasser-Management über das Jupiter Kombipanel realisieren.

weitere wichtige Leistungsmerkmale

• Spannungsanzeige für die Starterbatterie
• Potentialfreier Schaltausgang fu¨r ein externes Relais mit frei programmierbaren Schaltschwellen (% Restkapazita¨t) als Tiefentladeschutz und als Hauptschalter
• Innen- und Außenthermometer inkl. 1 Innen- und 1 Außen-Sensor
• Uhr im 24-Stunden-Format
• Doppel-USB-Ladebuchse (5 V/2,5 A)
• Einfache, intuitive Bedienung

wichtige technische Daten

• Einfache, intuitive Bedienung
• kompakt, einfache Montage
• geringe Einbautiefe, niedriger Stromverbrauch
• fu¨r 12 V- oder 24 V-Batterien
• Abmessungen Display: 200x65x30 mm
• Einbaumaße: 185x57x24 mm
• Gewicht ohne Smart-Shunt: nur 200g

Lieferumfang:

1x Votronic 5749 VPC Jupiter 400 Multi-Panel
1x Bedienungsanleitung
1x Temperatur-Sensor für Innen
1x Temperatur-Sensor für Aussen
1x Smart-Messshunt für den Anschluss des Batteriecomputers
2x 5m Anschlussleitungen
1x Masseband abgestimmt auf die Leistung des Batteriecomputers
