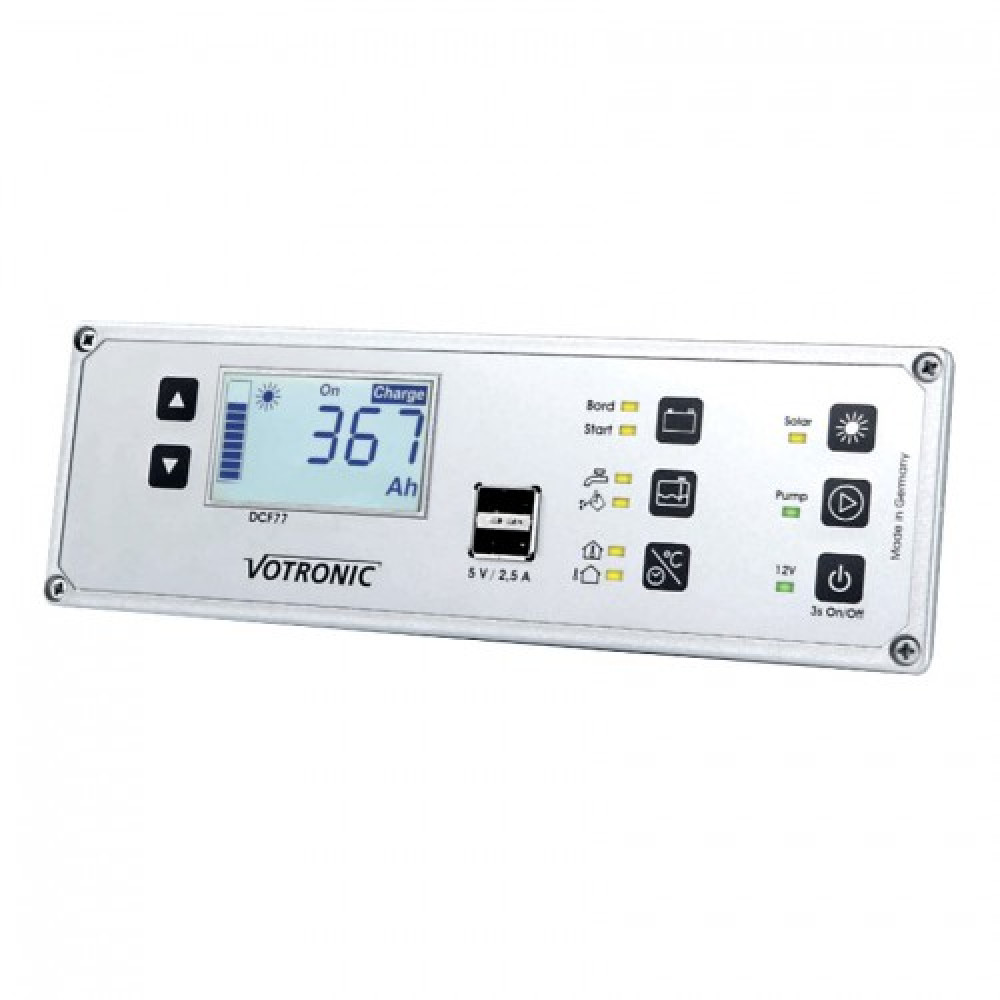

Votronic 5748 VPC Jupiter 200 VPC Kombipanel

Kombipanel Jupiter 200 VPC Votronic 5748 VPC

Das Votronic 5748 VPC Power Control Jupiter 200 gehört zu einer innovativen Serie von Kombipanels, die speziell für den Einbau ins Wohnmobil entwickelt worden sind. Es vereint die Funktionen der Modele Merkur 5744 und Terra 5741 und hat darüber hinaus auch noch einiges mehr zu bieten denn er vereint  Solar-Computer, Batteriecomputer und Wasser-Management in nur einem Gerät. Der 200er ist die zweitstärkste Version der neuen Multi-Panel Serie von Votronic. Von der Variante 100 und 400 unterscheidet er sich nur durch den maximalen Batteriestrom, der sich Jupiter Panel messen lässt und dem mitgelieferten Smart-Shunt + Masseband. Vom FUnktionsumfang her sind die drei Geräte identisch.

Aktuell ist die Jupiter Serie das Maß aller Dinge unter den Mess- und Anzeigegeräten im Wohnmobil Bereich. Kein anderes Panel bietet eine solche Bandbreite an Funktionen, Mess- und Anzeigemöglichkeiten. Verglichen mit dem Einzelkauf aller enthaltenen Geräte ist Jupiter zu dem deutlich preiswerter.

integrierter Solarcomputer

Der Solar Computer des Jupiter Kombipanels entspricht von der Leistung und Funktion her dem Solar-Computer S. Die Solaranzeige ist kompatibel mit den meisten Votronic Ladereglern und der Triple Serie.  Es zeigt unter anderem die aktuelle Solarleistung in W, den aktuellen Solarstrom in A , die eingeladene Solarkapazität in Ah und die eingeladene Solarenergie in kWh. Der Solar Computer vermittelt ein umfangreiches Bild der aktuellen Leistung Ihrer Wohnmobil Solaranlage.

integrierter Batteriecomputer inkl. Smart Shunt und Masseband

Enspricht vom Leistungsumfang her dem Einzelgerät Batterie Computer 200 S, welcher auch noch als 100 und 400A Version erhältlich ist. Der Votronic Batteriecomputer vermittelt einen umfangreichen Eindruck über den Zustand Ihrer Starter- und Boardbatterie und wartet mit zahlreichen Funktionen auf.

Mikroprozessorgesteuert werden folgende Werte gemessen, berechnet und angezeigt:

• max. Batteriestrom: 200A
• Batteriespannung Bordbatterie 7 bis 32 V (Volt). interne Messauflösung 0,1 V
• Erlaubt Rückschlüsse auf das Batterieverhalten bei unterschiedlichen Belastungen und dient zur Funktionskontrolle z. B. des Ladegerätes, der Solar-Anlage, Lichtmaschine etc. blinkende Warnanzeige bei Überspannung
• Batteriestrom (laden/entladen) +/- 0 bis max. +/- 1800 A, interne Messauflösung 0,1 A
• Kontrolle der Entladeströme (Belastung) durch Verbraucher, angezeigt durch ein „–“ Zeichen, Kontrolle der Ladeströme, durch ein „Charge“ Zeichen gekennzeichnet
• Batteriekapazität (Ah und %)
• Restladung von 0 Ah / 0% (leer) bis Nennkapazität max. 2000 Ah / 100% (voll)
• Batteriespannung 2. Batterie (z.B. Startbatterie), 7 bis 32 V (Volt), interne Messauflösung 0,1 V
• Schaltausgang frei programmier- und tastbar (PNP, Plus-Potential 12V / 24V, max. 0,5A)
• inkl. Restlaufanzeige

integrierte Füllstandsanzeige für Wassertanks

Das dritte wichtige Highlight des Jupiters 200 ist die Füllstandsanzeige für den Frisch- und Abwassertank. Zusammen mit dem 16A starken Schalter für die Frischwasserpumpe lässt sich auch das Wasser-Management über das Jupiter Kombipanel realisieren.

weitere Leistungsmerkmale

• Spannungsanzeige für die Starterbatterie
• Potentialfreier Schaltausgang für ein externes Relais mit frei programmierbaren Schaltschwellen (% Restkapazität) als Tiefentladeschutz und als Hauptschalter
• Innen- und Außenthermometer inkl. 1 Innen- und 1 Außen-Sensor
• Uhr im 24-Stunden-Format
• Doppel-USB-Ladebuchse (5 V/2,5 A)
• Einfache, intuitive Bedienung

Eigenschaften

• Einfache, intuitive Bedienung
• speziell für den EInsatz in Reisemobil, bzw. Wohnmobil entwickelt
• kompakt, einfache Montage
• geringe Einbautiefe, niedriger Stromverbrauch
• für 12 V- oder 24 Volt Batterien
• Abmessungen Display: 200x65x30 mm
• Einbaumaße: 185x57x24 mm
• Gewicht ohne Smart-Shunt: nur 200g
• hochwertige Technologie made in Germany

Lieferumfang:

1x Votronic 5748 VPC Jupiter 200 Multi-Panel
1x Bedienungsanleitung
1x Temperatur-Sensor für Innen
1x Temperatur-Sensor für Aussen
1x Smart-Messshunt für den Anschluss des Batteriecomputers
2x 5m Anschlussleitungen (Steruerleitungen)
1x Masseband 35mm für Messshunt Anschluss
