Votronic 2152 Fehlerstromschutzeinrichtung RCBO 16-30

FI-Schalter Votronic 2152 Fehlerstromschutzeinrichtung RCBO 16-30

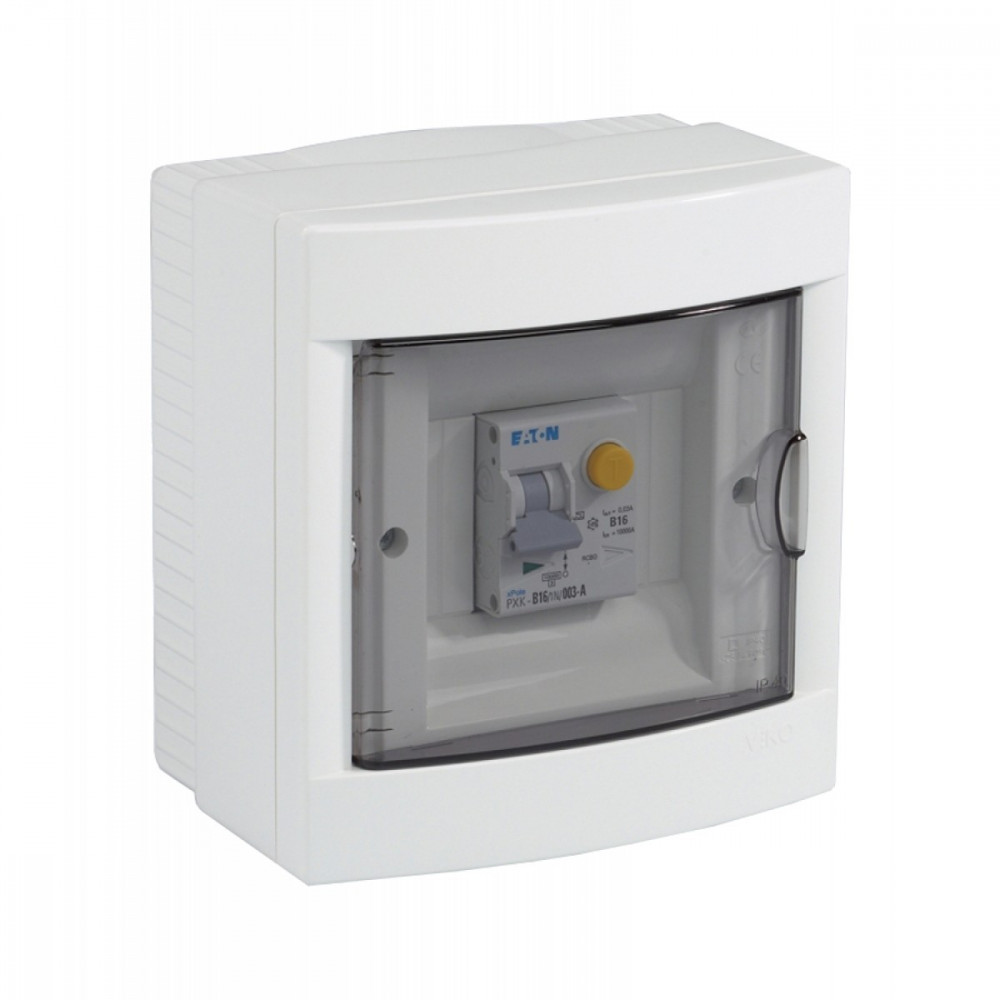

Der Votronic RCBO 16-30 (MPN 2152) ist eine Fehlerstromschutzeinrichtung für Personenschutz mit 1+N-poligem Leitungsschutzautomat und integriertem FI-Schutzschalter zur optimalen Absicherung der 230 V-Anlage in Fahrzeugen. Die RCBO 16-30 ist für die Montage in Wohnmobilen und anderen Fahrzeugen ausgelegt und sollte in die Nähe des 230V Anschlusses installiert werden.

technische Merkmale:

• Leitungsschutzautomat: 230 V AC/16A
• Fehlerstromabschaltung:  30ma
• Fehlerstromtyp: A
• Energiebemessungsklasse: 3
• Auslo¨secharakteristik: B
• Schutzart (Grehäuse):  100 x 140 x 100 mm
• Abmessungen: 140 x 140 x 100 mm

mit integrierter Funktionsprüfung

Den gelben Prüfknopf bei anliegender 230 V-Betriebsspannung drücken. Der Ein/Aus-Schalter muss auslösen und springt in die untere Kippstellung. Die Stromzufuhr ist unterbrochen und die Ein/Aus-Anzeige wird grün dargestellt. Durch hochhebeln des Ein/Aus-Schalters wird die Spannungsversorgung wieder hergestellt und die Ein/Aus-Anzeige ist rot hinterlegt. Der Funktionstest sollte im Idealfall 1x monatlich durchgeführt werden.

Lieferumfang
1x Votronic 2152 Fehlerstromschutzeinrichtung RCBO 16-30
1x Montage- und Bedienungsanleitung
1x Aufkleber fu¨r Funktionspru¨fung

Daten:
