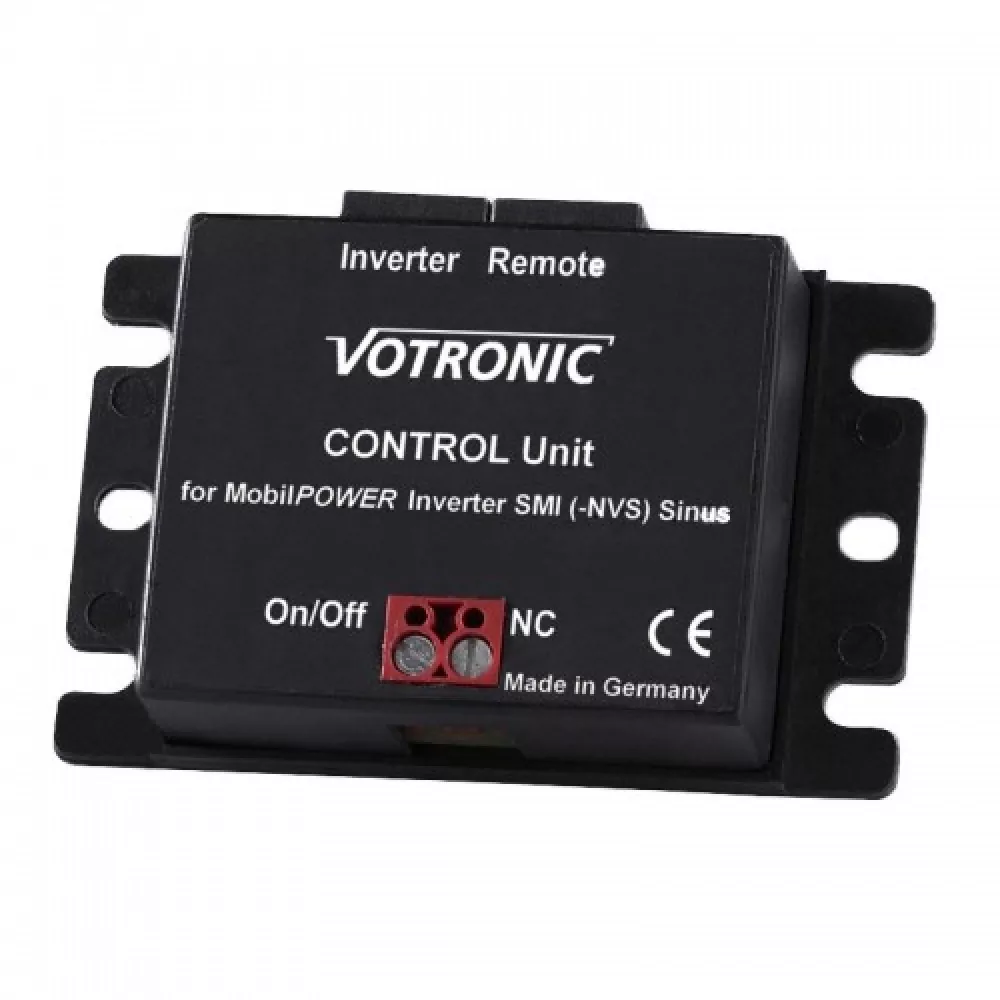

Ein/Aus-Schalter für Votronic MobilPOWER Sinus Wechselrichter
Mit dem EIN/AUS-Steuergerät können die Votronic MobilPOWER Wechselrichter der Baureihe SMI Sinus über den Anschluss D+ der Lichtmaschine automatisch ein- und ausgeschaltet werden.
Durch Anlegen von 12V- bzw. 24V-Batteriespannung über Hauptschalter, Zeitschaltuhr, einfachen Ein/Aus-Schalter usw. an die Anschlussklemme On/Off, kann der Wechselrichter ebenso ein- und ausgeschaltet werden.
Das am Wechselrichter vorhandene Bedienteil kann entfallen, da der MobilPOWER nun über das EIN/AUS-Steuergerät ein- und ausgeschaltet wird. Soll das Bedienteil weiterhin als Anzeigepanel verwendet werden, kann es als Fernbedienung abgesetzt vom Gerät platziert werden. Dazu steht die im Lieferumfang des Inverters befindliche, 5 m lange Steuerleitung zur Verfügung.
Funktion
Wird der Steuereingang an dem EIN/AUS-Steuergerät mit Spannung versorgt, startet der Wechselrichter nach einer Wartezeit von 3 Sekunden seinen Betrieb. Identisch zum Einschaltvorgang wird auch mit einer Zeitverzögerung von ca. 3 Sekunden das Gerät ausgeschaltet.In Verbindung mit dem EIN/AUS-Steuergerät startet der Wechselrichter immer im Dauerbetrieb. Die Schalterfunktion am Bedienteil ist eingeschränkt d.h., das Aus- und Einschalten des Wechselrichters von Hand ist nicht mehr möglich. Jedoch kann im Fehlerfall über diesen Schalter das Gerät wieder zurückgesetzt und der Wechselrichter über das EIN/AUS- Steuergerät wieder in Betrieb genommen werden.Wird die Steuerspannung am Steuereingang D+ des EIN/AUS-Steuergerätes entfernt, schaltet sich der Wechselrichter in jedem Fall aus.
Lieferumfang:
1x Votronic 2065 Control Unit
Anschlusskabel 30cm lang
Daten:
| Artikelnummer |
OF8-15-007290 |
| Hersteller Teilenummer |
2065 |
| Produkttyp |
Schalter |
| Hersteller |
Votronic |
| Gewicht |
0,06 kg |
| EAN |
4250683601353 |
