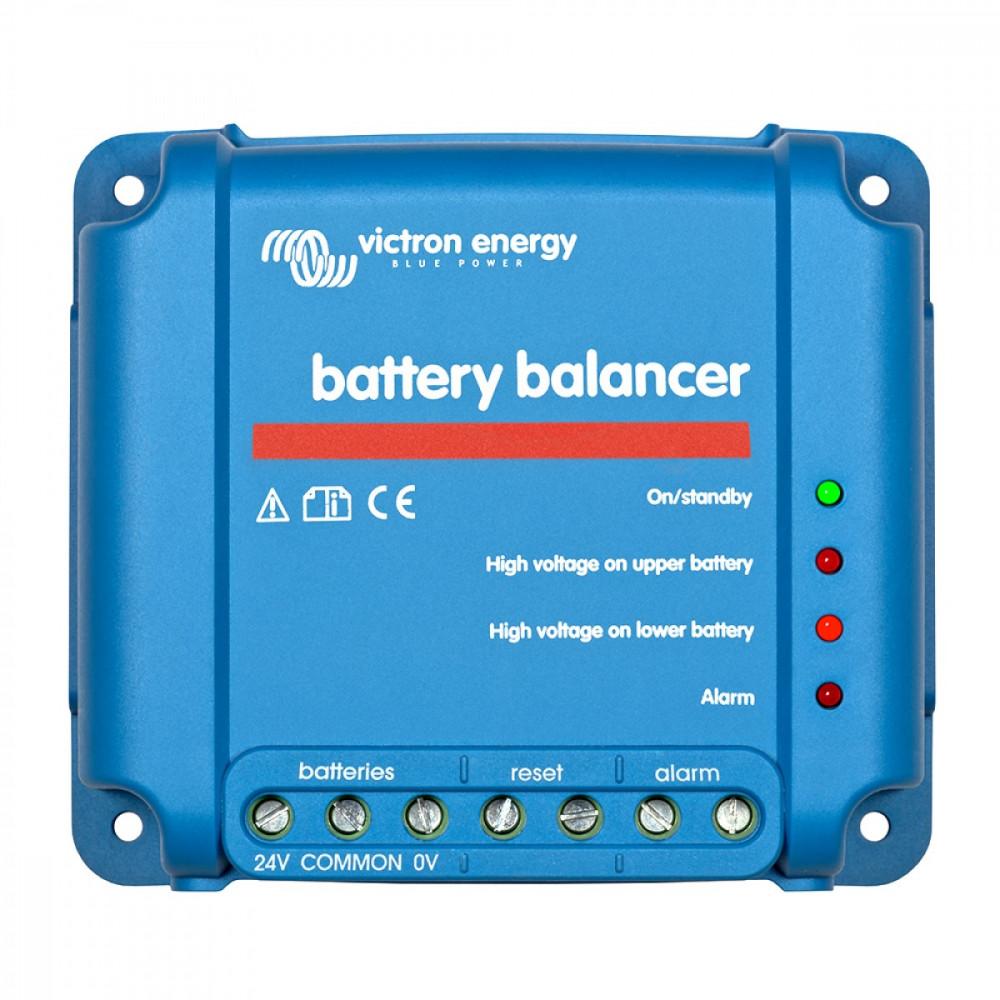

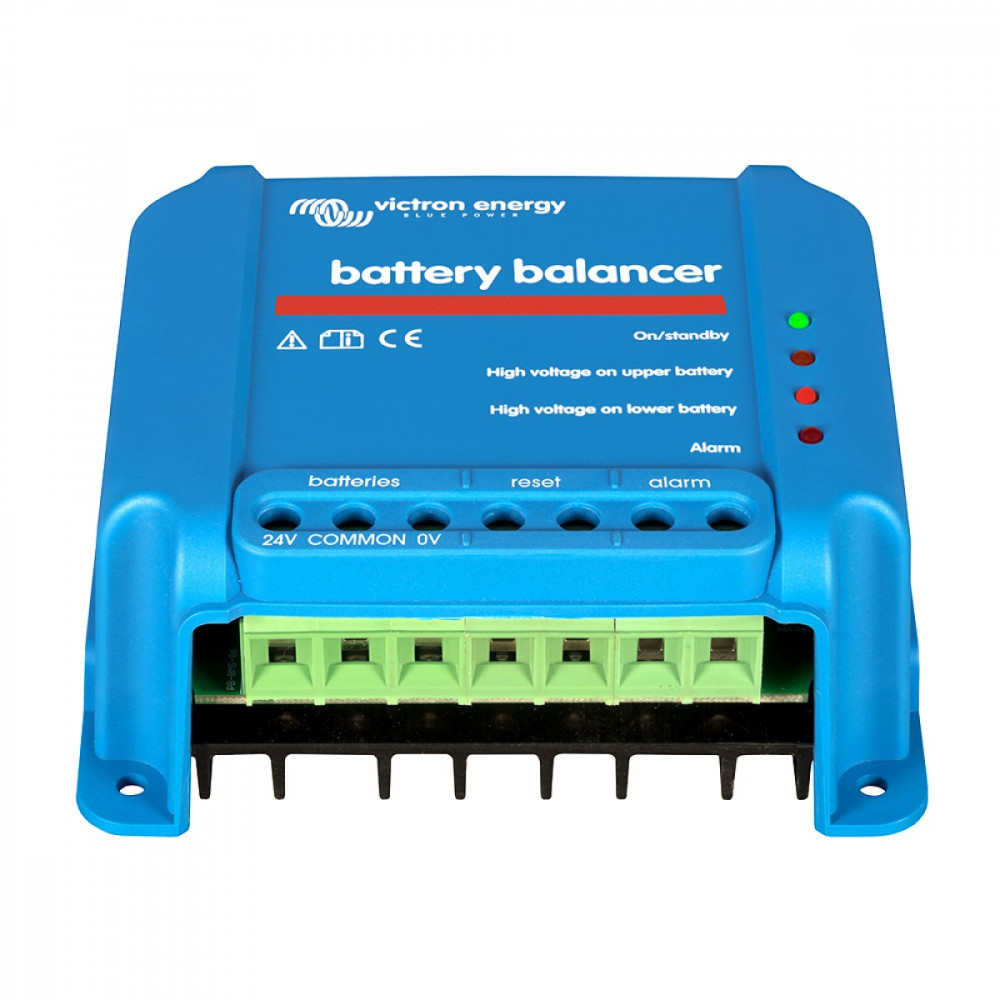

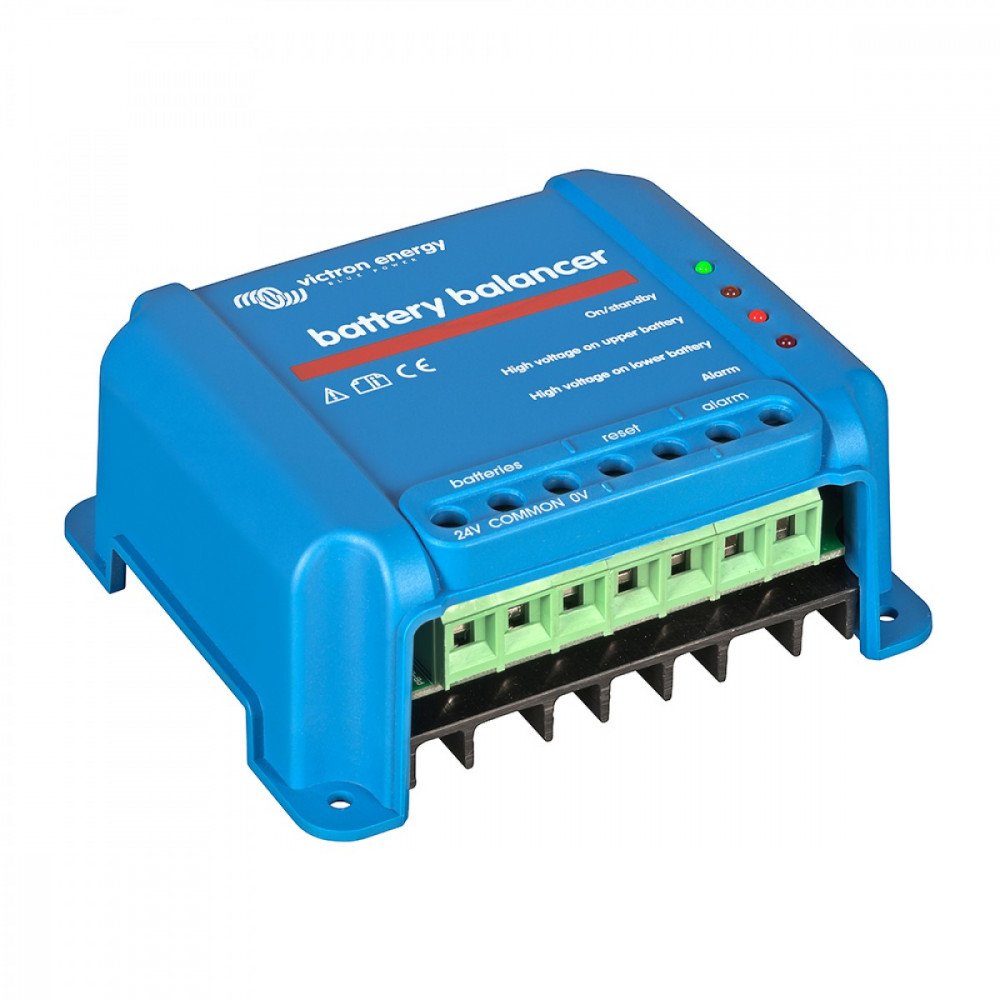

Balancer Ladungsausgleicher für 12V Batterien in 24V- oder 48V-Systemen von Victron Energy
Der Victron Energy Battery Balancer (MPN BBA000100100) ist Ladungszustandsausgleicher, bzw Spannungsausgleicher für 24V und 48V Batterie-Bänke. Er gleicht den Ladezustand von zwei in Serie geschalteten 12V Batterien oder von mehreren parallele Strängen von in Serie geschalteten Batterien aus. Damit vermeidet der Balancer Schäden an der Batterie durch ein Ungleichgewicht des Ladestatus.
Das Problem: Die Lebensdauer einer teuren Batteriebank kann durch ein Ungleichgewicht des Ladestatus wesentlich verkürzt werden
Eine Batterie mit einem leicht erhöhten internen Leckstrom in einer 24V bzw. 48V Bank aus mehreren in Serie/paralell- geschalteten Batterien verursacht, dass diese Batterie und parallel geschaltete Batterien nicht ausreichend geladen werden und bei in Serie geschalteten Batterien kommt es in diesem Fall zu einer UÜerladung. Außerdem sollten neue Zellen bzw. Batterien, wenn sie in Serie geschaltet werden, alle den gleichen anfänglichen Ladezustand haben. Kleinere Unterschiede lassen sich während der Konstantspannungsphase oder der Ausgleichsladung ausgleichen. Größere Unterschiede führen jedoch aufgrund einer übermäßigen Gasung (welche durch das Überladen hervorgerufen wird) bei den Batterien, die einen höheren anfänglichen Ladestatus hatten und aufgrund von Sulfation (durch das mangelnde Laden hervorgerufen) bei den Batterien mit einem geringeren anfänglichen Ladestatus zu Beschädigungen.
Die Loöung: Batterie-Balancing durch den Victron Battery Balancer
Der Battery Balancer (Ladungszustandsausgleicher) gleicht den Ladezustand von zwei in Serie geschalteten 12V Batterien oder von mehreren parallele Strängen von in Serie geschalteten Batterien aus.
Wenn die Ladespannung eines 24V-Batteriesystems auf u¨ber 27,3V ansteigt, schaltet sich der Battery Balancer ein und vergleicht die Spannung bei den zwei in Serie geschalteten Batterien. Der Battery Balancer entnimmt der Batterie (oder den parallel geschalteten Batterien) mit der höchsten Spannung einen Strom von bis zu 0,7A. Der daraus resultierende Unterschied beim Ladestrom sorgt dann dafür, dass sich alle Batterien an denselben Ladezustand angleichen.
Falls notwendig können mehrere Balancer parallel geschaltet werden.
Eine 48 V Batterie-Bank kann mit drei Battery Balancern ausgeglichen werden.
LED Anzeigen
Grün: ein (Batteriespannung > 27,3V)
Orange: unterer Batteriekreislauf aktiv (Abweichung > 0,1V)
Orange: oberer Batteriekreislauf aktiv (Abweichung > 0,1V)
Rot: Alarm (Abweichung > 0,2V) Bleibt aufrecht, bis die Abweichung auf unter 0,14V zurückgegangen ist oder, bis die Systemspannung auf unter 26,6V abfällt.
Alarm-Relais
Normal offen. Schließt sich, wenn sich die rote LED einschaltet und öffnet sich, wenn sich die rote LED ausschaltet.
Alarm zurücksetzen
Es sind zwei Anschlüsse zum Anschließen eines Drucktasters verfuübar. Werden die beiden Anschlüsse gekoppelt, wird das Relais zurückgesetzt.
Der Zustand "Zurücksetzen" bleibt solange aktiv, bis der Alarm vorüber ist. Danach schließt das Relais wieder.
Lieferumfang:
1x Victron BBA000100100 Battery Balancer
1x Bedienungsanleitung
| Artikelnummer |
8OF-67-009670 |
| Hersteller Teilenummer |
BBA000100100 |
| Hersteller |
Victron Energy |
| EAN |
8719076020950 |
