D+Simulator Votronic 3066

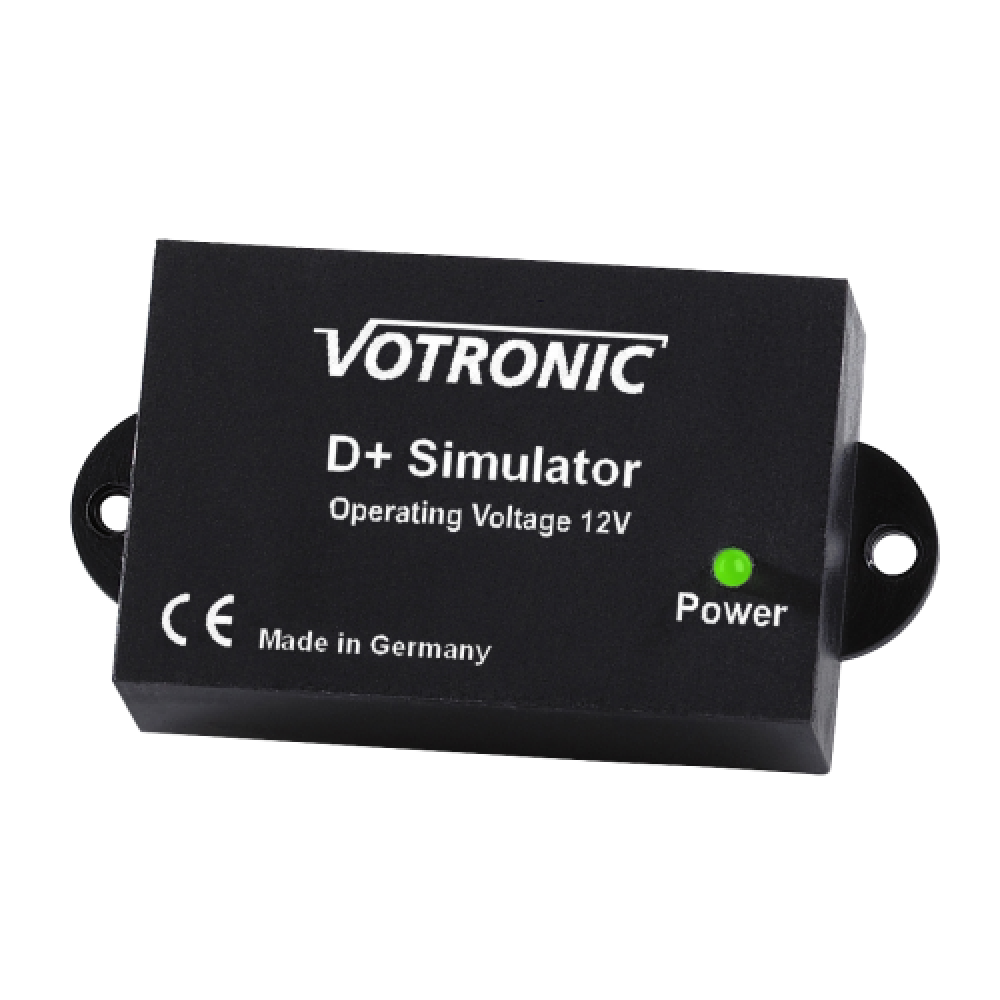

D+ Simulator 3066 von Votronic

Sollen Zusatzverbraucher nur eingeschaltet werden, wenn die Lichtmaschine bei laufendem Motor Strom liefert oder soll durch Zusammenschalten von Bord-und Starterbatterie die Bordbatterie über ein Trennrelais mit geladen werden, wird der D+ Kontakt der Lichtmaschine zum Feststellen des Ladebetriebes einer Lichtmaschine eingesetzt. Ist dieser nicht zugänglich oder bei neueren Lichtmaschinen nicht vorhanden, erzeugt der VOTRONIC D+ Simulator dieses Signal durch Überwachung der an die Lichtmaschine angeschlossenen Starterbatterie.

Funktionsumfang

• Schaltausgang (Output): Anschlussmöglichkeit für Leistungsrelais mit max. 1A Haltestrom (+ schaltend, überlastungssicher und kurzschlussfest)
• Schaltverzögerung ca. 4 Sekunden zum Vermeiden von Fehlansteuerungen durch Spannungseinbrüche
• Bei Schwingungsneigung automatische Verlängerung der Abschaltverzögerung bis zu 90 Sekunden
• Anzeige bei D+ „Ein“ über LED
• Geringer Eigenverbrauch

Einsatzmöglichkeiten

• Durch eine intelligente Spannungsauswertung der an die Lichtmaschine angeschlossenen Batterie wird der Ladebetrieb erkannt. Somit ist es möglich ein nachgeschaltetes Batterietrennrelais anzusteuern, um die Bord Batterie bei laufendem Motor nachzuladen.
• Weitere Einsatzmöglichkeiten ergeben sich bei der Steuerung von Zusatzverbrauchern, die nur bei ausreichender Ladung der Batterie aktiviert werden sollen. Zum Beispiel das Einschalten einer Klimaanlage im Fahrbetrieb oder das Zuschalten von Ventilatoren zu Innenraumbelüftung.
• Durch die dauernd leuchtende LED (Leuchtdiode) wird das Einschalten des Steuerausgangs angezeigt. Somit ist es möglich, das Nachladen der Starterbatterie zu überwachen. Durch Verbinden des Schaltausgangs mit einer Anzeige (12V-Lämpchen) ist der D+ Simulator darüber hinaus als Lade-Fernüberwachung einsetzbar.
• Nicht geeignet für Fahrzeuge nach Euro-Norm:6.

Lieferumfang:

Votronic D+ Simulator 3066 + Betriebsanleitung
