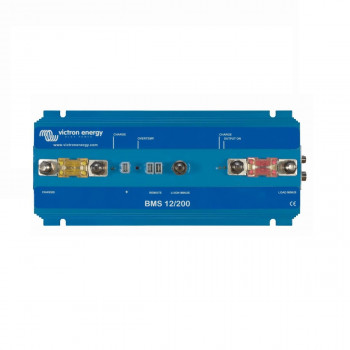

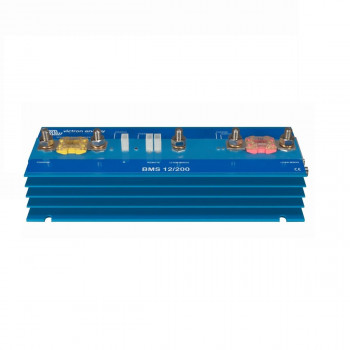

BMS 12-200 für Victron LiFePo4-Akku-Serie - Batteriemanagementsystem
Dieses BMS (Batteriemanagementsystem) ist ausgelegt auf 12V Batteriessysteme. Es können bis zu 10 Batterien parallel geschaltet werden, so dass eine Gesamtkapazität von 2.000AH / 12V (10x200Ah) erreicht werden kann. Der Leistungsschalter ist bereits im BMS integriert, der Dauerstrom ist auf 200A begrenzt. Eine Reihenschaltung (z.B. 24V bzw. 48V System) ist mit dem BMS12/200 nicht möglich.
Die LiFePo4-Batterien von Victron Energy verfügen über eine integrierte Zellenausgleichs- und Zellenüberwachungsfunktion. Es lassen sich bis zu zehn Batterien parallel und bis zu vier Batterien in Reihe schalten, sodass sich eine 48 V Batteriebank mit bis zu 3000 Ah zusammenbauen lässt. Die Kabel der Zellenausgleichs-/Überwachungsfunktion lassen sich miteinander verketten und müssen an ein Batterie-Management-System (BMS) angeschlossen werden.
Jede einzelne Zelle eines LiFePO4 Akkus muss gegen Überspannung, Unterspannung und Übertemperatur geschützt werden.
Victron LiFePO4 Batterien haben integriertes Balancing, die Temperatur- und Spannungsregelung wird mit zwei M8-Rundsteckverbindern (BTV Kabelsätze) an die VE.Bus BMS verbunden.
Die wichtigsten Funktionen:
- Unterbrechen bzw. Abschalten der Last, wenn die Spannung einer Batteriezelle unter 2,5 V abfällt.
- Stoppen des Ladevorgangs, wenn die Spannung einer Batteriezelle auf über 4,2 V ansteigt.
- Abschalten des Systems, wenn die Temperatur der Zelle 50 C übersteigt.
- Regelbare Strombegrenzung für Wechselstromgenerator
- 12V 200A Lastausgang kurzschlusssicher
Es können noch weitere Funktionen hinzugefügt werden: man beachte hierzu die einzelnen BMS-Datenblätter.
