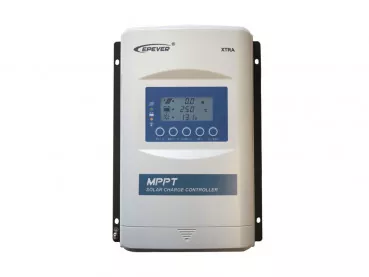

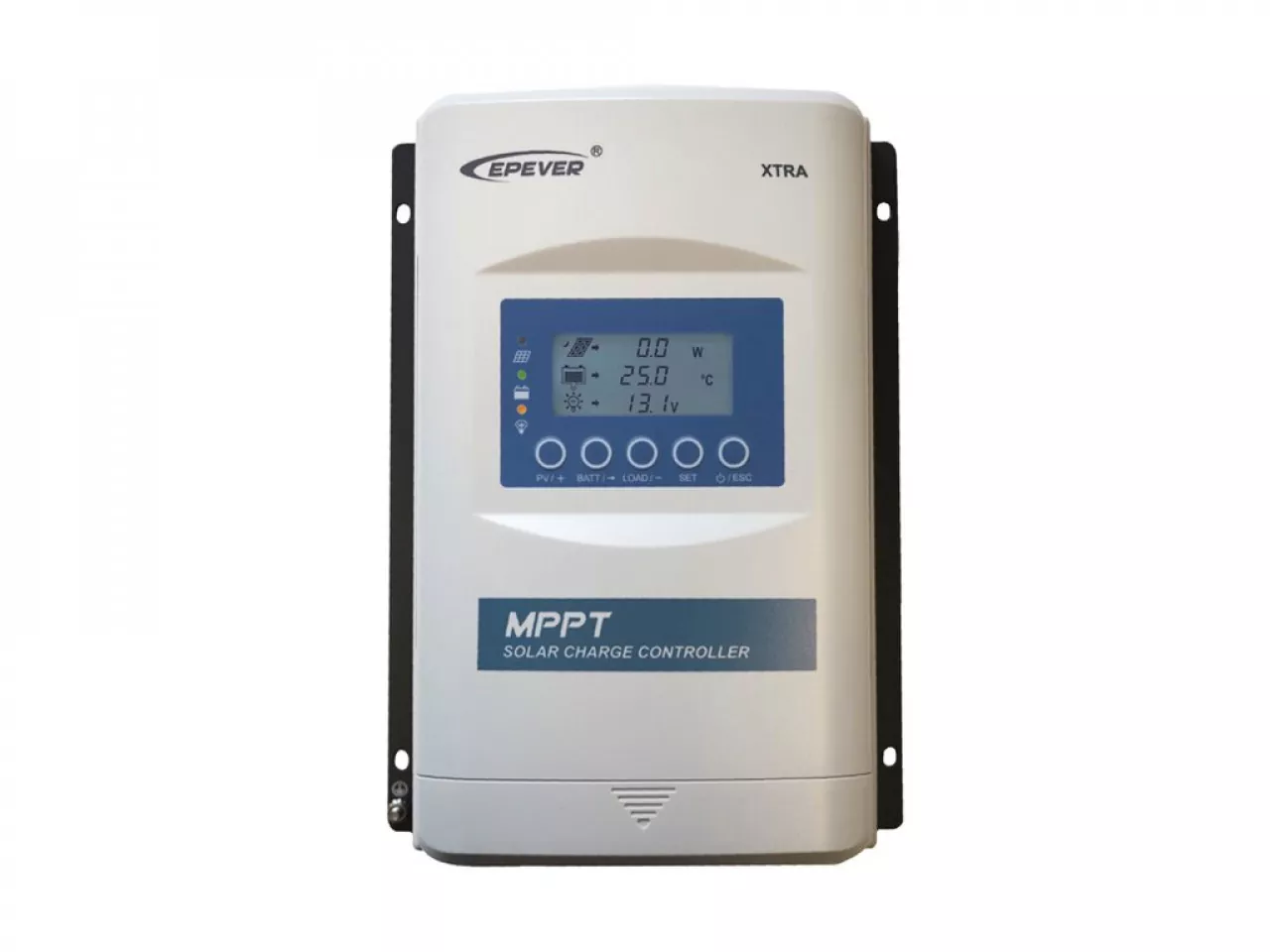

MPPT Laderegler EPSolar XTRA4415N-XDS2 40A 12-48V
Optimieren Sie Ihre Solaranlage mit unserem innovativen 40A MPPT Laderegler. Dieser fortschrittliche Regler bietet Ihnen unvergleichliche Vielseitigkeit und Kontrolle über Ihre Energiegewinnung.
Höchste Effizienz und Leistung:
- Ultraschnelle MPPT-Technologie maximiert den Ertrag Ihrer Solarmodule bei jedem Wetter.
- Hoher Wirkungsgrad von bis zu 98% minimiert Energieverluste und spart wertvollen Strom.
- Präzise Erkennung mehrerer MPPs sorgt für optimale Ladeergebnisse auch bei komplexen Anlagen.
Umfassende Konfigurationsmöglichkeiten:

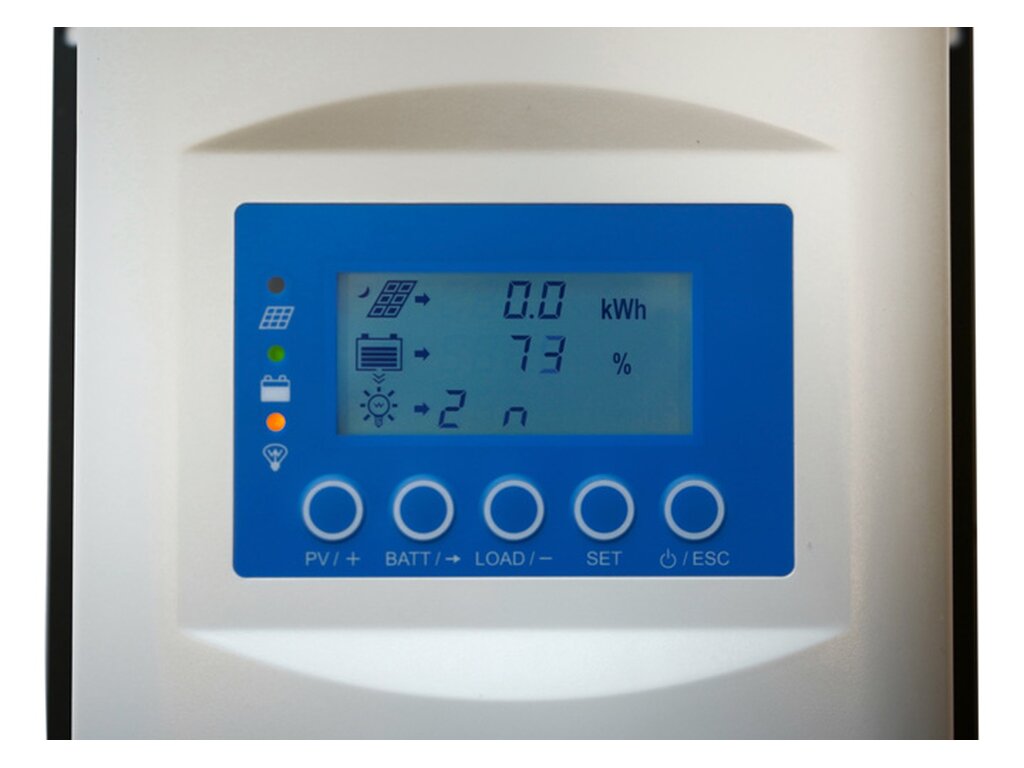

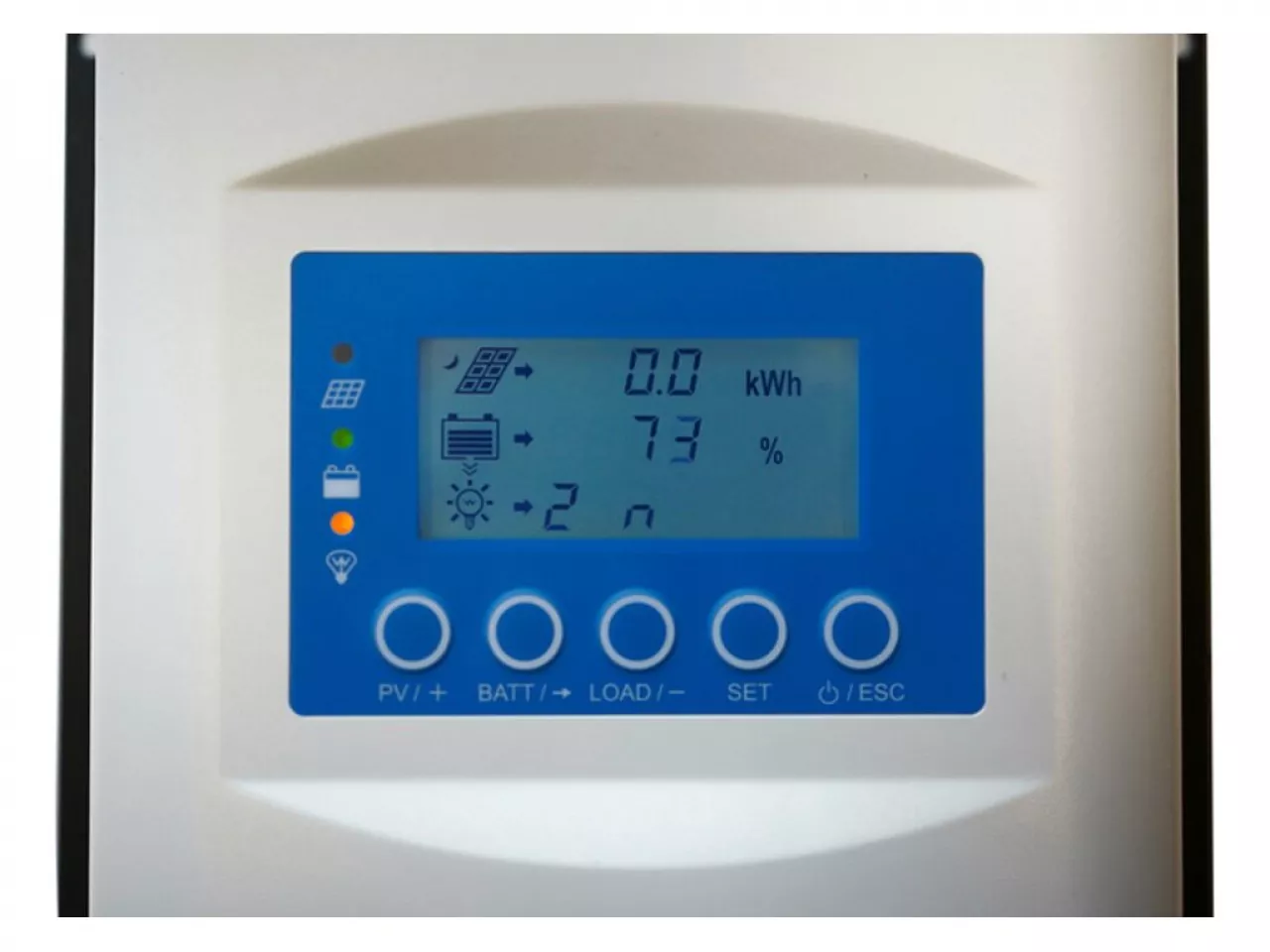

- Intuitives LCD-Display ermöglicht die einfache Bedienung und Anpassung der Einstellungen.
- Manuelle Anpassung von Batterietyp, Laststeuerung und weiteren Parametern.
- Fernsteuerung per optionalem Display MT50 oder Smartphone-App für noch mehr Komfort.
Flexibilität und Kompatibilität:
- 4 wählbare Batterietypen (Blei-Säure, AGM, Gel, Lithium) und frei programmierbare Spannungen.
- Automatische Begrenzung von Ladeleistung und -stromstärke für sicheren Betrieb.
- Großer MPP-Betriebsspannungsbereich für den Einsatz mit verschiedensten Solarmodulen.
Erweiterte Funktionen:
- RS485-Schnittstelle mit MODBUS-Industriestandard für die Integration in bestehende Systeme.
- PC-Software zur umfassenden Kontrolle und Programmierung des Reglers.
- Echtzeit-Energiestatistik für detaillierte Einblicke in die Leistung Ihrer Anlage.
- Überhitzungsreduzierungsfunktion und Batterietemperaturkompensationsfunktion für lange Lebensdauer und optimale Leistung.
- Mehrere Arbeitsmodi zum Laden für verschiedene Anwendungsfälle.
Überwachung und Steuerung:
- Optionales Display MT50 für die bequeme Bedienung und Anzeige aller relevanten Daten.
- Monitoring per PC-Software oder Smartphone-App für Fernzugriff und Kontrolle.
- 2 Timer zur Steuerung von Nachtbeleuchtung oder anderen Verbrauchern.
Dieser Solarladeregler ist die perfekte Wahl für alle, die das Maximum aus ihrer Solaranlage herausholen möchten. Profitieren Sie von innovativer Technologie, einfacher Bedienung und umfassender Kontrolle.
| Spannungsbereich: |
MPP bis zu 108V |
| Erdung: |
Negativ |
| Reglerart: |
MPPT |
| Systemspannung: |
12/24/36/48V |
| Nennladestrom: |
40A |
| Versandgewicht: |
3,00 kg |
Technische Spezifikationen (linke Spalte 30A Modell)
| XTRA ----- XDS1 |
3415N |
4415N |
| Art. Nr. |
3939-1 |
3939-2 |
| Elektrische Daten |
| System Nennspannung |
12/24/36/48V Auto (1) |
| Nennentladestrom |
30 A |
40 A |
| Nennladestrom |
30 A |
40 A |
Batterie
Spannungsbereich |
8 – 68V |
| Maximale PV Leerlaufspannung |
150V(2)
138V(3) |
MPPT Spannungsbereich |
Batteriespannung +2V –
108V |
Maximale PV Leistung
12V |
390W |
520W |
Maximale PV Leistung
24V |
780W |
1040W |
Maximale PV Leistung
36V |
1170W |
1560W |
Maximale PV Leistung
48V |
1560W |
2080W |
Gasungs-Ladespannung
(equalization) 4 |
Geschlossen 14,6V; Flüssig 14,8V; User 9 – 17V |
Konstant-Ladespannung
(absorption)4 |
Gel 14,2V; Geschlossen 14,4V; Flüssig 14,6V; User 9 – 17V |
Erhaltungs-Ladespannung
(float) 4 |
Gel , Geschlossen, Flüssig 13,8V; User 9 – 17V |
Unterspannung
Wiedereinschalten4 |
Gel , Geschlossen, Flüssig 12,6V; User 9 – 17V |
Unterspannung
Abschaltung4 |
Gel , Geschlossen, Flüssig 11,1; User 9 – 17V |
Eigenverbrauch
Stromaufnahme |
≤35mA bei 12V;
≤22mA bei 24V;
≤16mA bei 36V;
≤16mA bei 48V |
| Entladeschaltung- Spannungsabfall |
≤0,23 V |
| Temperaturkompensation |
-3mV/°C/2V (Standardeinstellung) |
| Erdung |
Gemeinsame negative Erdung |
| RS485 Schnittstelle |
5VDC/200mA (RJ45) |
| LED Beleuchtungszeit |
60Sek |
| Umgebung / Gehäuse |
| Umgebungstemperatur(5) |
-25°C - +50°C |
| Relative Luftfeuchte |
≤95% nicht kondensierend |
| Schutzklasse |
IP32(6) |

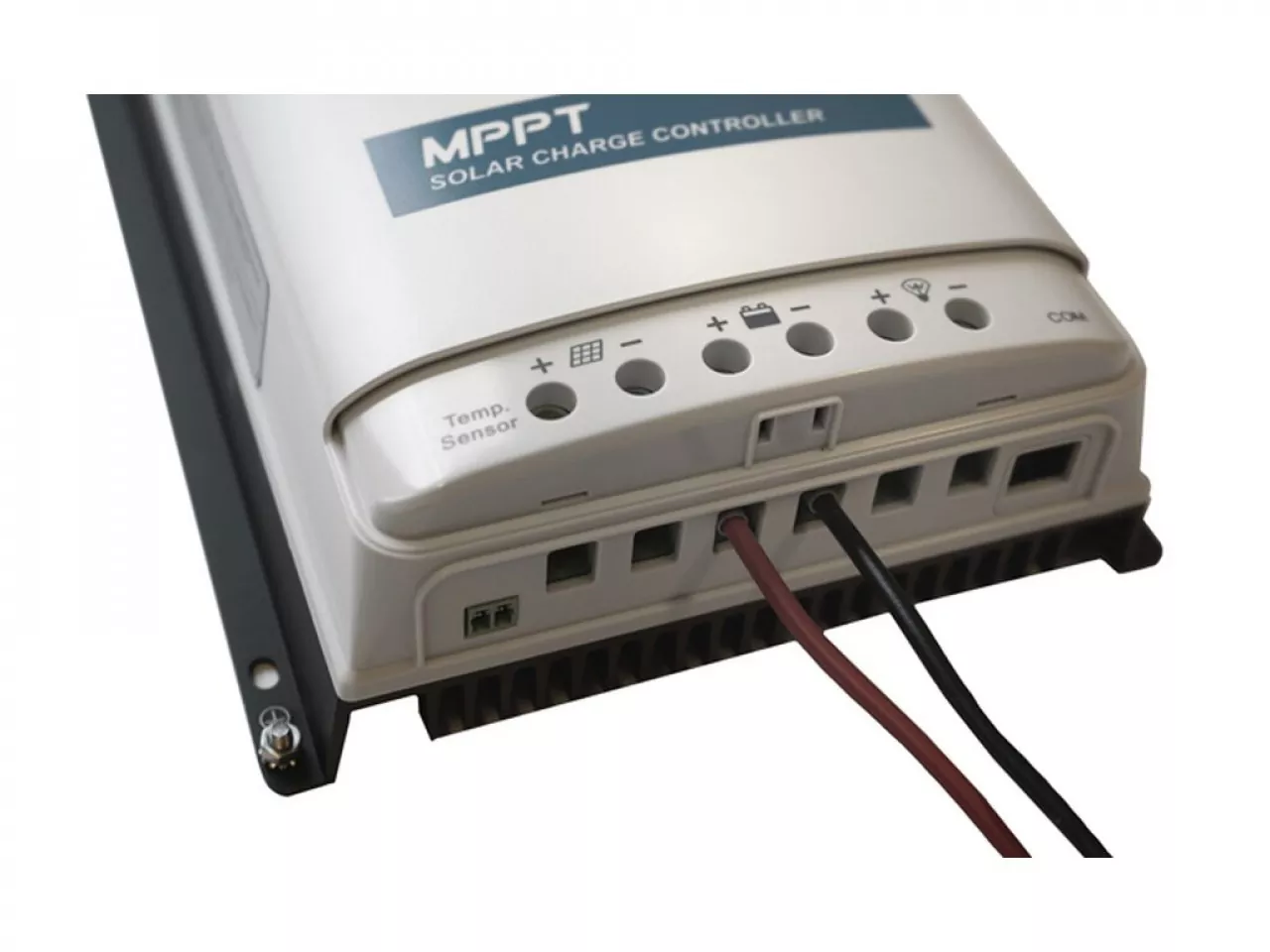

| Anschlussklemmen |
16mm2 |
16mm2 |
Abmessungen |
255x187
x75,7mm |
255x189
x83,2mm |
| Gewicht |
2,07kg |
2,47kg |
(1) bei Lithium Akku keine automatische Spannungserkennung
(2) bei minimaler Betriebsumgebungstemperatur
(3) bei 25°C Umgebungstemperatur
(4) Parameter bei 25°C und 12V, x2 bei 24V, x3 bei 36V, x4 bei 48V
(5) Der Laderegler arbeitet im angegebenen Bereich mit voller Leistung.
Wenn die Temperatur im Gerät 81°C erreicht, wird die Leistung begrenzt
(6) 3 - Fremdkörper – Durchmesser größer 2,5mm
2 - Flüssigkeiten – Tropfen bei 15° Neigung
