130W Solaranlage Autark S-Master mit 100Ah AGM Akku

Offgridtec® Autark S-Master 130W Komplett-Set mit 100Ah AGM und 500W Wechselrichter AC Leistung

Leistungsstarkes All-in-One Solarkomplettsystem

Das Autark S-Master ist das kleinste Komplettsystem der Autark Familie von Offgridtec und liefert einen durchschnittlichen täglichen Solarstromertrag von 520 Wattstunden zwischen März und Oktober. Der erzeugte Strom wird in dem zyklenfesten 101Ah AGM Akku gespeichert – der hochwertige Laderegler mit integriertem Display gibt Ihnen Auskunft über den Ladezustand der Batterie ,während Ihre 230V Verbraucher am 230V AC Sinus-Wechselrichter betrieben werden können. Geliefert wird das Solar-Set inklusive Profi Verbindungskabelkit – einfach anschließen und Solarstrom ernten.. Das System eignet sich für eine ganze Bandbreite von Anwendungen – angefangen bei 12V Beleuchtung, Teichpumpen, Radio und anderen Kleinverbrauchern, bis hin zu 230V Haushaltsgeräten mit einer maximalen Dauerleistung von 500W (15min)

Eigenschaften der Solaranlage Autark S-Master

• Im Bedarfsfall modulseitig erweiterbar um 1 x 130W mit geringem Installationsaufwand
• Durchschnittlicher Tagesertrag zwischen März und Oktober: ca. 520Wh (ca. 45Ah)
• Plug & Play Anschlussfertiges System – zusammenstecken und loslegen
• Ermöglicht den Betrieb von 12V und 230V Verbrauchern, sowie 5V USB Abnehmern
• USB Lademöglichkeit direkt am Laderegler (max. 2,4A)
• Gut ablesbares LCD Display informiert über sämtliche Betriebsparameter
• Flexible Montagemöglichkeit dank 8m Anschlusskabel von Modul zu Regler
• Umfangreiche Elektronische Schutzfunktionen, wie Überlastschutz, Übertemperaturschutz, Unterspannungsabschaltung, Kurzschlussschutz, Verpolung usw.
• Laderegler ermöglicht temperaturkompensierte Ladung – Temperatursensor im Lieferumfang enthalten
• Konfigurierbarer 12V Lastausgang am Laderegler für Verbraucher bis max. 20A – geeignet z.B. für Lichtsteuerung

Anwendungsbereiche

Dieses Komplettsystem lässt sich vielfältig einsetzen. Ob als Stationäres System auf der Berghütte oder im Schrebergarten – das dauerhafte Betreiben kleiner Kühlboxen und Aufladen von Handy und Laptop gelingt mit diesem System leicht. Auch die Installation auf dem Wohnmobil ist denkbar – entsprechende Halterungen und Klebesets für die Befestigung auf einem solchen führen wir ebenfalls.

Umfangreiche Anschlussmöglichkeiten

• 230V AC 50HZ 500W (15min – 500W / dauerhaft – 400W) Schukosteckdose am Sinusspannungswandler
• 12V Verbraucherausgang mit 20A Leistung direkt am Laderegler
• 2 x USB Ladeport am Laderegler mit max. 2.4A (insgesamt)
• 1 x USB Ladeport am Spannungswandler mit max. 1A Leistung

Lieferumfang

• 1 x 130W Monokristallines Solarmodul von Offgridtec 1205 x 670 x 35mm
• 1 x 20A PWM Laderegler mit übersichtlichem LCD Display und USB Lademöglichkeit – das Gerät verfügt außerdem über einen 20A Lastausgang und lässt sich einfach bedienen – alle wichtigen Parameter lassen sich am Display ablesen
• 1 x 101Ah AGM Akku mit M8 Schraubterminal Abmessungen: 330 x 172 x 215mm(+5mm Terminal) – die Batterie ist absolut wartungsfrei und auslaufsicher und hält je nach Nutzung bis zu 10 Jahre
• 1 x 400W 12V auf 230V Sinusspannungswandler mit einer Schukosteckdose inkl. Anschlusskabel – die Nennleistung von 500W kann für 15 Minuten ausgegeben – darüber hinaus leistet der Wechselrichter 400W und kann kurzzeitige Anlaufströme bis 1000W verarbeiten

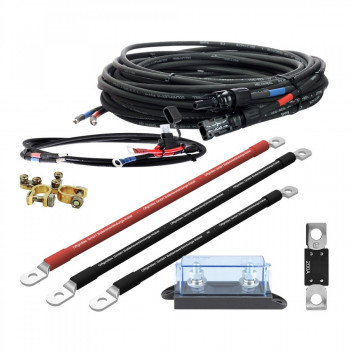

• 1 x 8m 6mm² Profi Verbindungskabel Solarmodul zu Laderegler mit original Stäubli MC4 Steckern und hochwertigem Lapp Ölflex 2x6mm² Solarkabel
• 1 x 1.5m Profi Batterieverbindungskabel mit 25A Flachsicherung und M8 Ringkabelschuhen für die Verbindung zwischen Laderegler und Batterie
• 1 x Temperatursensor mit 3m Länge für den Anschluss des Reglers an die Batterie
• 1m 16mm² Anschlusskabel von Wechselrichter zu Batterie (im Lieferumfang des Spannungswandlers enthalten)
• Sicherungshalter + 80A Mega Sicherung für Installation zwischen Spannungswandler und Batteriepluspol zur Absicherung gegen Kurzschluss

Zu den Details der Komponenten dieses Sets:

1× 130W Solarpanel 12V monokristallin Solarmodul
12V Solarpanel mit 130 Watt Nennleistung in monokristalliner Spitzenqualität mit positiver Leistungstoleranz. TOP Preis-Leistungs-Verhältnis!

1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt

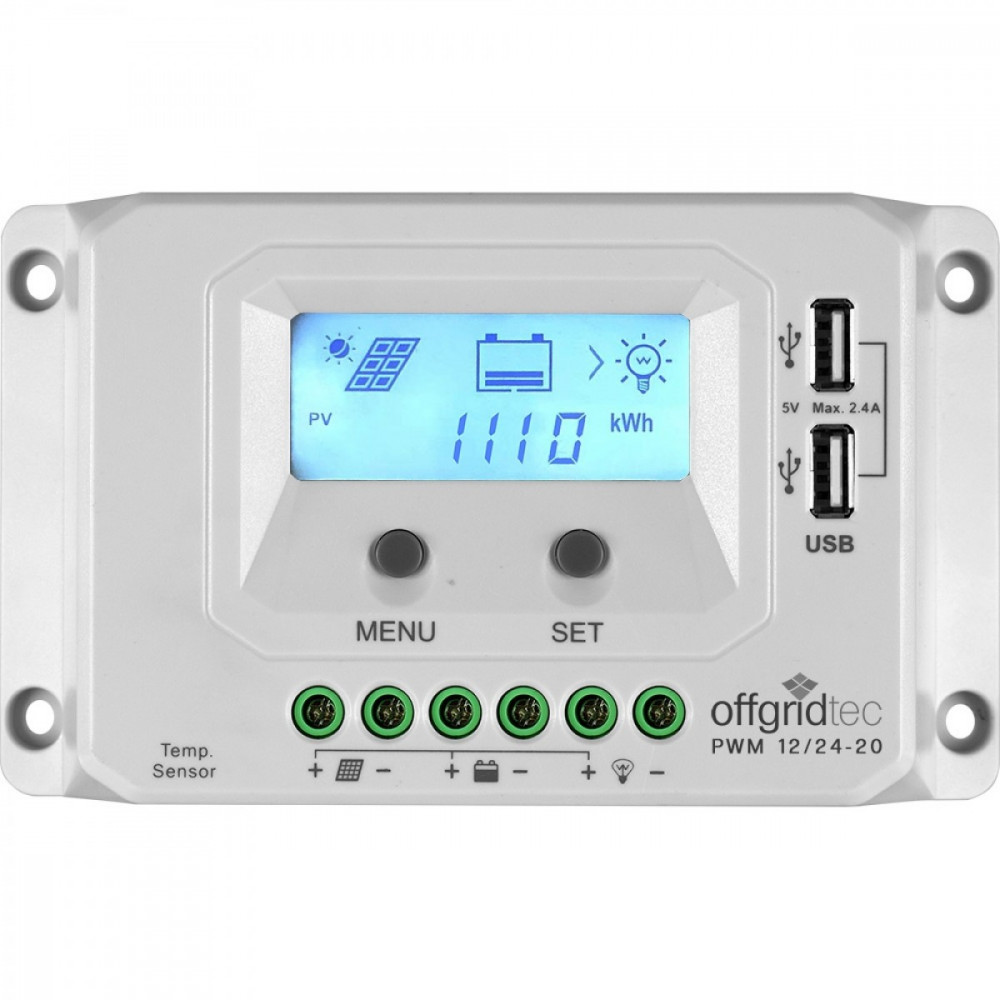

1× 20A PWM Laderegler Pro 12V-24V mit USB
20A PWM Solarladegregler mit 2 USB-Ausgängen für 12V oder 24V Systeme .Schutz vor Verpolung auf PV- oder Batterie-Seite, Batterie-Überspannung, Batterie-Unterspannung,  Kurzschluss oder Überlast am Lastausgang, Überhitzung

1× 100Ah AGM Akku 12V Solarbatterie extrem zyklenfest
12V AGM Akku 100Ah für Solarsysteme, 1A Qualität von Offgridtec, absolut wartungsfrei, äußerst langlebig, rüttelfest und zyklensicher. Die ideale Solarbatterie für Ihr Wohnmobil oder Solar-Inselanlagen.

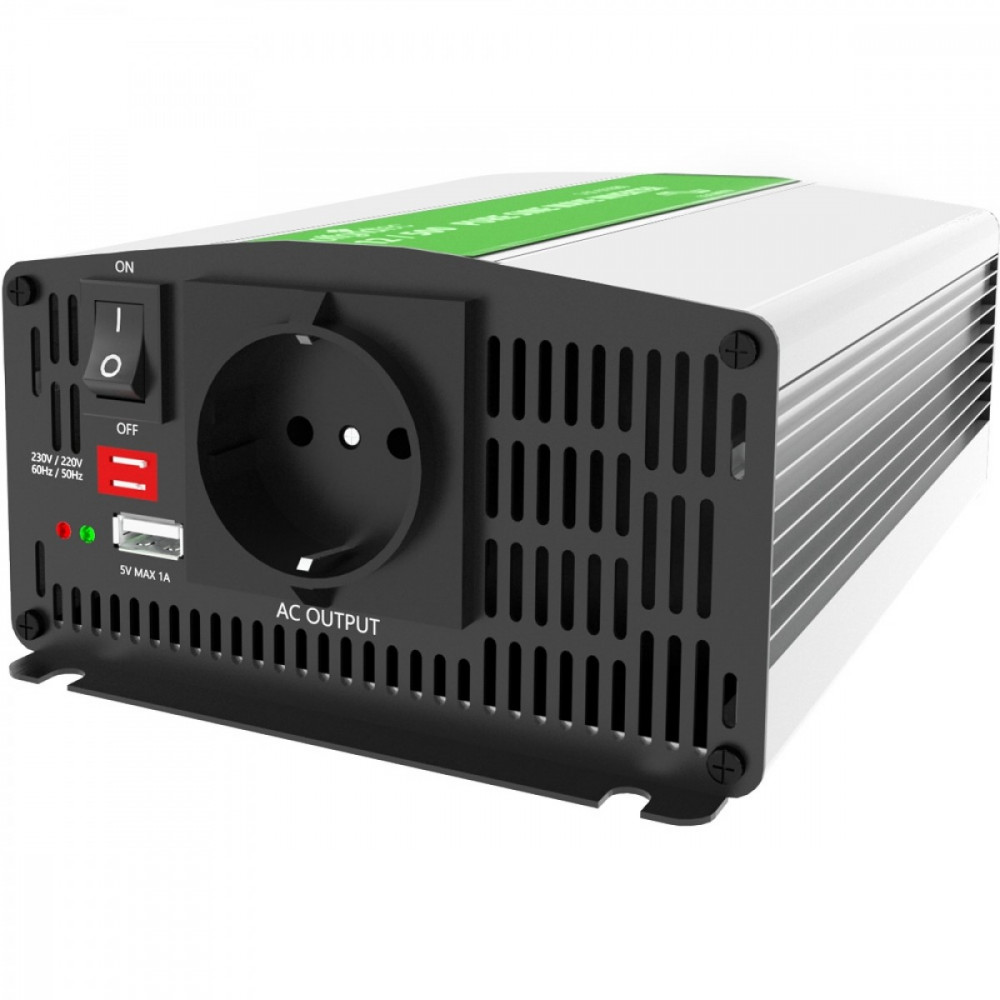

1× 400W 12V Sinus Wechselrichter PSI 1000W peak 12V DC auf 230V AC

Fortschrittlicher 12V 230V Sinus-Wechselrichter  mit einer Dauerleistung von 400W. Das Gerät verfügt über einen 16Bit SPWM Chipsatz und zahlreiche Schutzmechanismen.

1× 1,5m Batteriekabel mit 30A Sicherung M8-Ringkabelschuh
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von  Solarakku und Laderegler mit 30A-Absicherung.

1× Temperatursensor für Offgridtec PWM Pro Laderegler Serie 3m
Der Sensor erfasst die Batterietemperatur und leitet diese Information an den Laderegler weiter. Installation des externen Sensors ermöglicht dem Laderegler die Berechnung des optimalen Ladestroms in Abhängigkeit von der Batterietemperatur.

1× Sicherungshalter Victron MEGA-Fuse Sicherung Halter
Zur sicheren Installation von hochstromigen Streifensicherungen. Auch für z.B. Votronic Wechselrichter verwendbar.

1× 5x Offgridtec 32V 60A-500A Megafuse Sicherung DC
DC Sicherungen Mega-Sicherungen für Betriebsspannungen bis maximal 32V. Ideal für die Verwendung als Sicherung am Batteriekabel von Spannungswandlern und Wechselrichtern oder auch Ladereglern mit hohen Ladeströmen.

Hinweis und Zubehör Empfehlung

Sofern Sie planen, am Spannungswandler dauerhaft Verbraucher eingeschalten zu lassen, empfehlen wir die Verwendung eines zusätzlichen Tiefentladeschutzes. Der Spannungswandler schaltet den angeschlossenen Verbraucher bei Erreichen von Unterspannung zwar ab – jedoch nicht sich selbst. Bei längerer Abwesenheit (z.B. über Nacht) kann die Batterie durch den Eigenverbrauch des Spannungswandlers tiefentladen und somit irreparabel beschädigt werden. In diesem Fall empfiehlt sich z.B. die Verwendung eines Victron Battery Protect vor. Für den enthaltenen Spannungswandler reicht die 65A Version aus. Für die Installation des Gerätes zwischen Spannungswandler und Batterie wird weiterhin ein kurzes Anschlusskabel benötigt.

Dachhalterung für das Solarmodul

Da es verschiedene Anforderungen an die Halterung für ein Solarmodul gibt und dies je nach Dachart stark variieren, sind die Anlagen der Autark Serie standardmäßig nicht mit einer Dachhalterung ausgestattet. Sprechen Sie uns gerne an, um die richtige Wahl zu treffen!

Daten:

Lieferumfang:

1x Solaranlage Autark S-Master mit 130W Solarmodul, 20A PWM Laderegler mit LCD Display und USB Ports, 400W Sinusspannungswandler, 101Ah AGM Akku, Anschlusskabelkit, Bedienungsanleitungen

Hinweis: Es besteht eine Herstellergarantie seitens des Garantiegebers Offgridtec. Der räumliche Geltungsbereich des Garantieschutzes sind alle Länder der EU.

Die entsprechenden Garantiebedingungen finden Sie  auf den Produkt-Seiten der einzelnen Komponenten jeweils oben unter dem Reiter „Downloads“

Hinweis:
Ihre gesetzlichen Rechte bei Mängeln werden durch dieses Garantieversprechen nicht eingeschränkt und können von Ihnen unentgeltlich in Anspruch genommen werden. Etwaig bestehende gesetzliche Gewährleistungsrechte uns gegenüber bleiben von diesem Garantieversprechen also unberührt.
