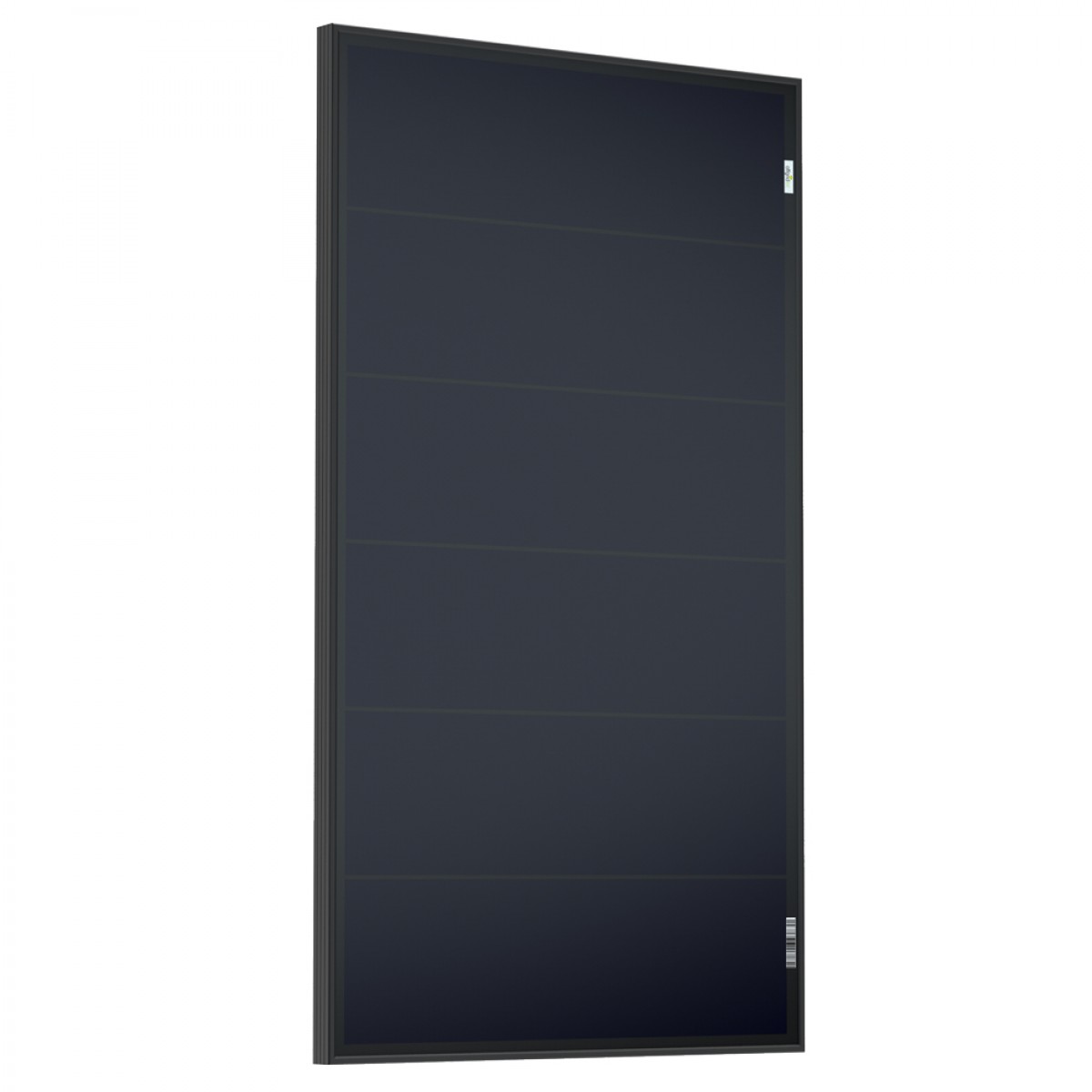

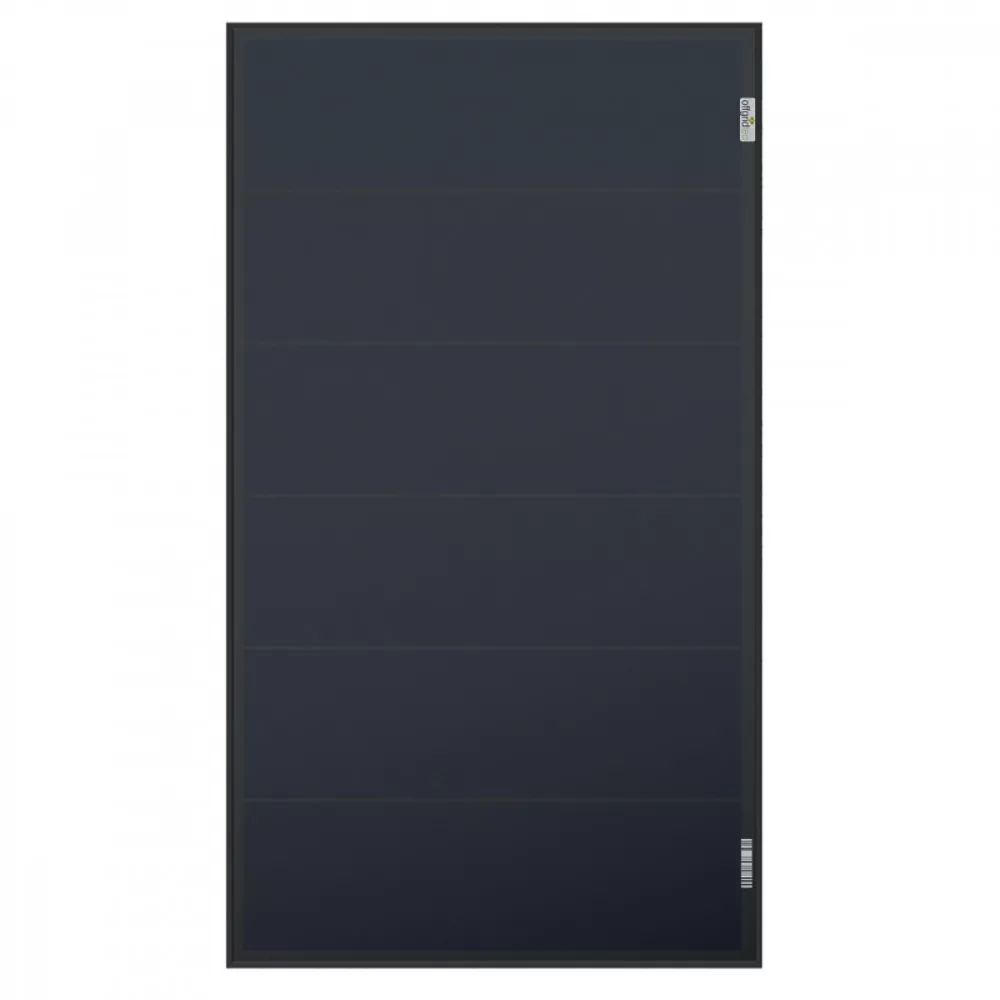

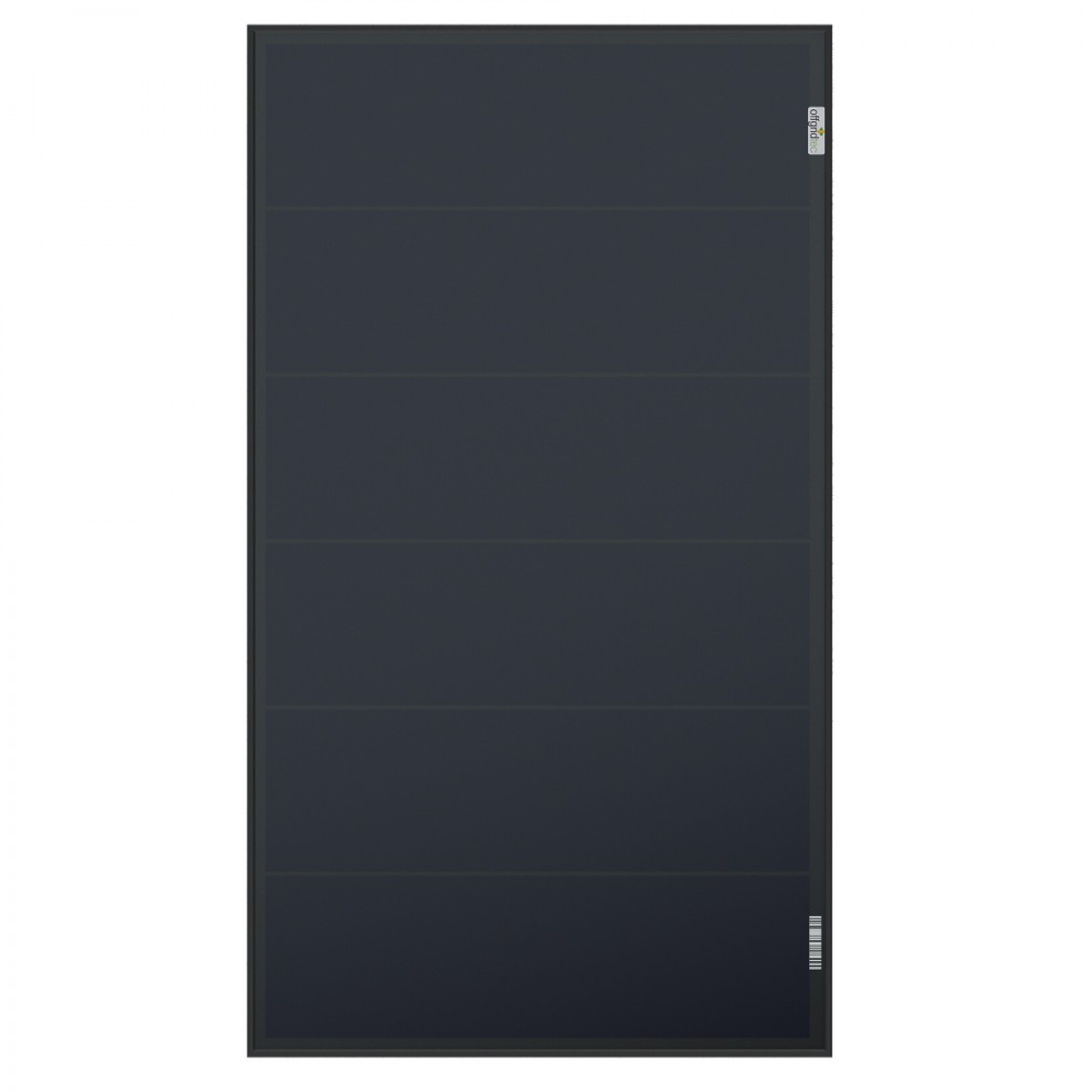

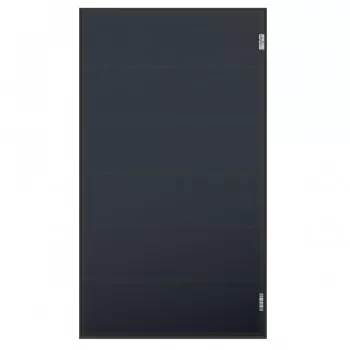

12V Solarmodul 100 Watt mit Schindeltechnologie (overlapping)
Das Offgridtec OLP 100W ist ein leistungsstarkes 12V Solarpanel mit innovativem Overlapping-Design Wafer-Bestückung und weist Abmessungen auf die fast in den Bereich der Hochleistungssolarmodule reichen. Die Schindel-Anordnung der Wafer sorgt für einen optimalen Stromfluss durch minimierte Leistungsverluste und einen deutlich höheren Modulwirkungsgrad durch bessere Platzausnutzung. Die verwendete PERC-Technologie verbessert die Lichtaufnahme und erhöht den Leistungsertrag.
Alleinstellungsmerkmale der OLP Serie von Offgridtec

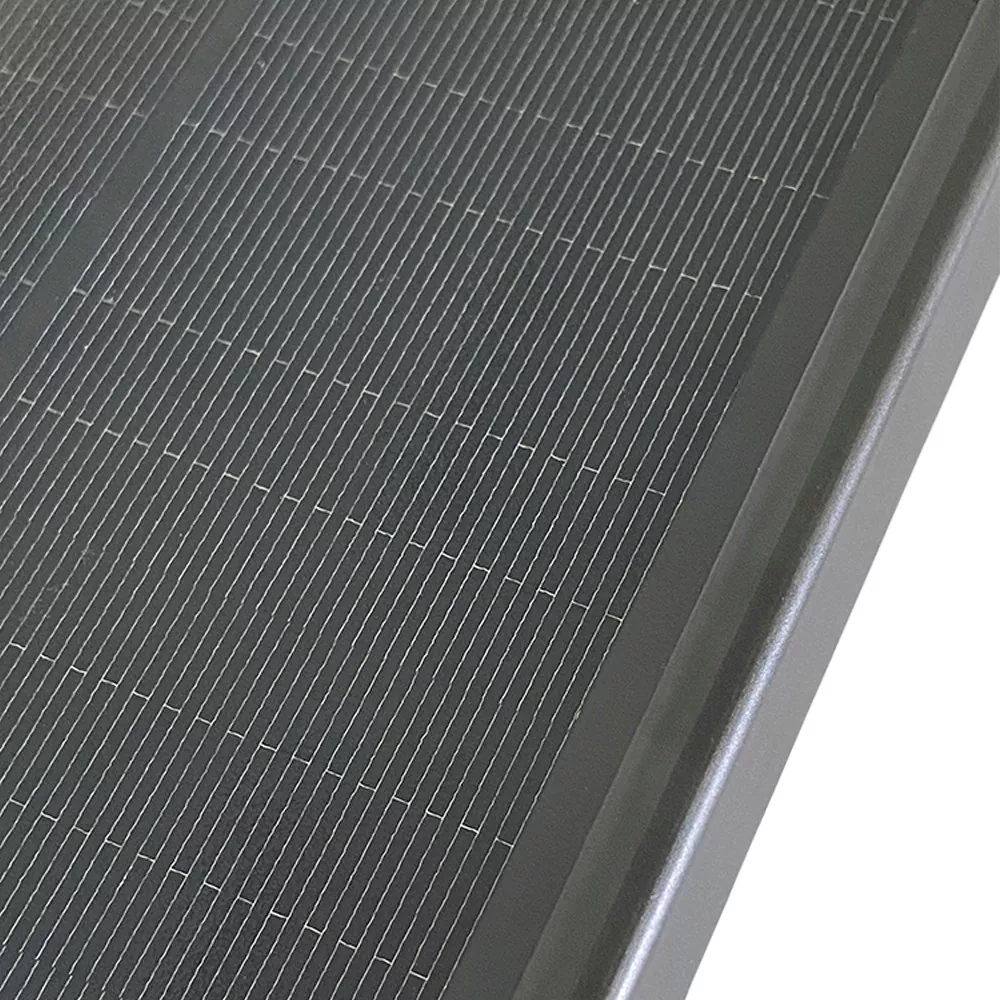

- Einzigartiges Moduldesign mit überlappender Wafer-Anordnung (Overlapping-Design) sorgt für einen sehr hohen Modulwirkungsgrad durch bessere Flächenausnutzung und reduzierte Leistungsverluste durch Leitungswiderstände.
- Moderne, homogene Optik ohne sichtbare Leiterbahnen.
- Innovative PERC-Technologie sorgt für verbesserte Absorption bei längeren Wellenlängen, z.B. bei flachen Einstrahlungswinkeln (frühmorgens und abends) oder bei Bewölkung
- Weniger Verlust bei Teilverschattung
- Dank Endfertigung nach Overlapping-Design hat das Modul bei einer Nennleistung von 100W einen Platzbedarf von gerade einmal 988 x 560 x 30mm. Der Zellwirkungsgrad liegt bei über 23%.
Innovative PERC-Technologie
Die PERC-Technologie (Passivated Emitter Rear Cell bzw. Rückseitenpassivierung) in den Offgridtec OLP Solarmodulen sorgt mit seiner Schlüsseltechnologie für einen höheren Wirkungsgrad der Solarzellen. Auf der Zellenrückseite wird zwischen der herkömmlichen Aluminium-Metallisierung und der Siliziumwafer-Schicht eine dielektrische Schicht erzeugt, die durch einen Laser mit kleinsten Löchern versehen wird. Diese dielektrische Schicht reflektiert Licht, dass ohne Erzeugung von Ladungsträgern bis zur Rückseite dringt, in die Solarzelle. Durch die Reflexion erhalten die Photonen eine "zweite Chance" Strom zu erzeugen. Neben der höheren Effizienz bei unterschiedlichen Wellenlängen und der erhöhten Wahrscheinlichkeit, dass Elektronen zur Leistung beitragen, trägt die PERC-Technologie zu niedrigeren Systemkosten und einer Steigerung des Flächenenergieertrags bei.
Technische Daten
- Generatorleistung: 100Wp
- Systemspannung: 12V/DC
- Modulspannung (Vmp): 18,7V
- Max. Strom (Imp): 5,53A
- Leerlaufspannung (Voc): 22,1V
- Kurzschlussstrom (Isc): 5,67A
- Max. Systemspannung: 1000V/DC
- Zelltyp: Monokristallin PERC
- Umgebungstemperatur: -40°C bis +85°C
- Zellwirkungsgrad: >23%
- Abmessungen: 988 x 560 x 30mm
- Gewicht: 6,09 kg
Lieferumfang:
3-01-011070 Offgridtec® OLP 100W 12V PERC Overlapping Solarpanel 12V Schindeltechnologie
Techniscche Daten:
| Artikelnummer | OF3-01-011070 |
|---|---|
| EAN | 4250983257083 |
| Hersteller Teilenummer | 011070 |
| Hersteller | Offgridtec |
| Systemspannung | 12 V |
| Generatorleistung (Wp) | 100 Wp |
| Modulspannung (Vmp) | 18,7 V |
| max. Strom (Imp) | 5,35 A |
| Leerlaufspannung (Voc) | 22,1 V |
| Kurzschlussstrom (Isc) | 5,67 A |
| max. Systemspannung (V) | 1000 V/DC |
| Zellenwirkungsgrad | 21,24 % |
| Toleranz | ±3 % |
| Temperaturkoeffizienz | -0,43 %/°C |
| Umgebungstemperatur | -20°C - +50°C |
| Abmessungen (LxBxH) | 988 x 560 x 30mm |
| Gewicht | 6,09 Kg |
| Solarzellen Typ | monokristalline Solarzellen |
| solarmodul_anschlussbox | JM18 |
| Anschluss Box Schutzart | IP68 |
| empf. Kabel-Querschnitt für Zuleitung | 4 mm |
| Montage-Bohrungen Format | 14 x 9 mm |
| Länge der vorinstallierten Kabel | 0,55 m |
| vormontierte Steckverbinder | MC4 |
Hinweis: Es besteht eine Herstellergarantie seitens des Garantiegebers Offgridtec. Der räumliche Geltungsbereich des Garantieschutzes sind alle Länder der EU.
Die entsprechenden Garantiebedingungen finden Sie oben unter dem Reiter „Downloads“
Hinweis:
Ihre gesetzlichen Rechte bei Mängeln werden durch dieses Garantieversprechen nicht eingeschränkt und können von Ihnen unentgeltlich in Anspruch genommen werden. Etwaig bestehende gesetzliche Gewährleistungsrechte uns gegenüber bleiben von diesem Garantieversprechen also unberührt.
Im Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
- Garantiebestimmungen Solarmodule Offgridtec (73.64 KB)
- Datenblatt 100W Overlapping Solarpanel (1.44 MB)
- Broschüre OLP Schindeltechnologie (11.2 MB)
- Broschüre OLP Schindeltechnologie (11.2 MB)
-
Kunde-3031219, 28.04.2022
-
Nutzer-27295, 28.04.2022
-
Nutzer-29583, 26.06.2022Ein Stern Abzug, weil mir nicht so gut gefällt, daß vorne Markenname und Seriennummer zu sehen sind. Die Spezifikationen Voc im Datenblatt stimmen! Habe inzwischen noch andere Module eines anderen Herstellers, da ist das leider nicht so. Die Module mit der Seriennummer am Ende 3xxx gefallen mir optisch noch etwas besser, als die 2xxx. Anschlussdose ist zugekittet. Unter ungünstigen Winkel und Neigung bin ich zufrieden (50% der Nennleistung) bei heißer Sonne und optimalen Winkel habe ich mehr erwartet (500W von 600W), aber die Teile werden halt schweineheiß. Schnelle Lieferung zum "günstigen" Preis, DANKE
