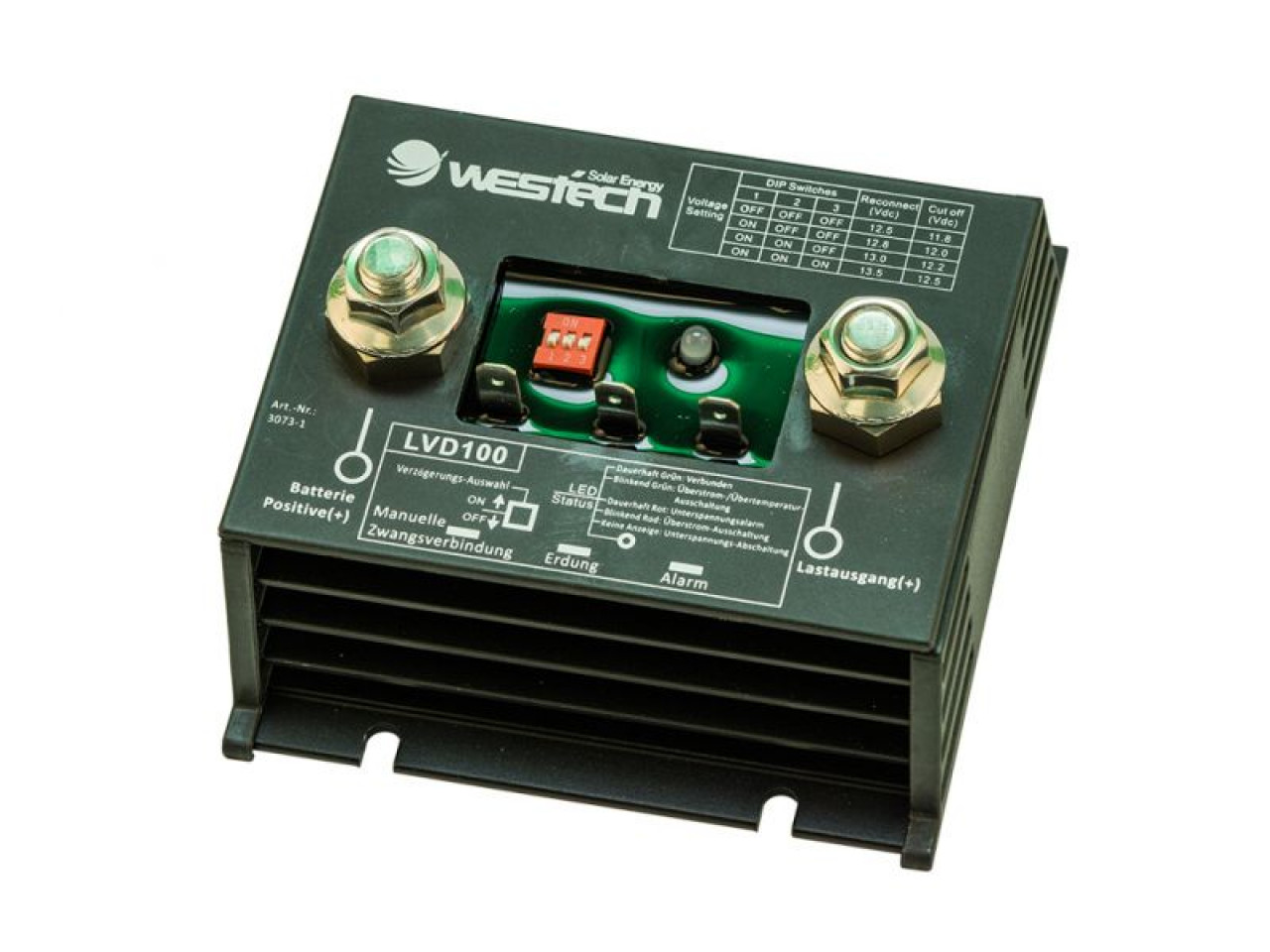

Einstellbares Halbleiterrelais 12 Volt 100A
Das einstellbare Halbleiterrelais ist eine Neuentwicklung als Relais auf Halbleiterbasis ohne Verschleiß. Er trennt automatisch 12-Volt-Verbraucher von der Batterie, wenn die Batteriespannung unter einen bestimmten Punkt (einstellbar über DIP-Schalter) fällt und verhindert so eine übermäßige Entladung der Batterie. Entworfen mit externen Alarmausgang, um schon vor der eingestellten Trennspannung ein Alarmsignal als ein separates Signal, wie eine Warneinrichtung 8-Audio / Video) abgeben zu können. Das einstellbare Halbleiterrelais ist mit einem Unterspannungsschutz ausgestattet, nicht nur um die Betriebssicherheit zu gewährleisten, sondern ermöglicht es dem Benutzer auch die einfache Trennung des Verbrauchers oder der Zweitbatterie mittels externem Schalter.
Hergestellt aus eloxiertem Aluminium mit Kupfer und beschichteten Anschlüssen und Stahlsicherungsmuttern aus Edelstahl, verhindert es die bei herkömmlichen Relais auftretenden Probleme von oxidierten oder verbrannten Kontakten, da es keine beweglichen Relaiskontakte aufweist, sondern kontaktlos durch Transistoren die Leitung schließt oder öffnet. Im Gegensatz zu einer Trenndiode hat das Halbleiterrelais keine Diode, die einen Widerstand besitzt und so erwärmt es sich nicht bei hoher Belastung.
Hauptmerkmale:
- Verhindert übermäßige Entladung der Batterie durch automatisches Abschalten der Verbraucher falls die Batteriespannung unter die eingestellte Mindestspannung fällt.
- Alarmausgang für die Fernüberwachung und Erkennung von Unterspannung
- Wetterbeständig , kompakte Größe und niedrige Bauhöhe.
- Sehr geringer Spannungsabfall.
- 100% Halbleiterdesign
- Keine beweglichen Teile die Lichtbögen und elektrisches Rauschen verursachen.
- Automatische Abschaltung, Schutz für Übertemperatur, Kurzschluss, Überstrom und Masseverlust.
Einstellbare Abschaltung von Verbrauchern bei unter :12,5 /12,2/ 12,0/ 11,8 Volt Batteriespannung
Wiederverbindungsspannung von Verbrauchern bei erreichen von : 12,5/ 12,8/ 13,0/ 13,5 Volt Batteriespannung
Maximale Stromstärke: 100A
Technische Daten:
- Maximale Stromstärke wenn Relais auf einer 5mm dicken Aluminiumplatte mit 12cm x 25cm montiert ist: 100 Ampere
- Maximale Stromstärke wenn Relais auf Plastik, Holz oder nicht wärmeableitendem Untergrund montiert ist: 70 Ampere
- Nominaler Spannungsbereich : 8-16 Volt DC
- Eigenverbrauch : 5 Milliampere
- Abschaltspannung: 11,8V / 12,0V / 12,2V / 12,5V einstellbar
- Abschalthysterese : 1 Sekunde
- Wiederverbindungsspannung: 12,5V/ 12,8V/ 13,0V/ 13,5V einstellbar
- Übertemperaturabschaltung : > 85°C
- Übertemperaturwiederzuschaltung 60°C
- Lastanschlussterminal : Schrauben Kupfer M10 mit Edelstahlmuttern
- Maße L x B x H : 11,5cm x 11cm x 6cm
- Gewicht : 0,8 Kg
